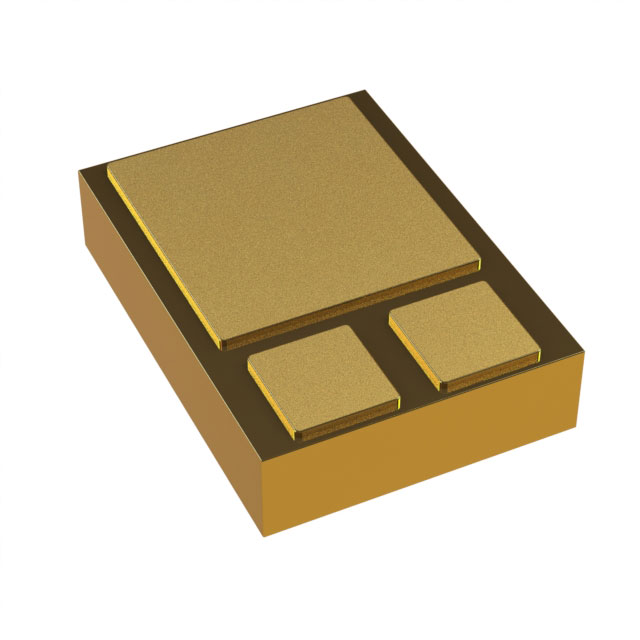

JANTX2N5416U4

产品分类: 三极管(BJT)
产品描述: PNP 1mA 300V 1A 贴片安装
供应商型号: JANTX2N5416U4
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N5416U4

JANTX2N5416U4概述


    产品简介


    2N5415U4 – 2N5416U4 PNP 硅低功耗晶体管
    本产品属于2N5415U4和2N5416U4系列的双极型PNP晶体管,特别适用于高可靠性要求的应用场景。它具有高频率开关特性和低功率损耗,非常适合于一般用途的低功率应用。
    主要功能和应用领域
    - 高可靠性:满足MIL-PRF-19500/485标准,可达到JANS级别的军用标准。
    - 广泛适用性:可用于多种封装形式(TO-5、TO-39、UA)。
    - 低功耗:适合用于需要高频率开关的场合。

    技术参数


    | 参数 / 测试条件 | 符号 | 2N5415U4 | 2N5416U4 | 单位 |

    | 集电极-发射极电压 | VCEO | 200 | 300 | V |
    | 集电极-基极电压 | VCBO | 200 | 350 | V |
    | 发射极-基极电压 | VEBO | 6.0 | 6.0 | V |
    | 集电极电流 | IC | 1.0 | 1.0 | A |
    | 操作及存储结温范围 | TJ, Tstg | -65 to +200 | °C |
    | 热阻 结到环境 | RӨJA | 145 | °C/W |
    | 热阻 结到外壳 | RӨJC | 12 | °C/W |
    | 最大总功率消耗 @ TA = +25 °C | PT | 15 | W |

    产品特点和优势


    - 可靠性高:通过MIL-PRF-19500/485标准认证,符合JAN、JANTX、JANTXV和JANS级别。
    - 罗氏合规:符合RoHS标准,环保无害。
    - 广泛应用:广泛应用于通用电子设备中,特别是低功率需求下的高频率切换应用。
    - 封装灵活:提供多种封装选择,方便不同应用场景的集成。

    应用案例和使用建议


    应用案例
    这些晶体管适用于各种军事、航空和工业设备,如雷达系统、卫星通信设备和高性能计算设备。
    使用建议
    - 在设计电路时,应考虑其热阻和最大功率消耗限制,确保良好的散热效果。
    - 根据实际应用需求选择合适的封装形式,以提高装配效率和稳定性。

    兼容性和支持


    这些晶体管已针对多种封装进行了优化,如TO-5、TO-39和UA封装,便于与其他标准封装的电子元器件进行互换。厂商Microsemi提供了详细的技术支持和售后服务,可以通过其官网获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保安装在具有良好散热条件的环境中,可以考虑使用散热片或者强制冷却措施。 |
    | 无法正常开关 | 检查接线是否正确,电源电压是否稳定,必要时更换晶体管。 |
    | 性能不稳定 | 确认晶体管是否符合特定应用的温度范围,如有必要请咨询技术支持。 |

    总结和推荐


    总体而言,2N5415U4和2N5416U4是一款高可靠性的PNP硅低功耗晶体管,特别适用于高可靠性要求的应用场景。它们具备多种封装形式,广泛适用于军事、航天和其他高可靠性应用领域。此外,厂商提供的技术支持使得产品的应用更加便捷。因此,我们强烈推荐这一系列产品。
    通过上述详细介绍可以看出,2N5415U4和2N5416U4晶体管凭借其高可靠性、多封装选项和广泛应用领域的优势,在市场上具有很强的竞争力。对于需要高性能和高可靠性的应用场景,这两个型号的晶体管无疑是理想的选择。

JANTX2N5416U4参数

参数
最大功率耗散 -
最大集电极发射极饱和电压 2@ 5mA,50mA
集电极电流 1A
集电极截止电流 1mA
晶体管类型 PNP
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
VCEO-集电极-发射极最大电压 300V
VCBO-最大集电极基极电压 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX2N5416U4厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N5416U4数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N5416U4 JANTX2N5416U4数据手册

JANTX2N5416U4封装设计

查看详情并下载
Symbol
Footprint
3D Model
