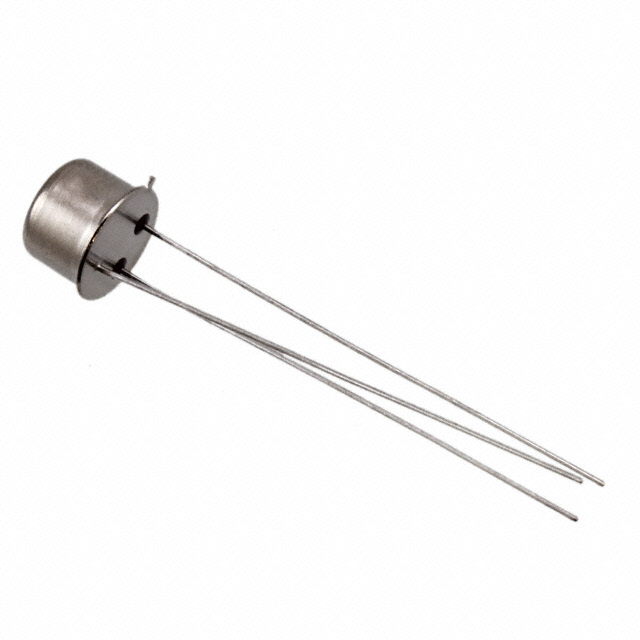

JANTX2N5667

产品分类: 三极管(BJT)
产品描述: NPN 1.2W 6V 200nA 400V 300V 5A TO-5 通孔安装
供应商型号: 494-JANTX2N5667
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N5667

JANTX2N5667概述

    NPN Power Silicon Switching Transistor

    1. 产品简介


    NPN Power Silicon Switching Transistor(NPN功率硅开关晶体管) 是一款专门设计用于高电压和高电流环境的半导体器件。这类晶体管通常用于电力电子应用中,如电机控制、电源转换、逆变器和电源管理等。本产品符合MIL-PRF-19500/455标准,具有极高的可靠性和稳定性。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 绝对最大额定值
    - 集电极-发射极电压 (VCEO): 200 Vdc(2N5664, 2N5665),300 Vdc(2N5666, 2N5667)
    - 集电极-基极电压 (VCBO): 250 Vdc(2N5664, 2N5665),400 Vdc(2N5666, 2N5667)
    - 发射极-基极电压 (VEBO): 6.0 Vdc
    - 基极电流 (IB): 1.0 A
    - 集电极电流 (IC): 5.0 A
    - 功率耗散 @ TA = +25°C: 2.5 W(2N5664, 2N5665),30 W(2N5666, 2N5667)
    - 功率耗散 @ TC = +100°C: 1.2 W(2N5664, 2N5665),15 W(2N5666, 2N5667)
    - 操作和存储结温范围 (TJ, Tstg): -65°C 至 +200°C
    - 电气特性
    - 集电极-发射极击穿电压 (V(BR)CER): 250 Vdc(2N5664, 2N5666),400 Vdc(2N5665, 2N5667)
    - 发射极-基极击穿电压 (V(BR)EBO): 6.0 Vdc
    - 集电极-发射极截止电流 (ICES): 0.2 μA(2N5664, 2N5665),0.1 μA(2N5666, 2N5667)
    - 集电极-基极截止电流 (ICBO): 0.1 μA(2N5664, 2N5665),0.1 μA(2N5666, 2N5667)
    - 转移比 (hFE): 5.0 - 120
    - 饱和电压 (VCE(sat)): 0.4 Vdc(2N5664, 2N5666),0.4 Vdc(2N5665, 2N5667)
    - 基极-发射极饱和电压 (VBE(sat)): 1.2 Vdc(2N5664, 2N5666),1.2 Vdc(2N5665, 2N5667)
    - 开关时间 (ton): 0.25 μs(2N5664, 2N5666),0.25 μs(2N5665, 2N5667)
    - 关断时间 (toff): 1.5 μs(2N5664, 2N5666),2.0 μs(2N5665, 2N5667)

    3. 产品特点和优势


    这款NPN功率硅开关晶体管具有以下显著特点和优势:
    - 高电压和高电流处理能力: 能够在极端电压和电流条件下稳定工作,适用于多种高功率应用。
    - 高可靠性: 符合MIL-PRF-19500/455标准,保证了产品的长期可靠性和稳定性。
    - 宽工作温度范围: 从-65°C到+200°C,适应各种恶劣环境。
    - 低功耗: 在保持高效率的同时减少能耗。
    - 良好的热稳定性: 内置热保护机制,确保长时间运行的稳定性。

    4. 应用案例和使用建议


    应用案例:这种晶体管广泛应用于电机控制、电源转换、逆变器等领域。例如,在电机控制系统中,可以利用其高电流处理能力和快速开关性能来实现精确的速度和位置控制。
    使用建议:
    - 在选择合适的散热片时,需考虑晶体管的最大功耗和温度范围。
    - 在接线时,要确保所有连接牢固且绝缘良好,避免短路和干扰。
    - 使用前请仔细阅读并遵循手册中的详细安装指南。

    5. 兼容性和支持


    该晶体管与现有的电路板和连接器高度兼容,方便集成到现有系统中。Microsemi公司提供了全面的技术支持和服务,包括详尽的技术文档、在线支持和专业咨询服务,以帮助用户最大限度地发挥产品的性能。

    6. 常见问题与解决方案


    - 问题1:在高湿度环境下工作时,晶体管出现了不稳定现象。
    解决方案:确保所有连接部位均采用防潮措施,并定期检查密封件是否完好无损。

    - 问题2:晶体管在高温环境下过热。
    解决方案:使用适当的散热措施,如增加散热片面积或优化散热路径。

    7. 总结和推荐


    总的来说,这款NPN功率硅开关晶体管是一款高性能、高可靠性的电子元器件。其高电压和高电流处理能力、宽工作温度范围和优秀的热稳定性使其成为电力电子应用的理想选择。如果您需要一个稳定可靠的晶体管,强烈推荐使用此款产品。
    如有进一步需求或疑问,欢迎随时联系我们。

JANTX2N5667参数

参数
集电极电流 5A
集电极截止电流 200nA
配置 -
最大集电极发射极饱和电压 1V@ 1A,5A
VEBO-最大发射极基极电压 6V
最大功率耗散 1.2W
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN
VCBO-最大集电极基极电压 400V
VCEO-集电极-发射极最大电压 300V
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装
