JANTX2N6299

产品分类: 三极管(BJT)
产品描述: PNP - Darlington 64W 5V 500μA 80V 80V 8A TO-213-AA 通孔安装
供应商型号: JANTX2N6299
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6299

JANTX2N6299概述

    2N6298 和 2N6299 PNP 达林顿功率硅晶体管技术手册

    1. 产品简介


    2N6298 和 2N6299 是 Microsemi Corporation 生产的高功率 PNP 达林顿晶体管。这些晶体管具有高开关速度和严格的军用标准认证(最高可达 JANTXV 级别)。它们被广泛应用于军事、航空航天和其他需要高可靠性的应用中。

    2. 技术参数


    以下是2N6298和2N6299的关键技术参数和性能指标:

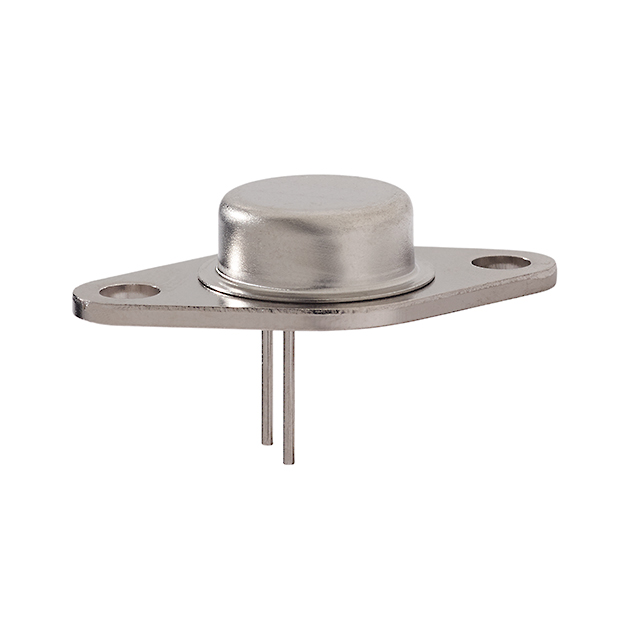

    - 封装:TO-213AA(TO-66)
    - 额定电流:8 A(2N6298),8 A(2N6299)
    - 额定电压:
    - 集电极-基极击穿电压:-60 V(2N6298), -80 V(2N6299)
    - 集电极-发射极击穿电压:-60 V(2N6298), -80 V(2N6299)
    - 发射极-基极击穿电压:-5 V
    - 最大连续集电极电流:-8 A
    - 最大总功耗:64 W(@ 25°C),32 W(@ 100°C)
    - 存储和结温范围:-65°C 到 +175°C
    - 热阻抗:2.33°C/W(结到外壳)

    3. 产品特点和优势


    - 军用标准认证:JAN、JANTX 和 JANTXV 认证,确保高度可靠性。
    - 坚固耐用:TO-213AA 封装提供了机械坚固性。
    - 高可靠性:适用于军事、航天及其他高可靠性要求的应用。
    - 环保合规:RoHS 合规的商业版本可用。

    4. 应用案例和使用建议


    - 应用领域:广泛用于军事系统、航天设备、通信设备等。
    - 使用建议:
    - 确保电路设计符合散热需求,避免过热导致性能下降。
    - 在设计时考虑电源管理和负载匹配,以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品可与其他常见的电子元器件和设备兼容,无需额外调整。
    - 技术支持:Microsemi 提供全面的技术支持,包括详细的技术文档、应用指南和客户支持服务。

    6. 常见问题与解决方案


    - 问题:过热保护不足
    - 解决方案:合理设计散热系统,如使用散热片或风扇加强散热效果。
    - 问题:负载不匹配
    - 解决方案:确保负载电流和电压在晶体管的最大允许范围内。

    7. 总结和推荐


    2N6298 和 2N6299 是一款专为高可靠性应用设计的高性能 PNP 达林顿晶体管。其高集成度、广泛的温度适应范围和军用级别的可靠性使其成为多种关键应用的理想选择。如果您的项目需要高度可靠的电子元件,我们强烈推荐使用2N6298和2N6299晶体管。详细了解更多信息,请访问 Microsemi 的官方网站或联系他们的技术支持团队。

JANTX2N6299参数

参数
最大功率耗散 64W
晶体管类型 PNP - Darlington
VEBO-最大发射极基极电压 5V
集电极截止电流 500μA
最大集电极发射极饱和电压 2V@ 16mA,4A
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 8A
配置 -
VCEO-集电极-发射极最大电压 80V
VCBO-最大集电极基极电压 80V
通用封装 TO-213-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N6299厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N6299数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N6299 JANTX2N6299数据手册

JANTX2N6299封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 320.694
200+ ¥ 315.018
1000+ ¥ 312.18
库存: 70
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3206.94
直接购买
加入购物车
