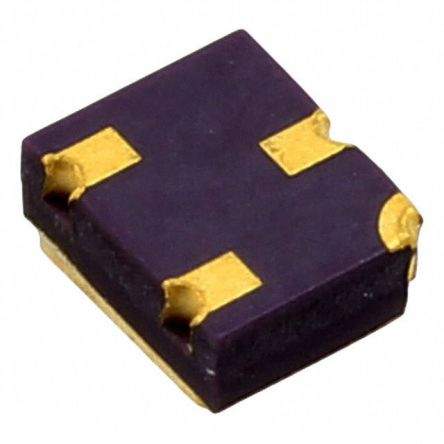

JANTX2N2222AUB

产品分类: 三极管(BJT)
产品描述: 1V@ 50mA,500mA NPN 500mW 6V 50nA 75V 50V 800mA 贴片安装
供应商型号: UA-JANTX2N2222AUB
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N2222AUB

JANTX2N2222AUB概述

    NPN Silicon Switching Transistor

    产品简介


    Microsemi公司生产的2N2221A和2N2222A系列NPN硅开关晶体管是一种高性能半导体器件。这些晶体管广泛应用于放大器、射频设备、开关电源、信号调制器等领域。它们具有出色的性能和稳定性,特别适用于需要高可靠性和精确控制的应用场景。

    技术参数


    - 绝对最大额定值:
    - 集电极-发射极电压(VCEO):50 Vdc
    - 集电极-基极电压(VCBO):75 Vdc
    - 发射极-基极电压(VEBO):6.0 Vdc
    - 集电极电流(IC):800 mAdc
    - 总功率耗散(@ TA = +25°C):PT = 0.5 W
    - 操作和存储结温范围:Top, Tstg = -65 to +200 °C
    - 热特性:
    - 热阻抗(Junction-to-Ambient):根据不同型号,热阻为210°C/W至325°C/W
    - 超过+37.5°C时线性降额:3.08mW/°C
    - 超过+63.5°C时线性降额:4.76mW/°C
    - 电气特性(TA = +25°C,除非另有说明):
    - 关断特性:
    - 集电极-发射极击穿电压(V(BR)CEO):50 Vdc
    - 集电极-基极截止电流(ICBO):10 μAdc
    - 发射极-基极截止电流(IEBO):10 μAdc
    - 集电极-发射极截止电流(ICES):50 ηAdc
    - 开启特性:
    - 电流增益(hFE):30到120
    - 饱和电压(VCE(sat)):0.3到1.0 Vdc
    - 基极-发射极电压(VBE(sat)):0.6到2.0 Vdc
    - 动态特性:
    - 小信号短路前向电流增益(hfe):30到50
    - 输出电容(Cobo):8.0 pF
    - 输入电容(Cibo):25 pF
    - 开关特性:
    - 开通时间(ton):35 ηs
    - 关断时间(toff):300 ηs

    产品特点和优势


    - 高性能:这些晶体管具备优异的电流增益和低饱和电压,使其能够在多种应用中提供卓越的性能。
    - 高可靠性:经过严格的质量测试,满足MIL-PRF-19500/255标准,确保长期稳定运行。
    - 宽温度范围:能够在极端温度环境下正常工作,适用于严苛的工业环境。
    - 低功耗:低热阻设计,有助于减少功耗和发热,延长使用寿命。

    应用案例和使用建议


    - 放大器:在射频放大器中,2N2221A和2N2222A能够有效提升信号强度,保证信号传输质量。
    - 开关电源:这些晶体管可以作为开关元件,用于实现高效能的电源转换。
    - 信号调制器:在无线通信系统中,它们能够有效地进行信号调制,提高系统的灵活性和效率。
    使用建议:
    - 在选择晶体管时,需根据具体应用场景选择合适的型号。
    - 确保散热措施到位,避免高温引起的损坏。
    - 注意匹配电路设计,以充分利用其高性能特性。

    兼容性和支持


    - 封装形式:
    - TO-18(TO-206AA)
    - 2N2221AUA, 2N2222AUA(3针封装)
    - 2N2221AUB, 2N2222AUB(陶瓷盖版本)
    - 2N2221AUBC, 2N2222AUBC(陶瓷盖版本)
    - 厂商支持:Microsemi公司提供详细的技术文档和支持服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:晶体管过热
    - 解决方案:增加散热片或改进散热设计,避免长时间满载运行。
    - 问题2:电路性能不稳定
    - 解决方案:检查并优化电路设计,确保正确的偏置设置和匹配网络。
    - 问题3:开关速度慢
    - 解决方案:选择低阻抗驱动器,优化电路布局以减少寄生效应。

    总结和推荐


    总的来说,Microsemi公司的2N2221A和2N2222A系列NPN硅开关晶体管是高性能且高可靠性的选择。它们在各种应用中表现出色,特别是在需要高精度和稳定性的环境中。考虑到其广泛的兼容性和优质的服务支持,强烈推荐使用这些晶体管。

JANTX2N2222AUB参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 50mA,500mA
集电极电流 800mA
集电极截止电流 50nA
晶体管类型 NPN
VEBO-最大发射极基极电压 6V
最大功率耗散 500mW
配置 -
VCBO-最大集电极基极电压 75V
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 1V@ 50mA,500mA
3.25mm(Max)
2.74mm(Max)
1.42mm(Max)
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装
