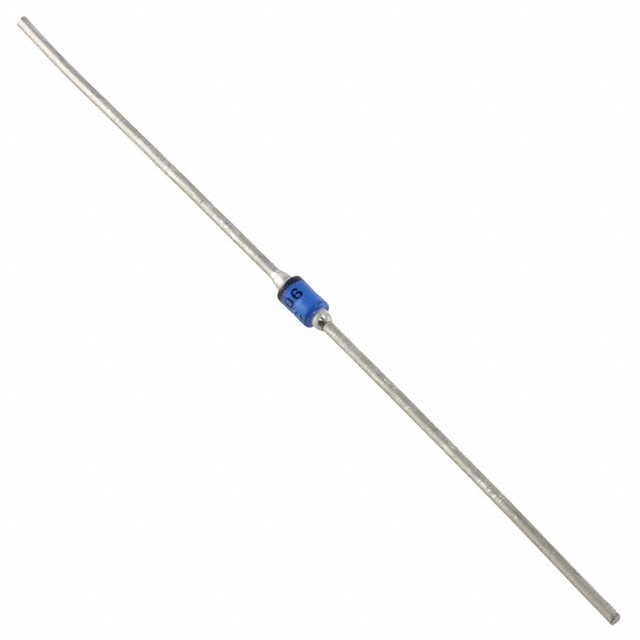

JANTXV1N5615

产品分类: 整流二极管/整流桥
产品描述: 200V 30A 150ns 500nA 1A 通孔安装
供应商型号: NA-JANTXV1N5615
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N5615

JANTXV1N5615概述

    高品质快速恢复玻璃整流二极管技术手册

    产品简介


    Microsemi公司的“快速恢复”整流二极管系列包括型号为1N5615到1N5623的产品。这些整流器特别适合高可靠性应用,如军事设备,其特点是通过军用标准MIL-PRF-19500/429认证。它们具备工作峰值反向电压从200伏至1000伏的特性,提供表面贴装和通孔两种封装方式。此外,Microsemi还提供其他类型的快速和超快速整流器产品以满足不同电流需求。

    技术参数


    - 工作峰值反向电压 (VRWM): 200V至1000V
    - 最小击穿电压 (VBR): 220V至1100V
    - 平均整流输出电流 (IO):
    - 1.0A @ TA = 55°C
    - 0.75A @ TA = 100°C
    - 最大正向电压 (VF):
    - 0.750V @ 50°C
    - 0.8V 最大值
    - 最大漏电流 (IR):
    - 25μA @ VRWM
    - 电容 (C): 25pF @ 1MHz
    - 最大浪涌电流 (IFSM):
    - 150A @ 50°C
    - 反向恢复时间 (trr):
    - 150ns @ 50°C

    产品特点和优势


    1. 行业标准认可: 1N5615至1N5623系列是JEDEC注册的整流器产品。
    2. 空洞无密封玻璃封装: 提供高可靠性的空洞无密封玻璃封装,确保在极端环境下的稳定性。
    3. 三重层钝化: 增加产品的耐用性和抗干扰能力。
    4. 内部“类别I”冶金结合: 确保长期稳定性和可靠的电气连接。
    5. 广泛的适用范围: 涵盖从200V到1000V的工作峰值反向电压,适用于多种高可靠性应用。
    6. 军用等级: 可提供JAN、JANTX、JANTXV和JANS等级。
    7. 快速恢复特性: 快速恢复1A整流器,适合需要高速响应的应用场合。
    8. 极高的电流处理能力: 具备高前向浪涌电流处理能力。
    9. 低热阻: 保证高效的散热性能。
    10. 受控雪崩特性: 具备峰值反向功率处理能力。
    11. 固有的辐射硬性: 根据Microsemi的MicroNote 050文档描述。

    应用案例和使用建议


    1. 军事和高可靠性应用: 适用于各种军事设备和要求高可靠性的工业应用。
    2. 一般整流应用: 包括桥式整流器、半桥式整流器和捕获二极管等。
    使用建议:
    - 在高温环境下使用时,注意根据手册中的温度补偿系数调整电流限制。
    - 使用过程中应确保良好的散热条件,避免因过热而导致性能下降。

    兼容性和支持


    该产品可与多种表面贴装和通孔封装设备兼容,适用于各种电路设计。Microsemi公司提供了广泛的技术支持和维护服务,包括在线技术支持、详尽的数据表和用户指南。

    常见问题与解决方案


    1. 问题: 温度变化对电流限制有何影响?
    - 解决方案: 查阅手册中的温度补偿系数,进行相应的电流调整。
    2. 问题: 如何优化散热效果?
    - 解决方案: 确保良好的散热路径,使用适当的散热器或强制冷却方法。
    3. 问题: 反向恢复时间过长如何处理?
    - 解决方案: 选择合适的二极管型号以满足快速恢复的需求,或优化电路设计减少反向恢复时间的影响。

    总结和推荐


    综上所述,1N5615至1N5623系列快速恢复玻璃整流器具备高可靠性、快速恢复能力和宽广的工作范围,非常适合高可靠性应用。尽管价格相对较高,但其优异的性能和广泛的适用性使其成为首选。因此,强烈推荐在军事和高可靠性应用中采用该系列产品。

JANTXV1N5615参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 200V
反向恢复时间 150ns
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N5615厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N5615数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N5615 JANTXV1N5615数据手册

JANTXV1N5615封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.528 ¥ 108.2419
100+ $ 11.3616 ¥ 98.1642
500+ $ 10.6488 ¥ 92.0056
1000+ $ 10.3896 ¥ 89.7661
库存: 112
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.24
