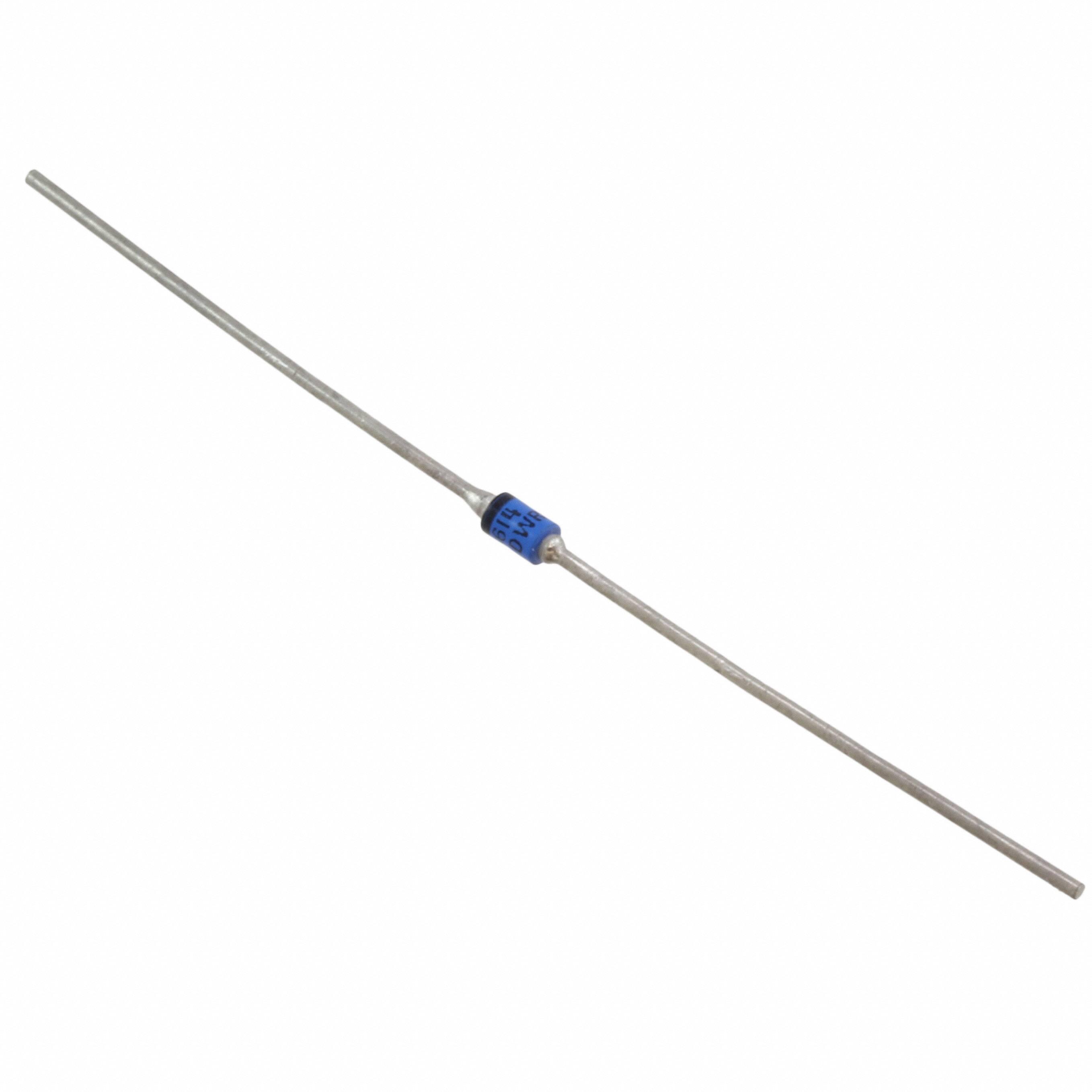

JANTX1N5614

产品分类: 整流二极管/整流桥
产品描述: 30A 2μs 500nA 1A 通孔安装
供应商型号: 494-JANTX1N5614
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5614

JANTX1N5614概述

    Microsemi 1N5614 – 1N5622 标准恢复玻璃整流二极管

    产品简介


    Microsemi 的1N5614至1N5622系列是标准恢复玻璃封装整流二极管,专为高可靠性应用设计,尤其适用于那些不容许出现故障的场合。该系列涵盖200伏至1000伏的工作峰值反向电压,额定电流为1安培。这些二极管通过军用规格MIL-PRF-19500/427认证,具有高度可靠性和稳定性。此外,还有表面贴装(MELF)版本可选。

    技术参数


    | 参数 | 规格 |

    | 工作峰值反向电压 (VRWM) | 200 至 1000 伏 |
    | 最小击穿电压 (VBR) | 220 至 1100 伏 |
    | 平均整流输出电流 (IO) | 1.0 安培 (55°C),0.75 安培 (100°C) |
    | 最大正向电压 (VF) | 0.8 V 至 1.3 V (3A) |
    | 最大漏电流 (IR) | 25 μA (55°C), 30 μA (100°C) |
    | 最大浪涌电流 (IFSM) | 30 安培 (8.3 ms) |
    | 反向恢复时间 (trr) | 2.0 微秒 |

    产品特点和优势


    1. 高可靠性: 军用级标准MIL-PRF-19500/427认证,确保长期稳定运行。
    2. 三重层钝化: 增强耐环境性和耐久性。
    3. 内部冶金接合: "Category I"级接合,确保无空隙密封。
    4. 坚固构造: 极端温度下的高可靠性。
    5. 辐射硬化: 在恶劣环境中依然保持稳定。

    应用案例和使用建议


    这些二极管广泛应用于各种高可靠性要求的应用,如电源转换、桥式整流、半桥电路、钳位二极管等。使用时应注意散热管理,以确保最大功率损耗不超过规定值。对于长时间运行的应用,需要考虑温度对电流容量的影响,并进行适当的降额。

    兼容性和支持


    该产品兼容现有的PCB设计,适合替换传统整流器。Microsemi提供详尽的技术支持文档和在线资源,确保用户能够顺利集成这些二极管。

    常见问题与解决方案


    1. Q: 如何处理过高的反向电压?
    A: 确保使用适当型号(根据VRWM),并使用瞬态电压抑制二极管保护电路。
    2. Q: 如何优化热管理?
    A: 使用散热片和良好的空气流通,确保Junction温度不超过最大值。
    3. Q: 浪涌电流如何影响二极管寿命?
    A: 确保浪涌电流不超过规格值,必要时使用额外的保护装置。

    总结和推荐


    Microsemi 1N5614 – 1N5622 系列二极管以其高可靠性、长寿命和广泛的适用性,在高可靠性应用领域表现卓越。其坚固的结构和多种规格选择使其成为市场上极具竞争力的产品。强烈推荐用于需要长期稳定运行的应用场合。
    如果您正在寻找一款性能稳定且能适应恶劣环境的整流二极管,Microsemi 1N5614 – 1N5622 将是一个理想的选择。

JANTX1N5614参数

参数
反向恢复时间 2μs
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5614厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5614数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5614 JANTX1N5614数据手册

JANTX1N5614封装设计

查看详情并下载
Symbol
Footprint
3D Model
