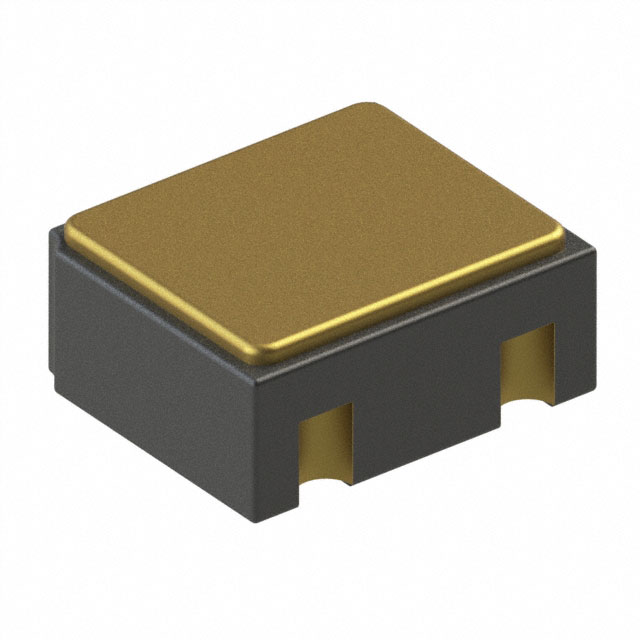

JANTXV2N3634UB

产品分类: 三极管(BJT)
产品描述: PNP 1W 5V 10μA 140V 140V 10μA SMD-4P 贴片安装
供应商型号: JANTXV2N3634UB
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N3634UB

JANTXV2N3634UB概述


    产品简介


    本技术手册介绍了Microsemi公司生产的2N3634/3635/3636/3637系列硅开关晶体管。这些晶体管主要用于高可靠性应用领域,例如军事、航空航天以及工业控制。它们通过了MIL-PRF-19500/357标准认证,提供了卓越的电气特性和稳定性。此系列产品具有不同的封装形式(TO-5、TO-39和表面贴装UB版本),适用于广泛的应用场景。

    技术参数


    - 绝对最大额定值:
    - 集电极-发射极电压:140 V(2N3634/2N3635)/ 175 V(2N3636/2N3637)
    - 集电极-基极电压:140 V(2N3634/2N3635)/ 175 V(2N3636/2N3637)
    - 发射极-基极电压:5.0 V
    - 集电极电流:1.0 A
    - 总功率耗散:1.0 W(TO-5)/ 5.0 W(TO-39)
    - 电气特性:
    - 关断特性:
    - 集电极-发射极击穿电压:140 V(2N3634/2N3635)/ 175 V(2N3636/2N3637)
    - 集电极-基极截止电流:100 μA(2N3634/2N3635)/ 10 μA(2N3636/2N3637)
    - 发射极-基极截止电流:50 μA(2N3634/2N3635)/ 10 μA(2N3636/2N3637)
    - 集电极-发射极截止电流:10 μA
    - 导通特性:
    - 正向电流传输比(hFE):25(2N3634/2N3636)至150(2N3635/2N3637)
    - 集电极-发射极饱和电压(VCE(sat)):0.3 V(2N3634/2N3636)至0.6 V(2N3635/2N3637)
    - 基极-发射极饱和电压(VBE(sat)):0.65 V 至0.9 V
    - 动态特性:
    - 正向电流传输比(|hfe|):1.5(2N3634/2N3636)至8.5(2N3635/2N3637)
    - 小信号短路输入阻抗(hie):100 Ω(2N3634/2N3636)至1200 Ω(2N3635/2N3637)

    产品特点和优势


    - 高可靠性:经过严格的MIL-PRF-19500/357标准认证,适合高可靠性要求的场合。
    - 宽温度范围:-65°C 至 +200°C 的工作和存储温度范围,使其在极端环境下也能稳定工作。
    - 高电流传输比:正向电流传输比高达150,保证了良好的放大能力。
    - 低饱和电压:集电极-发射极饱和电压低至0.3 V,减少了功率损耗。

    应用案例和使用建议


    这些晶体管广泛应用于军用和航空航天系统、电源管理、电机驱动等领域。为了确保最佳性能,建议在高温环境中使用时进行适当的热设计,以防止过热。此外,在电路设计时需考虑其高电流传输比,避免电流过大导致器件损坏。

    兼容性和支持


    2N3634/3635/3636/3637系列晶体管支持多种封装形式,包括TO-5、TO-39和表面贴装UB版本,可广泛用于不同类型的电路板。Microsemi公司提供全面的技术支持,包括详细的使用手册和技术咨询服务。

    常见问题与解决方案


    1. 问:在高温环境下工作时,如何防止过热?
    - 答:使用散热片或者散热器,并且进行良好的热设计,确保良好的热传导路径,避免过热。
    2. 问:如何选择正确的封装类型?
    - 答:根据具体应用需求选择合适的封装类型,例如TO-5适合空间紧凑的应用,而TO-39适合需要更高电流处理能力的应用。

    总结和推荐


    总体来说,2N3634/3635/3636/3637系列晶体管在高可靠性要求的应用中表现出色,尤其适合军事和航空航天领域。其卓越的电气特性和宽温度范围使它成为这些领域的理想选择。强烈推荐用于需要高性能和高可靠性的场合。

JANTXV2N3634UB参数

参数
最大集电极发射极饱和电压 600mV@ 5mA,50mA
VCBO-最大集电极基极电压 140V
VCEO-集电极-发射极最大电压 140V
最大功率耗散 1W
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 PNP
VEBO-最大发射极基极电压 5V
集电极截止电流 10μA
集电极电流 10μA
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 散装
