JANTX1N3613

产品分类: 整流二极管/整流桥
产品描述: 30A 1μA 1A 通孔安装
供应商型号: JANTX1N3613
供应商: Master
标准整包数: 5

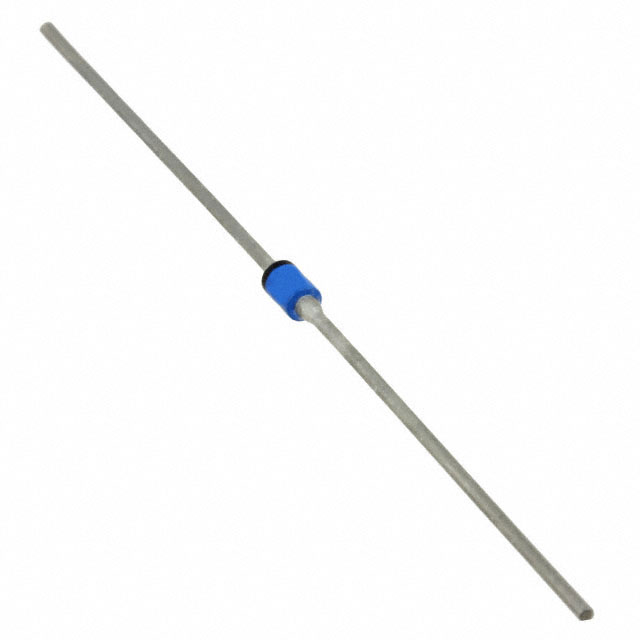

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N3613

JANTX1N3613概述

    微半导体标准恢复玻璃整流器技术手册

    产品简介


    微半导体(Microsemi)的1N3611至1N3614系列标准恢复整流器,是军事级别的二极管,适合高可靠性应用场合,例如军事设备及其他不能容忍失败的应用领域。这些整流器的工作峰值反向电压范围从200伏到1000伏,采用无空隙密封玻璃结构,内部采用“I类”冶金结合。相似于1N5614到1N5622系列,通过添加“US”后缀可提供表面贴装MELF封装配置。此外,微半导体还提供了多种其他整流器产品,以满足不同电流要求及快速或超快速恢复时间需求的产品,适用于通孔和表面贴装两种封装形式。

    技术参数


    - 型号:1N3611至1N3614及1N3957
    - 工作峰值反向电压(VRWM):200V至1000V
    - 最小击穿电压(VBR@100μA):240V至1150V
    - 平均整流电流(IO):1.0A @ TA=100°C,0.30A @ TA=150°C
    - 最大正向电压(VF@1A):1.1V
    - 最大反向漏电流(IR@VRWM):300μA
    - 最大浪涌电流(IFSM):30A @ 8.3ms半正弦波
    - 接合和存储温度:-65°C至+175°C
    - 热阻(ΘJA):38°C/W @ 10mm引脚长度

    产品特点和优势


    这些标准恢复整流器在200V至1000V范围内具有广泛的适用性,特别适合军事应用及其他高可靠性需求。它们具有高正向浪涌电流能力,极其坚固的设计和低热阻,以及可控雪崩能力和峰值反向功率处理能力。由于采用了无空隙密封玻璃和“I类”冶金结合技术,确保了出色的可靠性和长期稳定性。并且这类器件表现出固有的抗辐射特性,为航空航天等关键应用提供了额外保障。

    应用案例和使用建议


    这类整流器非常适合用于桥式整流电路、半桥电路以及用于捕获二极管等多种通用整流应用。对于需要处理高瞬态电流的应用,建议设计时考虑适当的散热措施,避免因过热导致性能下降。在设计时还需注意引脚长度与热阻之间的关系,以达到最佳散热效果。

    兼容性和支持


    此系列整流器提供JAN、JANTX和JANTXV认证版本,符合MIL-PRF-19500/286标准。这些器件与市面上常见的其他电子组件兼容性良好,易于集成。制造商Microsemi提供详尽的技术文档和支持服务,以帮助用户顺利进行产品选择和应用设计。

    常见问题与解决方案


    1. Q:这些整流器的最大额定值是多少?
    - A: 最大工作峰值反向电压可达1000V,平均整流电流最高为1.0A,最大浪涌电流为30A。

    2. Q:如何选择合适的型号?
    - A: 根据所需的工作峰值反向电压(如200V、400V、600V、800V或1000V),可以选择对应型号的1N3611至1N3957。

    3. Q:这些器件是否耐辐射?
    - A: 是的,这些器件具有固有的抗辐射特性,适用于航空航天等对辐射敏感的场合。

    总结和推荐


    总的来说,1N3611至1N3957系列标准恢复整流器凭借其高可靠性、强大的电气特性和广泛的适用性,非常适合于各种高可靠性需求的应用场景,特别是在军事和航空航天领域。其出色的稳定性和高性能表现使其成为同类产品中的佼佼者。因此,强烈推荐此类产品给寻求高性能、高可靠性的工程师和设计师们。

JANTX1N3613参数

参数
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 30A
配置 -
If - 正向电流 1A
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N3613厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N3613数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N3613 JANTX1N3613数据手册

JANTX1N3613封装设计

查看详情并下载
Symbol
Footprint
3D Model
