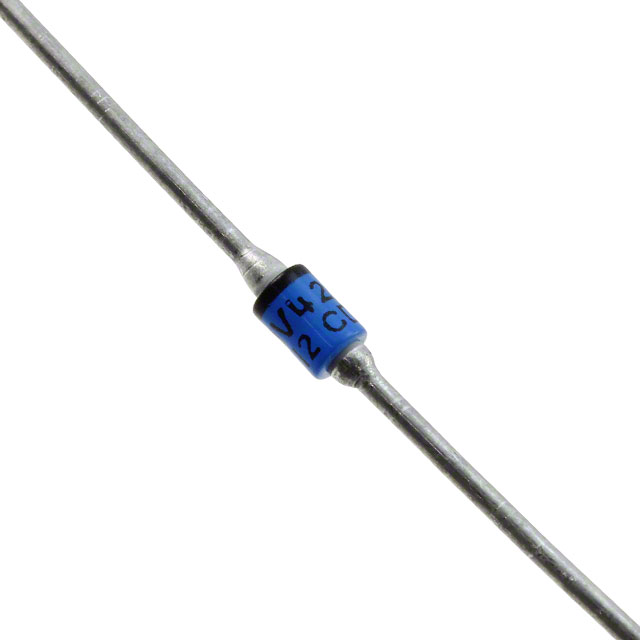

JANTXV1N4249

产品分类: 整流二极管/整流桥
产品描述: 25A 5μs 1μA 1A 通孔安装
供应商型号: FA-JANTXV1N4249
供应商: Avnet
标准整包数: 195
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N4249

JANTXV1N4249概述


    产品简介


    Microsemi公司的1N4245至1N4249系列二极管是一款经过MIL-PRF-19500/286军规认证的标准恢复型整流二极管,适用于对可靠性要求极高的应用场景,如军事设备和工业控制。该系列二极管的工作峰值反向电压范围为200V到1000V,具有1.0A的平均整流电流,适用于需要高可靠性的各种电路应用,包括桥式整流器、半桥整流器、续流二极管等。

    技术参数


    | 参数 | 规格 |

    | 工作峰值反向电压 (VRWM) | 200V 至 1000V |
    | 最小击穿电压 (VBR @ 100μA) | 240V 至 1150V |
    | 平均整流电流 (IO @ TA = 55°C) | 1.0A |
    | 最大正向电压 (VF @ 3A) | 1.3V |
    | 最大反向电流 (IR @ VRWM) | 150μA |
    | 最大浪涌电流 (IFSM) | 25A (8.3ms半正弦波) |
    | 最大反向恢复时间 (trr) | 5.0μs (在1A条件下) |
    | 结温范围 | -65°C 至 +175°C |

    产品特点和优势


    Microsemi 1N4245至1N4249系列二极管具有多项独特的优势,使其在市场上极具竞争力。首先,这些二极管采用了无空隙密封玻璃封装和内部“Category I”冶金键合技术,保证了其高可靠性和长时间稳定性。其次,它们的工作峰值反向电压范围广泛(200V至1000V),适用于多种高电压需求的应用场景。此外,这些二极管的浪涌电流能力高达25A,确保了其在面对瞬时高电流时能够稳定工作。特别值得一提的是,这些二极管具备辐射硬化特性,适合用于极端环境下的高可靠性应用。

    应用案例和使用建议


    1N4245至1N4249系列二极管适用于广泛的高可靠性应用场景,例如军事通信设备、航空航天系统以及工业自动化控制系统等。为了确保最佳的使用效果,建议用户根据具体的应用场景选择合适的型号。同时,在高温环境下使用时,应注意其温度限制,确保其在安全范围内运行。对于需要表面贴装的应用,可以考虑使用带有“US”后缀的型号(例如1N5614US至1N5622US)以实现更紧凑的设计。

    兼容性和支持


    这些二极管与其他标准电子元器件兼容,适用于现有的电路设计。Microsemi公司提供了全面的技术支持和服务,包括详尽的数据手册、技术支持热线以及在线资源中心。用户可以通过官方网站(http://www.microsemi.com)获得最新的产品信息和技术文档。

    常见问题与解决方案


    1. Q: 二极管在高电流冲击下如何保护自身?
    A: 通过内置的高浪涌电流能力(最大25A),这些二极管可以在短时间内承受高电流冲击而不会损坏。

    2. Q: 在高湿度环境下如何保持二极管的性能?
    A: 这些二极管采用密封玻璃封装技术,能够有效防止湿气侵入,从而在高湿度环境中保持稳定的性能。

    3. Q: 如何正确处理和安装二极管?
    A: 用户应遵循正确的焊接温度和时间要求,避免过高的焊接温度导致二极管损坏。同时,建议使用防静电操作台和工具,防止静电对二极管造成损害。

    总结和推荐


    综上所述,Microsemi公司的1N4245至1N4249系列二极管以其广泛的电压范围、出色的可靠性以及高浪涌电流能力,在众多高可靠性应用场合中表现出色。尤其适用于那些无法接受任何失败的严苛应用场景。我们强烈推荐这些二极管给需要高可靠性电子元器件的用户。如果您正在寻找一种能够在极端环境下提供长期稳定性能的解决方案,那么这款产品无疑是您的理想选择。

JANTXV1N4249参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 5μs
正向浪涌电流 25A
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N4249厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N4249数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N4249 JANTXV1N4249数据手册

JANTXV1N4249封装设计

查看详情并下载
Symbol
Footprint
3D Model
