JANTX2N2907AUB

产品分类: 三极管(BJT)
产品描述: PNP 500mW 5V 50nA 60V 60V 600mA 贴片安装
供应商型号: JANTX2N2907AUB
供应商: Master
标准整包数: 5

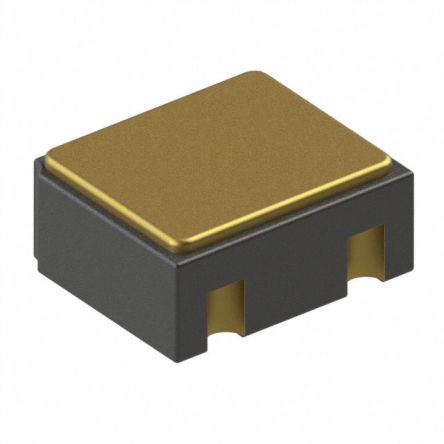

MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N2907AUB

JANTX2N2907AUB概述

    PNP Small Signal Silicon Transistor Technical Overview

    1. 产品简介


    Microsemi公司的2N2906A和2N2907A是一款高性能的小信号双极型晶体管(PNP型),适用于广泛的电子设备和电路中。这些晶体管被广泛应用于放大器、开关电路、逻辑电路以及各种电子控制系统中。它们具备高稳定性和低噪声的特点,适用于要求严格的工业和商业应用。

    2. 技术参数


    - 绝对最大额定值:
    - 集电极-发射极电压 (VCEO): 60 Vdc
    - 集电极-基极电压 (VCBO): 60 Vdc
    - 发射极-基极电压 (VEBO): 5.0 Vdc
    - 集电极电流 (IC): 600 mAdc
    - 总功率耗散 (@ TA = +25°C): 0.5 W
    - 工作及存储结温范围 (Top, Tstg): -65°C to +200°C
    - 电气特性:
    - 关断特性:
    - 集电极-发射极击穿电压 (V(BR)CEO): 60 Vdc
    - 集电极-基极截止电流 (ICBO): 10 μAdc (VCB = 60Vdc),10 ηAdc (VCB = 50Vdc)
    - 发射极-基极截止电流 (IEBO): 50 μAdc (VEB = 4.0Vdc),10 ηAdc (VEB = 5.0Vdc)
    - 集电极-发射极截止电流 (ICES): 50 ηAdc (VCE = 50Vdc)
    - 开通特性:
    - 正向电流传输比 (hFE):
    - IC = 0.1mAdc, VCE = 10Vdc: 40 ~ 75
    - IC = 1.0mAdc, VCE = 10Vdc: 40 ~ 100
    - IC = 10mAdc, VCE = 10Vdc: 40 ~ 100
    - IC = 150mAdc, VCE = 10Vdc: 40 ~ 100
    - IC = 500mAdc, VCE = 10Vdc: 40 ~ 50
    - 集电极-发射极饱和电压 (VCE(sat)):
    - IC = 150mAdc, IB = 15mAdc: 0.4 Vdc
    - IC = 500mAdc, IB = 50mAdc: 1.6 Vdc
    - 基极-发射极饱和电压 (VBE(sat)):
    - IC = 150mAdc, IB = 15mAdc: 0.6 Vdc
    - IC = 500mAdc, IB = 50mAdc: 1.3 Vdc

    3. 产品特点和优势


    - 高可靠性:满足MIL-PRF-19500/291标准,适用于军事和航空领域。
    - 宽工作温度范围:-65°C到+200°C的工作及存储结温范围使其在极端环境中依然可靠。
    - 低噪声:适用于对噪声敏感的应用场合。
    - 高增益:提供高达100的电流传输比,适合放大和逻辑电路设计。
    - 稳定的开关特性:快速的开关时间(ton: 45 ns,toff: 300 ns)适合高频应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 放大器电路:用于放大弱信号。
    - 逻辑电路:作为开关器件用于数字逻辑控制。
    - 汽车电子:由于其耐高温特性,适用于汽车引擎控制系统。
    - 使用建议:
    - 在高频率应用中,确保选用合适的小信号放大器以避免信号失真。
    - 注意散热设计,特别是对于连续工作在较高电流下的应用。
    - 对于需要极高稳定性的应用,选择更高质量等级的产品(如JANTX或JANS)。

    5. 兼容性和支持


    - 兼容性:2N2906A和2N2907A适用于多种封装类型(TO-18、TO-206AA、UB、UBC),可与市场上主流的PCB组装工艺兼容。
    - 技术支持:Microsemi公司提供详尽的技术文档和支持服务,确保用户能够顺利应用该产品。

    6. 常见问题与解决方案


    - Q: 如何正确安装2N2906A和2N2907A晶体管?
    - A: 确保焊接温度不超过规定值,并在焊接过程中进行适当的防静电措施。
    - Q: 如何检测晶体管的失效?
    - A: 使用万用表测量集电极-发射极电阻,若阻值接近零,则晶体管可能已损坏。
    - Q: 如何提高晶体管的可靠性?
    - A: 保持合适的散热设计,避免过热导致的长期损坏。

    7. 总结和推荐


    综上所述,2N2906A和2N2907A是具备高可靠性和宽工作温度范围的PNP小信号硅晶体管。它们在放大器、逻辑电路和开关应用中表现优异,非常适合高稳定性要求的应用场景。因此,强烈推荐将这款晶体管用于需要高性能和高可靠性的项目中。

JANTX2N2907AUB参数

参数
配置 -
VCEO-集电极-发射极最大电压 60V
晶体管类型 PNP
最大功率耗散 500mW
最大集电极发射极饱和电压 1.6V@ 50mA,500mA
集电极截止电流 50nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 60V
集电极电流 600mA
3.25mm(Max)
2.74mm(Max)
1.42mm(Max)
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTX2N2907AUB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N2907AUB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N2907AUB JANTX2N2907AUB数据手册

JANTX2N2907AUB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.67 ¥ 56.4949
25+ $ 6.213 ¥ 51.6585
50+ $ 6.0931 ¥ 50.6616
100+ $ 5.8936 ¥ 48.9769
250+ $ 5.8342 ¥ 47.7759
500+ $ 5.8342 ¥ 47.7759
库存: 1120
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 282.47
