JANTX2N6052

产品分类: 三极管(BJT)
产品描述: PNP - Darlington 150W 5V 1mA 100V 100V 12A TO-204AA,TO-3 通孔安装
供应商型号: FA-JANTX2N6052
供应商: Avnet
标准整包数: 100

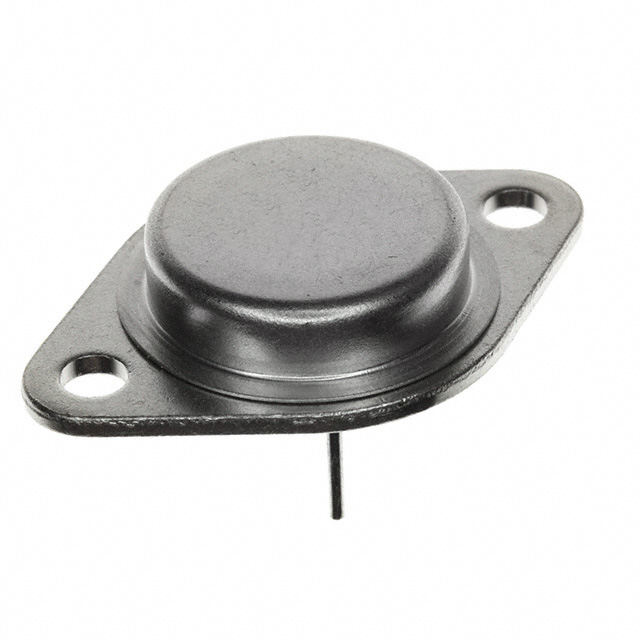

MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6052

JANTX2N6052概述

    2N6051 和 2N6052 高速 PNP 大功率晶体管技术手册

    产品简介


    2N6051 和 2N6052 是由 Microsemi Corporation 生产的高可靠性的大功率PNP达林顿晶体管。这些晶体管适用于军用、航天以及其他需要高可靠性应用的领域。该系列产品具有高频率响应和优良的电气特性,适用于军事、工业和通信等众多领域的高性能需求。

    技术参数


    - 认证资格:JAN、JANTX 和 JANTXV(符合 MIL-PRF-19500/501 规范)
    - 最大电流:12 A
    - 最高电压:
    - 2N6051:VCEO = -80 V,VCBO = -80 V,VEBO = -5 V
    - 2N6052:VCEO = -100 V,VCBO = -100 V,VEBO = -5 V
    - 总功率耗散:
    - 在 TC = +25°C 时为 150 W
    - 在 TC = +100°C 时为 75 W
    - 工作温度范围:TJ 和 TSTG -55°C 至 +175°C
    - 热阻抗:1.0°C/W(结到壳体)

    产品特点和优势


    2N6051 和 2N6052 拥有出色的高可靠性,能够承受极端的工作条件。此外,它们具备高频率响应能力,特别适合于需要快速开关操作的应用。JAN、JANTX 和 JANTXV 认证使其成为军用和航空航天领域的理想选择。RoHS 兼容版本也提供商业级需求。

    应用案例和使用建议


    这些晶体管广泛应用于军用和航空航天系统,也适用于各种需要高可靠性的工业和商业应用。例如,在通信设备、卫星通信系统及自动化控制等领域中,可以有效提升系统的稳定性和可靠性。为了确保最佳性能,建议遵循以下几点使用建议:
    - 确保电路设计中的散热管理良好,以防止过热。
    - 在进行焊接和组装时,请注意符合 MIL-STD-750 方法 2026 的要求。
    - 使用适当的驱动电路来优化其开关性能。

    兼容性和支持


    该产品与现有的标准电路和设备兼容。Microsemi Corporation 提供详细的技术支持文档和保修服务,确保客户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - Q: 如何处理过热情况?
    - A: 使用良好的散热设计,例如加装散热片或风扇。

    - Q: 开关时间较长如何改进?
    - A: 调整电路参数,确保合适的驱动电流和基极电阻值。

    总结和推荐


    总体而言,2N6051 和 2N6052 是高度可靠的高功率晶体管,适用于多种高性能应用场合。其出色的设计和广泛的应用验证使其成为相关领域的理想选择。强烈推荐用于需要高可靠性和高性能的项目中。
    通过上述分析,可以看出2N6051 和 2N6052 不仅在技术上具有明显优势,而且在应用中的表现也非常优秀。无论是对于军事、航空还是其他高可靠性要求的场合,这款产品都将是您的理想选择。

JANTX2N6052参数

参数
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 3V@ 120mA,12A
集电极电流 12A
VEBO-最大发射极基极电压 5V
集电极截止电流 1mA
最大功率耗散 150W
VCBO-最大集电极基极电压 100V
VCEO-集电极-发射极最大电压 100V
晶体管类型 PNP - Darlington
通用封装 TO-204AA,TO-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N6052厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N6052数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N6052 JANTX2N6052数据手册

JANTX2N6052封装设计

查看详情并下载
Symbol
Footprint
3D Model
