首页  >  产品百科  >  JANTX1N5621

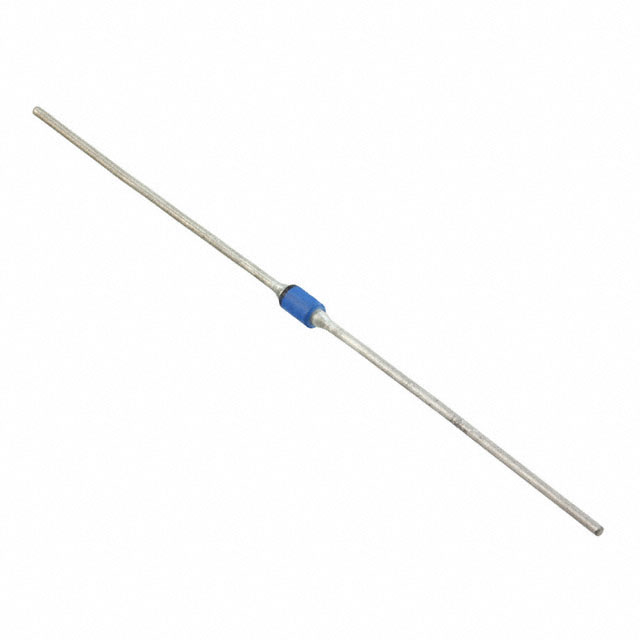

JANTX1N5621

产品分类: 整流二极管/整流桥
产品描述: 30A 150ns 500nA 1A 通孔安装
供应商型号: JANTX1N5621
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5621

JANTX1N5621概述


    产品简介


    Microsemi Scottsdale Division 的 1N5615 至 1N5623 系列 是一种快恢复二极管系列产品,广泛应用于高可靠性领域,如军事设备和其他需要零容忍故障的应用。这些二极管具有从 200V 到 1000V 的工作峰值反向电压,通过空隙无玻璃封装及内部“第一类”冶金键合来确保长期可靠性能。此外,该系列还提供表面贴装 MELF 封装(例如型号后缀为 "US" 的产品)。

    技术参数


    - 工作峰值反向电压 (VRWM): 200V 到 1000V
    - 最小击穿电压 (VBR): 220V 到 1100V @ 50μA
    - 平均整流输出电流 (IO): 1.0A @ 55°C (最大)
    - 正向电压 (VF): 最大值 0.8V @ 50°C (3A 下)
    - 反向电流 (IR): 最大值 25μA @ VRWM
    - 电容 (C): 最大值 250pF @ 1MHz
    - 最大浪涌电流 (IFSM): 150A @ 100°C
    - 反向恢复时间 (trr): 最大值 300ns

    产品特点和优势


    1. 高可靠性: 军事标准 MIL-PRF-19500/429 认证,确保在高可靠性应用中的稳定表现。
    2. 耐热性强: 工作温度范围宽,从 -65°C 到 +175°C。
    3. 三重层钝化: 增加产品的耐用性和可靠性。
    4. 金属化键合: 提高了机械强度和电气连接的稳定性。
    5. 低热阻抗: 有效散热,提升产品使用寿命。
    6. 坚固的结构: 极高的抗辐射能力。

    应用案例和使用建议


    这些二极管适用于广泛的电路设计中,包括整流桥、半桥和捕捉二极管等。在设计时应注意以下几点:
    - 温度管理: 在高温环境下使用时,要注意导线的长度和安装点的热阻抗,以避免超出最大工作温度。
    - 浪涌电流: 设计系统时要考虑到最大浪涌电流,选择合适的保险丝或其他保护措施。
    - 散热处理: 在高负载下使用时,考虑添加散热片或其他散热方法以延长产品寿命。

    兼容性和支持


    - 兼容性: 这些二极管可以与各种电路板和系统兼容,尤其是那些需要高可靠性的应用场景。
    - 技术支持: Microsemi 提供详细的技术支持文档和售后服务,可以通过其官方网站获取更多信息。

    常见问题与解决方案


    1. 问题: 温度过高导致二极管损坏
    - 解决方案: 确保电路的热管理系统有效运行,适当增加散热装置。
    2. 问题: 反向恢复时间过长影响性能
    - 解决方案: 检查电路布局,减小寄生电感和电容的影响。
    3. 问题: 使用过程中出现不可预测的失效
    - 解决方案: 仔细检查所有连接,确保接线质量,并考虑使用更高标准的产品型号。

    总结和推荐


    Microsemi Scottsdale Division 的 1N5615 至 1N5623 系列二极管具有高可靠性、宽工作温度范围、良好的机械和电气性能,适用于高可靠性应用场合。其坚固的设计和优异的性能使其在市场上具备显著的竞争优势。对于需要高性能、高可靠性的客户来说,这是一款值得推荐的产品。

JANTX1N5621参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 150ns
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JANTX1N5621厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5621数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5621 JANTX1N5621数据手册

JANTX1N5621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.843 ¥ 66.4302
25+ $ 6.8125 ¥ 56.6431
50+ $ 6.4637 ¥ 53.743
100+ $ 6.148 ¥ 51.091
250+ $ 6.0452 ¥ 49.5038
500+ $ 6.0452 ¥ 49.5038
库存: 2934
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 332.15
