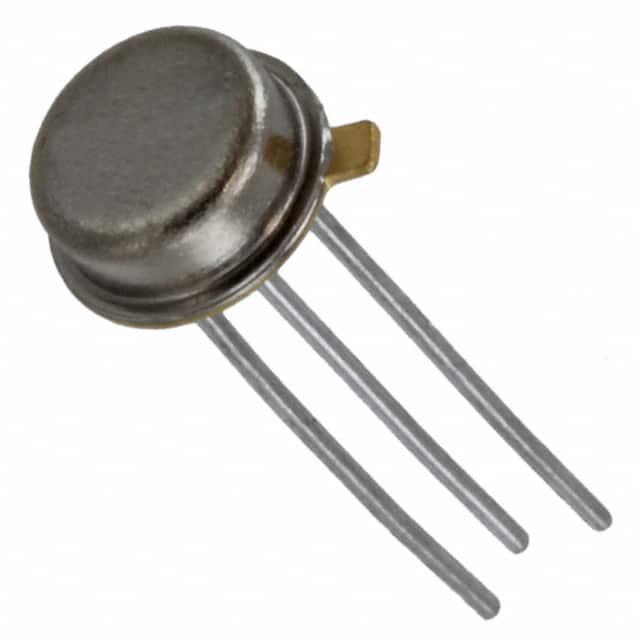

JANTXV2N3737

产品分类: 三极管(BJT)
产品描述: NPN 10μA 40V 1.5A TO-46-3 通孔安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N3737

JANTXV2N3737概述

    NPN Silicon Switching Transistor: 2N3735/2N3735L, 2N3737/2N3737UB

    产品简介


    2N3735/2N3735L和2N3737/2N3737UB系列是Microsemi公司生产的NPN硅切换晶体管。这些晶体管具有高度可靠性和稳定性,适用于多种工业应用领域,包括通信设备、汽车电子系统和电源管理。它们的高功率处理能力和低导通电压使其成为电路设计中的理想选择。

    技术参数


    以下是根据技术手册提取的详细技术参数:
    绝对最大额定值(除非特别注明,TC = +25°C)
    - 集电极-发射极电压:VCEO = 40 Vdc
    - 集电极-基极电压:VCBO = 75 Vdc
    - 发射极-基极电压:VEBO = 5 Vdc
    - 集电极电流:IC = 1.5 Adc
    - 总功率耗散(TA = +25°C):
    - 2N3735, 2N3735L:PT = 1.0 W
    - 2N3737:PT = 0.5 W
    - 2N3737UB:PT = 0.5 W
    - 工作及存储结温范围:TJ, Tstg = -65 to +200 °C
    电气特性(TA = +25°C)
    - 反向击穿电压:V(BR)CEO = 40 Vdc
    - 集电极-基极截止电流:
    - ICB = 10 μAdc
    - ICB = 250 ηAdc
    - 集电极-发射极饱和电压:
    - VCE(sat) = 0.2 Vdc
    - 基极-发射极饱和电压:
    - VBE(sat) = 0.8 Vdc

    产品特点和优势


    1. 可靠性高:经过MIL-PRF-19500/395认证,确保在极端环境下的稳定性和可靠性。
    2. 广泛的工作温度范围:-65°C至+200°C的工作温度范围使其适应各种恶劣环境。
    3. 高性能电气特性:优秀的反向击穿电压和饱和电压使得晶体管在高压环境下也能正常工作。
    4. 良好的热稳定性:总功率耗散高,能够在高温下保持良好的工作状态。

    应用案例和使用建议


    这些晶体管通常应用于通信设备、汽车电子系统和电源管理领域。例如,在汽车电子系统中,它们可以用于引擎控制单元中的信号放大和开关操作。为了优化这些晶体管的应用效果,建议:
    1. 考虑散热设计:在高电流条件下使用时,确保适当的散热措施以避免过热。
    2. 严格遵守额定值:在设计时,要确保工作条件不超过绝对最大额定值,特别是在极端温度环境下。

    兼容性和支持


    这些晶体管适用于各种电路设计,并且与其他电子元器件具有良好的兼容性。厂商提供详尽的技术支持文档和客户服务,以帮助客户解决任何可能的问题。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:增加散热片或改进散热设计。
    2. 性能不稳定
    - 解决方案:检查焊接质量和电路设计是否符合规范。
    3. 过流保护
    - 解决方案:安装合适的保险丝或电路保护装置。

    总结和推荐


    总体而言,2N3735/2N3735L和2N3737/2N3737UB系列晶体管以其高可靠性、宽温度范围和优秀的电气性能在多个应用领域表现出色。如果您正在寻找一个适用于各种苛刻环境的高效、可靠的NPN硅切换晶体管,那么这些型号将是不错的选择。强烈推荐在需要高性能和可靠性的应用中使用这些晶体管。

JANTXV2N3737参数

参数
集电极电流 1.5A
配置 -
VCBO-最大集电极基极电压 -
集电极截止电流 10μA
最大集电极发射极饱和电压 900mV@ 100mA,1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 -
最大功率耗散 -
晶体管类型 NPN
VCEO-集电极-发射极最大电压 40V
通用封装 TO-46-3
安装方式 通孔安装
零件状态 停产
包装方式 散装
