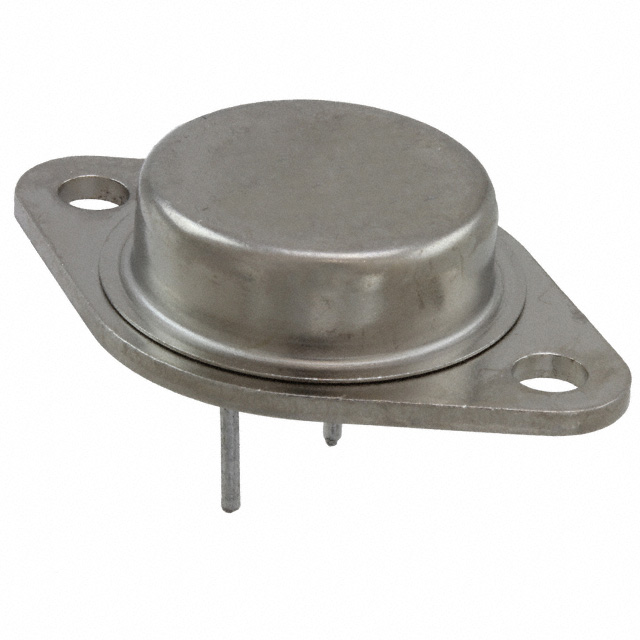

JANTX2N6287

产品分类: 三极管(BJT)
产品描述: PNP - Darlington 175W 7V 1mA 100V 100V 20A TO-3 通孔安装
供应商型号: 494-JANTX2N6287
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6287

JANTX2N6287概述


    产品简介


    基本介绍
    本文将详细介绍一款适用于高压应用的双极型晶体管——PNP达林顿功率硅晶体管(型号为2N6286和2N6287),其已通过MIL-PRF-19500/505标准认证。这款晶体管主要用于需要高电流和高电压的应用场合,如电机驱动、照明系统和其他工业控制设备。

    技术参数


    | 参数名称 | 符号 | 2N6286 | 2N6287 | 单位 |

    | 集电极-发射极击穿电压 | V(BR)CEO | -80 | -100 | Vdc |
    | 集电极-发射极截止电流 | ICEO | -1.0 | -1.0 | mAdc|
    | 集电极最大电流 | IC | -20 | -20 | Adc |
    | 最大耗散功率(25°C) | PT | 175 | 175 | W |
    | 工作温度范围 | Top, Tstg | -65到+175 | °C |
    | 热阻抗(结到外壳) | RθJC | 0.857 | °C/W |
    | 前向电流增益 | hFE | 1,500 | 18,000
    | 开启时间(VCC=-30V, IC=-10A, IB=-40mA) | ton | 2.0 | μs |
    | 关断时间(VCC=-30V, IC=-10A, IB1=IB2=-40mA) | toff | 10 | μs |

    产品特点和优势


    该PNP达林顿功率硅晶体管具有以下几个显著特点和优势:
    1. 高压高电流处理能力:2N6286 和 2N6287 在不同条件下都能承受较高的电压和电流,适用于各种严苛的工作环境。
    2. 卓越的热稳定性:采用TO-3封装,具备较低的热阻抗,保证了晶体管在高温条件下的稳定运行。
    3. 快速开关性能:具有快速的开启和关断时间,适用于高速切换应用,能够提高系统的响应速度和效率。
    4. 军事级标准认证:通过MIL-PRF-19500/505标准认证,确保了产品的质量和可靠性。

    应用案例和使用建议


    根据技术手册中的信息,该晶体管在工业控制、电机驱动和电源管理等领域有着广泛的应用。例如,在电机驱动应用中,可以通过此晶体管实现高效、稳定的电流控制,从而延长电机的使用寿命并提高系统的整体性能。
    为了更好地发挥其性能,我们建议用户在使用时应注意以下几点:
    1. 散热设计:考虑到高电流和高电压运行可能产生的热量,需合理设计散热系统以保持晶体管处于安全的工作温度范围内。
    2. 电压保护措施:在电路设计阶段,加入过压保护电路,避免因意外高压导致晶体管损坏。
    3. 正确选择IB值:根据不同应用需求选择合适的基极电流,确保晶体管在高效、稳定的状态下运行。

    兼容性和支持


    该晶体管与标准的工业控制设备和电路板具有良好的兼容性,方便用户在现有系统中进行集成。制造商提供了详尽的技术文档和支持服务,包括在线技术支持、样品请求和详细的应用指南,帮助用户轻松上手。

    常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    1. 问题:晶体管过热
    - 解决方法:加强散热措施,增加散热片或使用外部冷却风扇。
    2. 问题:频繁烧毁
    - 解决方法:检查是否存在过流现象,调整负载或加入过流保护装置。
    3. 问题:开启时间过长
    - 解决方法:适当调整基极电流,确保晶体管在规定的开启时间内正常工作。

    总结和推荐


    总的来说,2N6286 和 2N6287 PNP达林顿功率硅晶体管以其高压高电流处理能力和快速开关性能,为工业控制、电机驱动和电源管理系统提供了可靠的解决方案。鉴于其出色的可靠性和广泛应用前景,强烈推荐在相关应用中使用这些高性能晶体管。

JANTX2N6287参数

参数
集电极电流 20A
最大集电极发射极饱和电压 3V@ 200mA,20A
VEBO-最大发射极基极电压 7V
配置 -
晶体管类型 PNP - Darlington
VCBO-最大集电极基极电压 100V
VCEO-集电极-发射极最大电压 100V
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 1mA
最大功率耗散 175W
通用封装 TO-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N6287厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
