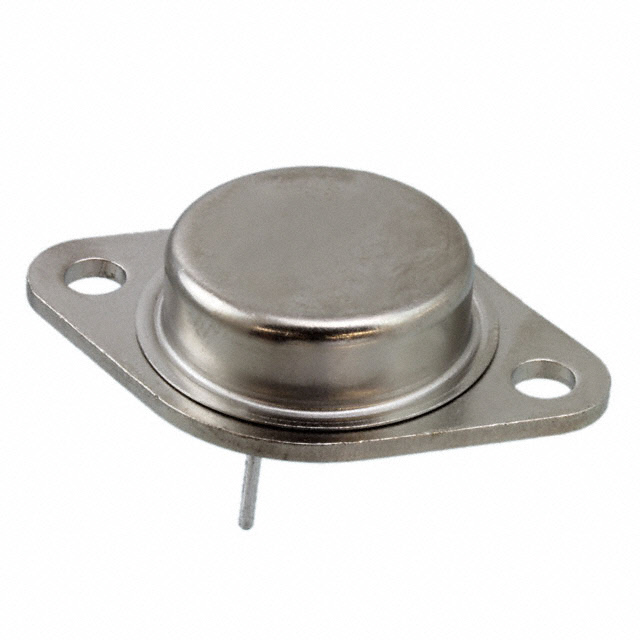

JANTX2N3792

产品分类: 三极管(BJT)
产品描述: PNP 5W 7V 5mA 80V 80V 10A TO-3 通孔安装
供应商型号: JANTX2N3792
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3792

JANTX2N3792概述

    PNP High-Power Silicon Transistor: 2N3791 & 2N3792

    产品简介


    2N3791 和 2N3792 是由美国泰科公司生产的高功率硅双极型晶体管(BJT),属于PNP类型的功率晶体管。这些晶体管广泛应用于各种电子系统,如电源管理、电机控制和工业自动化等领域。由于其出色的稳定性和可靠性,它们特别适合于需要高电流和电压的应用场合。

    技术参数


    | 参数 | 2N3791 | 2N3792 |
    |
    | 集电极-发射极电压 (VCEO) | 60 | 80 |
    | 集电极-基极电压 (VCBO) | 60 | 80 |
    | 发射极-基极电压 (VEBO) | 7.0 | 7.0 |
    | 基极电流 (IB) | 4.0 A | 4.0 A |
    | 集电极电流 (IC) | 10 A | 10 A |
    | 总功耗 (@TA=+25°C) | 5.0 W | 85.7 W |
    | 工作温度范围 (TJ, Tstg) | -65 to +200°C | -65 to +200°C |
    热阻参数
    - 热阻,结到壳 (RθJC): 1.17 °C/W

    产品特点和优势


    - 高功率处理能力:2N3791和2N3792能够承受高达80V的电压和10A的集电极电流,使得它们在高功率应用中表现优异。
    - 宽工作温度范围:这些晶体管可以在极端的温度条件下正常工作,从-65°C到+200°C。
    - 低热阻:较低的热阻意味着更高的散热效率,有助于提高系统的可靠性和稳定性。
    - 军事级认证:符合MIL-PRF-19500/379标准,确保了其在恶劣环境下的性能。

    应用案例和使用建议


    - 电源管理:2N3791和2N3792适用于各种开关电源和线性电源设计,特别是在需要大电流输出的情况下。
    - 电机控制:这些晶体管可用于驱动直流电机和其他高功率负载。
    - 工业自动化:在自动化控制系统中,它们可以作为继电器或接触器的替代品,以实现更可靠的控制和更高的效率。
    使用建议:
    - 确保使用适当的散热措施来避免过热,特别是当功耗接近最大值时。
    - 在高温环境下使用时,应注意功耗的降额使用,确保其长期稳定运行。

    兼容性和支持


    - 这些晶体管与大多数常见的电路板设计兼容,但需根据具体应用需求选择合适的封装。
    - 泰科公司提供了详尽的技术支持,包括在线文档、培训和技术咨询。

    常见问题与解决方案


    1. 过热导致的性能下降
    - 解决方案:使用散热片或其他有效的散热方法。

    2. 功耗超过额定值
    - 解决方案:减少电流或增加冷却措施,以确保不超过规定的最大功耗。
    3. 无法达到预期的工作温度范围
    - 解决方案:检查是否安装了适当的散热装置,并确认使用环境是否符合要求。

    总结和推荐


    综上所述,2N3791和2N3792 PNP高功率硅晶体管具备卓越的性能和广泛的应用场景,特别适合高功率和高可靠性要求的应用场合。其高电流处理能力和宽泛的工作温度范围使其成为许多复杂电子系统的关键组件。对于需要高性能和稳定性的设计,强烈推荐使用这两款晶体管。

JANTX2N3792参数

参数
晶体管类型 PNP
VEBO-最大发射极基极电压 7V
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 10A
VCBO-最大集电极基极电压 80V
最大集电极发射极饱和电压 2.5V@ 2A,10A
最大功率耗散 5W
配置 -
VCEO-集电极-发射极最大电压 80V
集电极截止电流 5mA
通用封装 TO-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N3792厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。
