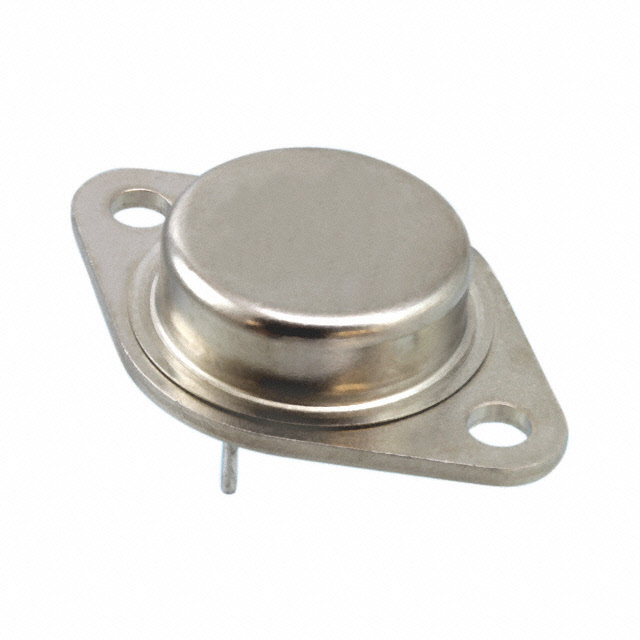

JANTX2N3442

产品分类: 三极管(BJT)
产品描述: NPN 6W 7V 160V 140V 10A TO-3 通孔安装
供应商型号: JANTX2N3442
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3442

JANTX2N3442概述

    # NPN High Power Silicon Transistor 2N3442 技术手册

    产品简介


    本手册详细介绍了型号为2N3442的NPN高功率硅晶体管。此晶体管符合MIL-PRF-19500/370标准,适用于各种严苛的应用环境。2N3442广泛应用于军事、航空航天和工业自动化等领域,因其卓越的性能和稳定性而备受青睐。

    技术参数


    以下是2N3442的技术规格和性能参数:
    - 最大额定值
    - 集电极-发射极电压 (VCEO): 140 Vdc
    - 集电极-基极电压 (VCBO): 160 Vdc
    - 发射极-基极电压 (VEBO): 7.0 Vdc
    - 基极电流 (IB): 7.0 A
    - 集电极电流 (IC): 10 A
    - 总功率耗散 (@ TA = 25°C): 6.0 W
    - 总功率耗散 (@ TC = 25°C): 117 W
    - 工作及存储结温范围 (TJ, Tstg): -55°C 至 +200°C
    - 热特性
    - 热阻,结到外壳 (RθJC): 1.5°C/W
    - 电气特性(TJ = 25°C)
    - 关断特性
    - 集电极-发射极电压 (IC = 3.0 A): 140 Vdc
    - 集电极-发射极击穿电压 (IC = 1.5 A, RBE = 100 Ω): 150 Vdc
    - 集电极-基极击穿电压 (IC = 1.5 A, VEB = 1.5 Vdc): 160 Vdc
    - 集电极-基极截止电流 (VCB = 140 Vdc, VEB = 1.5 Vdc): 1.0 mAdc
    - 发射极-基极截止电流 (VEB = 7.0 Vdc): 1.0 mAdc
    - 接通特性
    - 电流增益 (IC = 3.0 A, VCE = 4.0 Vdc): 20 至 70
    - 集电极-发射极饱和电压 (IC = 3.0 A, IB = 300 mAdc): 1.0 Vdc
    - 基极-发射极电压 (IC = 3.0 A, VCE = 4.0 Vdc): 1.7 Vdc
    - 动态特性
    - 小信号短路前向电流增益 (IC = 3.0 A, VCE = 4.0 Vdc, f = 100 kHz): |hfe| 1.0

    产品特点和优势


    2N3442具有以下独特功能和优势:
    - 高功率处理能力:能承受高达140V的电压和10A的电流。
    - 宽温度范围:-55°C至+200°C的工作温度范围使其适合多种极端环境。
    - 高可靠性:符合军用标准,适用于高要求的应用场景。
    - 低热阻:热阻低,有助于有效散热,保证长期稳定运行。

    应用案例和使用建议


    2N3442广泛应用于以下领域:
    - 军事和航空航天系统
    - 工业自动化设备
    - 通信设备
    使用建议:
    - 在高电流和高电压环境下使用时,确保电路设计能够满足热管理需求。
    - 适当降额使用以延长产品寿命,特别是在高温环境中。
    - 定期检查散热装置,确保其正常工作。

    兼容性和支持


    2N3442可与其他标准接口的电子元件兼容。制造商提供详细的技术文档和支持服务,帮助用户正确安装和使用产品。

    常见问题与解决方案


    - 问题1:如何进行有效的热管理?
    - 解决方案:确保使用适当的散热片或散热器,并定期检查其有效性。根据需要选择合适的散热材料,如导热硅脂。
    - 问题2:如何避免过载?
    - 解决方案:严格按照技术手册中的额定值使用,避免超过最大电流和电压限制。通过监测电路中的电流和电压来防止过载。
    - 问题3:如何判断产品是否损坏?
    - 解决方案:如果出现异常现象,如电流不稳定或电压变化,首先检查电路连接是否正确。如果问题依旧存在,可能需要更换新的晶体管。

    总结和推荐


    总体而言,2N3442是一款高性能、高可靠性的NPN高功率硅晶体管,适用于各种严苛的应用环境。其强大的电流和电压处理能力,以及广泛的温度适用范围,使其成为军事、航空航天和工业自动化领域的理想选择。强烈推荐使用2N3442以获得最佳的性能和可靠性。
    如果您有任何疑问或需要进一步的帮助,请联系制造商获取技术支持。

JANTX2N3442参数

参数
VCBO-最大集电极基极电压 160V
配置 -
最大功率耗散 6W
最大集电极发射极饱和电压 1V@ 300mA,3A
VEBO-最大发射极基极电压 7V
集电极截止电流 -
VCEO-集电极-发射极最大电压 140V
集电极电流 10A
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN
通用封装 TO-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N3442厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N3442数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N3442 JANTX2N3442数据手册

JANTX2N3442封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3970.368
200+ ¥ 3900.096
1000+ ¥ 3864.96
库存: 2000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 39703.68
