JAN2N3737

产品分类: 三极管(BJT)
产品描述: NPN 500mW 5V 10μA 75V 40V 1.5A TO-46-3 通孔安装
供应商型号: JAN2N3737
供应商: 国内现货
标准整包数: 10

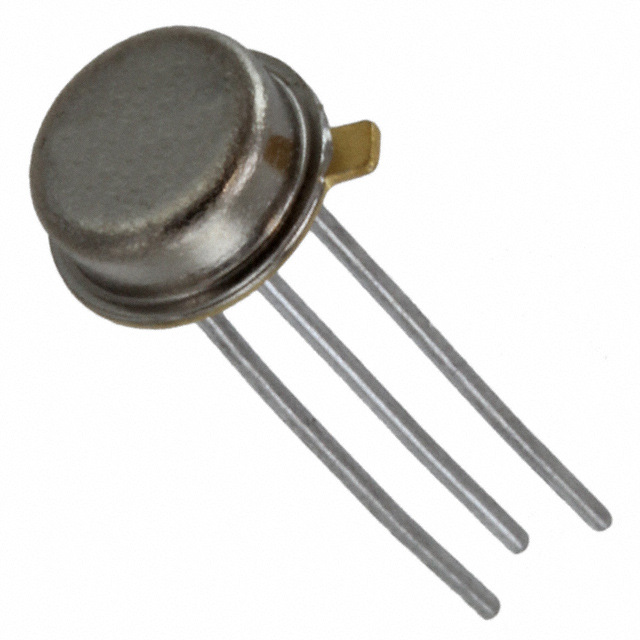

MICROCHIP TECHNOLOGY 三极管(BJT) JAN2N3737

JAN2N3737概述

    电子元器件产品技术手册:NPN硅开关晶体管(2N3735/2N3737系列)

    产品简介


    2N3735/2N3737系列NPN硅开关晶体管是由Microsemi公司生产的高性能半导体元件,符合MIL-PRF-19500/395标准。该系列产品广泛应用于军事、航空、工业控制及通信等领域,是高压高功率电子电路的理想选择。此晶体管具备卓越的开关性能,能够承受极端的工作环境温度范围,特别适合对可靠性要求极高的应用场景。

    技术参数


    以下是该晶体管的关键技术规格:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极击穿电压 | 40 Vdc |
    | 集电极-基极击穿电压 | 75 Vdc |
    | 发射极-基极击穿电压 | 5 Vdc |
    | 集电极电流 1.5 | Adc |
    | 总功耗 2.9 | W |
    | 工作结温范围 | -65 | 200 | °C |
    备注:
    - 在特定温度范围内,需要线性降额(如超过+25°C时按相应速率降额)。
    - 封装形式包括TO-39、TO-5和TO-46。

    产品特点和优势


    1. 宽温域运行:工作结温范围达到-65°C至+200°C,适用于恶劣的工业环境。
    2. 高压耐受能力:最高集电极-发射极击穿电压可达40Vdc,满足高压需求。
    3. 快速开关性能:开关延迟时间为8ns,关闭时间为60ns,非常适合高频应用。
    4. 高可靠性:符合MIL-PRF-19500/395标准,保证在苛刻条件下的稳定运行。
    5. 多种封装选择:提供TO-39、TO-5和TO-46等多种封装形式,便于灵活集成。

    应用案例和使用建议


    典型应用:
    - 军用和航天设备中的功率放大模块。
    - 工业控制系统中的开关电源电路。
    - 高频信号处理电路中的晶体管放大器。
    使用建议:
    - 确保电路设计中充分考虑温度降额规则,避免因过热导致性能下降。
    - 使用高温导热胶和散热片,增强器件的热稳定性。
    - 定期检测集电极电流和功耗,确保运行在安全范围内。

    兼容性和支持


    - 兼容性:2N3735/2N3737系列晶体管可直接替代其他品牌同类产品,无需修改电路设计。
    - 技术支持:Microsemi公司提供详尽的技术文档和在线支持,客户可通过电话或官网联系技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 功耗过高,导致设备过热 | 减少负载电流,改善散热措施 |
    | 开关响应时间慢 | 检查电路设计,确保基极驱动足够强健 |
    | 晶体管工作异常 | 检测供电电压是否超出允许范围 |

    总结和推荐


    总结:
    2N3735/2N3737系列NPN硅开关晶体管以其卓越的性能、广泛的温度适应性和高可靠性,在高压、高功率应用领域表现出色。其快速开关特性和宽温域运行能力使其成为高端电子系统不可或缺的组件。
    推荐:
    强烈推荐用于对可靠性要求极高的军工、航空航天和工业控制领域。对于普通消费级电子应用,也可以根据具体需求进行选择性采用。

JAN2N3737参数

参数
配置 -
最大集电极发射极饱和电压 900mV@ 100mA,1A
VCBO-最大集电极基极电压 75V
VCEO-集电极-发射极最大电压 40V
集电极电流 1.5A
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 10μA
最大功率耗散 500mW
VEBO-最大发射极基极电压 5V
晶体管类型 NPN
通用封装 TO-46-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

JAN2N3737厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN2N3737数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JAN2N3737 JAN2N3737数据手册

JAN2N3737封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 122.718
200+ ¥ 120.546
1000+ ¥ 119.46
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1227.18
