JANTXV2N6990

产品分类: 三极管(BJT)
产品描述: 4 NPN (Quad) 400mW 6V 10μA 75V 50V 800mA FP-14 贴片安装
供应商型号: JANTXV2N6990
供应商: 国内现货
标准整包数: 10

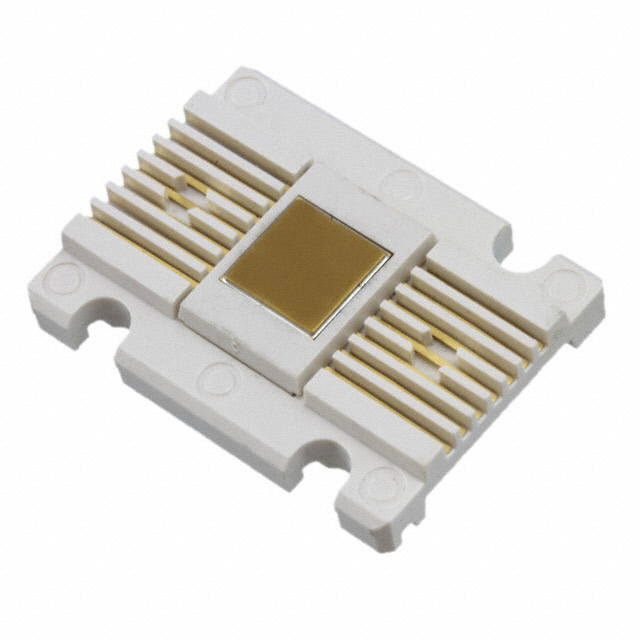

MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N6990

JANTXV2N6990概述

    2N6989/2N6990/2N6990U Multiple (Quad) NPN Silicon Dual Inline and Flatpack Switching Transistor

    1. 产品简介


    产品类型:2N6989、2N6990和2N6990U是多通道(四通道)NPN硅双列直插和扁平封装开关晶体管。
    主要功能:这些晶体管广泛用于各种电力电子设备中,如开关电源、电机驱动和电池管理系统。它们提供高效的电流控制和稳定的电压调节。
    应用领域:适用于工业自动化、通信设备、汽车电子系统以及医疗设备等领域。

    2. 技术参数


    绝对最大额定值
    - 集电极-发射极电压 (VCEO):50Vdc
    - 集电极-基极电压 (VCBO):75Vdc
    - 发射极-基极电压 (VEBO):6.0Vdc
    - 集电极电流 (IC):800mAdc
    - 功耗 (PD):1.5W(2N6989),1.0W(2N6989U,2N6990)
    - 操作及存储结温范围:-65°C至+200°C
    电气特性
    - 集电极-发射极击穿电压 (V(BR)CEO):50Vdc
    - 集电极-基极截止电流 (ICBO):10μAdc(60Vdc,+25°C),10μAdc(75Vdc,+25°C)
    - 发射极-基极截止电流 (IEBO):10μAdc(4.0Vdc),10μAdc(6.0Vdc)
    - 正向电流传输比 (hFE):50-325(取决于集电极电流IC)
    - 集电极-发射极饱和电压 (VCE(sat)):0.3-1.0Vdc
    - 输出电容 (Cobo):8.0pF
    - 输入电容 (Cibo):25pF
    - 开关时间 (ton):35ns(典型值)
    - 关断时间 (toff):300ns(典型值)

    3. 产品特点和优势


    - 高效性:这些晶体管具有高电流传输比,能有效地控制电流。
    - 稳定性:在广泛的温度范围内表现出色的稳定性能,能够在极端环境下保持可靠的工作状态。
    - 可靠性:通过MIL-PRF-19500/559标准认证,适合于严苛的工业应用。
    - 集成性:四通道设计使其在紧凑的空间内提供多个独立的开关控制,简化电路设计。

    4. 应用案例和使用建议


    应用案例:
    - 在开关电源中作为开关管,实现高效的能量转换。
    - 用于电机驱动器中控制电动机的正反转和调速。
    使用建议:
    - 在高温环境中使用时需注意散热设计,以避免热应力对晶体管造成损害。
    - 由于具有较低的输出电容,建议在高速开关应用中使用这些晶体管,但要确保负载能够承受高速切换带来的影响。

    5. 兼容性和支持


    - 这些晶体管可与其他同类NPN硅晶体管互换使用,确保应用兼容性。
    - Microsemi公司提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    6. 常见问题与解决方案


    常见问题:
    - Q:晶体管在高温下工作时发热严重?
    A:使用散热片或散热器以提高热导率,降低晶体管的工作温度。
    - Q:晶体管开启和关闭速度慢?
    A:检查驱动电路,确保足够的门极驱动电流和适当的输入信号波形。
    - Q:晶体管出现短路?
    A:检查电路连接是否正确,确保没有短路发生。

    7. 总结和推荐


    总体来说,2N6989、2N6990和2N6990U多通道NPN硅双列直插和扁平封装开关晶体管是一款高性能、高可靠性的电子元器件,特别适合应用于电力电子和工业自动化等领域。其优良的电气特性和广泛的应用范围使得它们在市场上具有较强的竞争力。因此,强烈推荐这些晶体管作为您的项目中的关键部件。

JANTXV2N6990参数

参数
晶体管类型 4 NPN (Quad)
VEBO-最大发射极基极电压 6V
集电极截止电流 10μA
VCEO-集电极-发射极最大电压 50V
最大功率耗散 400mW
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 1V@ 50mA,500mA
VCBO-最大集电极基极电压 75V
集电极电流 800mA
通用封装 FP-14
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTXV2N6990厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N6990数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N6990 JANTXV2N6990数据手册

JANTXV2N6990封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 556.073
200+ ¥ 546.231
1000+ ¥ 541.31
库存: 155
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 5560.73
