JAN2N2945A

产品分类: 三极管(BJT)
产品描述: PNP 400mW 25V 10μA 25V 20V 100mA TO-46 通孔安装
供应商型号: JAN2N2945A
供应商: 国内现货
标准整包数: 10

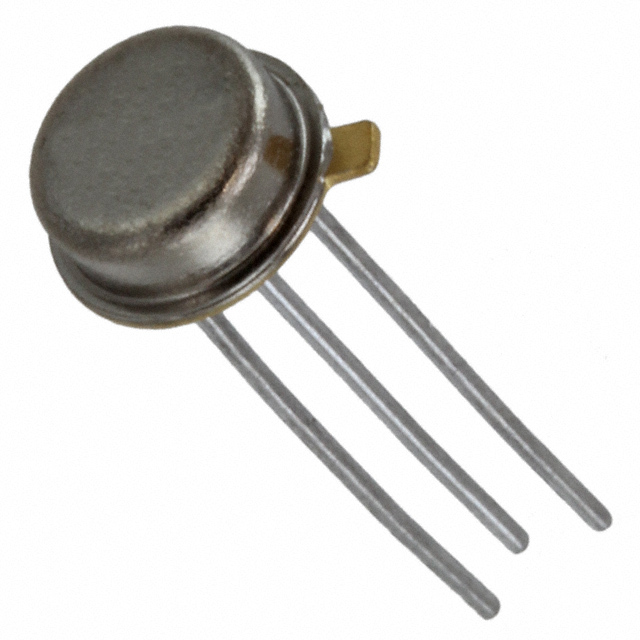

MICROCHIP TECHNOLOGY 三极管(BJT) JAN2N2945A

JAN2N2945A概述

    2N2944A–2N2946A PNP Silicon Small Signal Transistor 技术手册

    1. 产品简介


    2N2944A至2N2946A系列是Microsemi公司生产的PNP硅小信号晶体管,适用于高可靠性应用。此系列产品通过MIL-PRF-19500/382标准认证,达到了JAN、JANTX和JANTXV等级。这些晶体管采用TO-46(TO-206AB)封装形式,并提供表面贴装(UB)版本以满足不同的安装需求。该系列晶体管广泛应用于航空航天、军工等领域,因其高性能和高可靠性而备受青睐。

    2. 技术参数


    - 工作温度范围:-65°C 至 +200°C
    - 热阻:435°C/W
    - 最大集电极电流:-100mA
    - 最大基极电压:-15V/-25V/-40V
    - 最大集电极-发射极电压:-10V/-20V/-35V
    - 最大总功率耗散:400mW (在+25°C时)

    3. 产品特点和优势


    - 高可靠性:通过JAN、JANTX和JANTXV认证,符合MIL-PRF-19500/382标准。
    - 低功耗:具有出色的热稳定性和较低的功耗。
    - 高精度:适用于精密控制电路,具有良好的静态特性和动态特性。
    - 兼容性强:支持多种安装方式,如TO-46和UB封装,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 应用案例:在航空航天、卫星通信和军事电子系统中广泛应用。
    - 使用建议:
    - 确保在高温环境下工作时,适当降低功率耗散,避免过热。
    - 在组装过程中注意引脚的正确连接顺序,确保良好的电气连接。
    - 使用适当的散热措施,如散热片,以提高长期稳定性。

    5. 兼容性和支持


    - 兼容性:支持多种安装方式,如TO-46和UB封装。
    - 技术支持:Microsemi提供详细的技术文档和专业的技术支持服务,帮助客户解决各种应用中的问题。

    6. 常见问题与解决方案


    - 问题:如何选择合适的封装?
    - 解答:根据具体的应用场景选择合适的封装形式,如TO-46适合传统安装,UB封装则适合表面贴装。
    - 问题:如何判断晶体管是否损坏?
    - 解答:可以通过万用表测量静态特性(如集电极-发射极电压和集电极电流),并与手册中的数据进行比较。

    7. 总结和推荐


    综上所述,2N2944A至2N2946A系列PNP硅小信号晶体管是一款高性能、高可靠性的产品。它不仅具备出色的静态和动态特性,还具有广泛的兼容性和技术支持。因此,我们强烈推荐使用这款晶体管,特别是在高可靠性要求的应用场景中。

JAN2N2945A参数

参数
VEBO-最大发射极基极电压 25V
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 10μA
VCBO-最大集电极基极电压 25V
配置 -
最大功率耗散 400mW
VCEO-集电极-发射极最大电压 20V
晶体管类型 PNP
最大集电极发射极饱和电压 -
集电极电流 100mA
通用封装 TO-46
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN2N2945A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN2N2945A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JAN2N2945A JAN2N2945A数据手册
