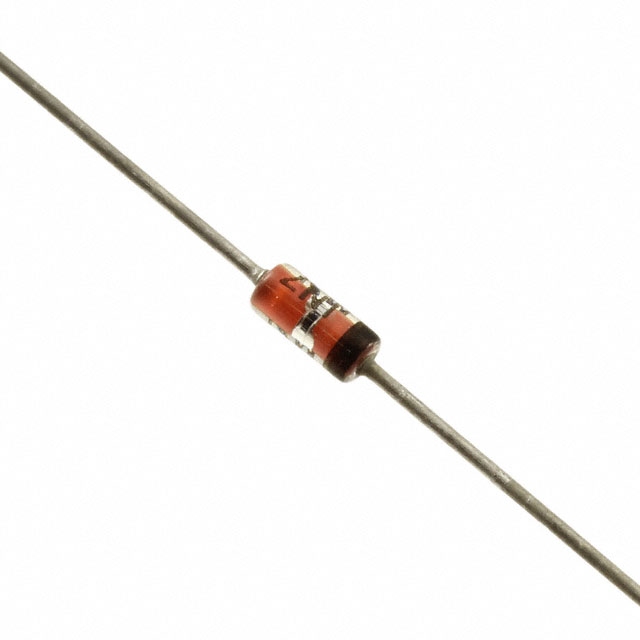

JANTX1N4938-1

产品分类: 整流二极管/整流桥
产品描述: 2A 50ns 100pA 100mA DO-35 通孔安装
供应商型号: UA-JANTX1N4938-1
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N4938-1

JANTX1N4938-1概述


    产品简介


    1N4938-1 是一款由Microsemi生产的密封玻璃封装二极管,适用于广泛的应用领域。该产品属于开关二极管,具有冶金结合和双插件结构,以确保高度可靠性和密封性。1N4938-1 可以用于多种工业和军事应用,符合MIL-PRF-19500/169标准。

    技术参数


    - 封装: 螺纹密封玻璃包装(符合MIL-PRF-19500/169标准)
    - 引线材料: 钢芯铜
    - 引线镀层: 锡铅
    - 热阻抗(RθJL): 最大250°C/W(在L=0.375英寸时)
    - 热阻抗(ZθJX): 最大70°C/W
    - 标记方式: 数字和字母组合
    - 极性: 阴极端带有标记带
    - 最大额定值:
    - 操作温度:-65°C 至 +175°C
    - 存储温度:-65°C 至 +175°C
    - 冲击电流 A(正弦波,1μs):2.0A
    - 冲击电流 B(正弦波,1S):0.5A
    - 总功率耗散:500mW
    - 操作电流:100mA(TA= +25°C)
    - 功率降额因子:高于TA=+25°C,每度0.667mA
    - 直流反向电压(VRWM):175V

    产品特点和优势


    1N4938-1 的主要特点包括:
    - 可选认证级别: 可用于JAN、JANTX和JANTXV级别的产品
    - 高可靠性: 真空密封设计,提供高稳定性和防潮性能
    - 低电容: 在0V条件下电容最大为5pF,适合高频应用
    - 快速恢复时间: 最大恢复时间为50ns
    - 高耐压: 反向电压可达175V
    这些特点使得1N4938-1在苛刻环境下依然表现出色,具有很高的市场竞争力。

    应用案例和使用建议


    1N4938-1 主要应用于开关电源、电信设备、汽车电子、航空航天等领域。以下是几个具体的应用案例和使用建议:
    - 开关电源: 由于其低电容和快速恢复时间,1N4938-1非常适合用于开关电源的整流和保护电路。在设计中需要考虑合适的散热措施,避免过热损坏。

    - 通信设备: 在高频通信系统中,1N4938-1可以作为信号整流和保护二极管使用。根据手册中的技术参数,确保选择合适的偏置电压和电流,以避免反向漏电流过大。
    - 汽车电子: 1N4938-1 也可以用于汽车电子系统的稳压和保护电路。在严酷的工作环境下,其密封性和稳定性使其成为优选。
    使用建议:
    - 散热设计: 尽管具有较高的热阻抗,仍需注意散热设计,特别是在大功率应用中。
    - 环境适应性: 由于能够在-65°C到+175°C的温度范围内正常工作,可以在极端环境下可靠运行。

    兼容性和支持


    1N4938-1 支持广泛的电气特性,包括直流和交流电特性。它与其他标准开关二极管和电源管理器件具有良好的兼容性。Microsemi提供了全面的技术支持和服务,包括详细的安装指南、故障排查文档和在线技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q1: 如何避免二极管过热?
    - A1: 确保散热设计合理,使用适当的散热器或散热片。同时,遵守规定的最大功率耗散限制。
    - Q2: 在高温环境中工作,如何保持二极管的性能?
    - A2: 在高温环境下使用时,需要进行适当的降额设计,根据手册中的降额因子调整操作电流。
    - Q3: 如何确认二极管的极性?
    - A3: 阴极端带有标记带,检查引脚上的标记即可确认极性。

    总结和推荐


    总体而言,1N4938-1是一款性能优异的开关二极管,具有出色的耐温性和密封性,适用于各种严苛环境。在选择电子元器件时,这款产品无疑是一个可靠的选择。无论是工业应用还是军事应用,1N4938-1都能提供卓越的性能和可靠性。强烈推荐在需要高性能、高可靠性的应用中选用1N4938-1。

JANTX1N4938-1参数

参数
Ir - 反向电流 100pA
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 2A
配置 -
If - 正向电流 100mA
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4938-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
