JANTX1N6638US

产品分类: 整流二极管/整流桥
产品描述: 2.5A 4.5ns 500nA 300mA SQ-MELF 贴片安装
供应商型号: JANTX1N6638US
供应商: Master
标准整包数: 5

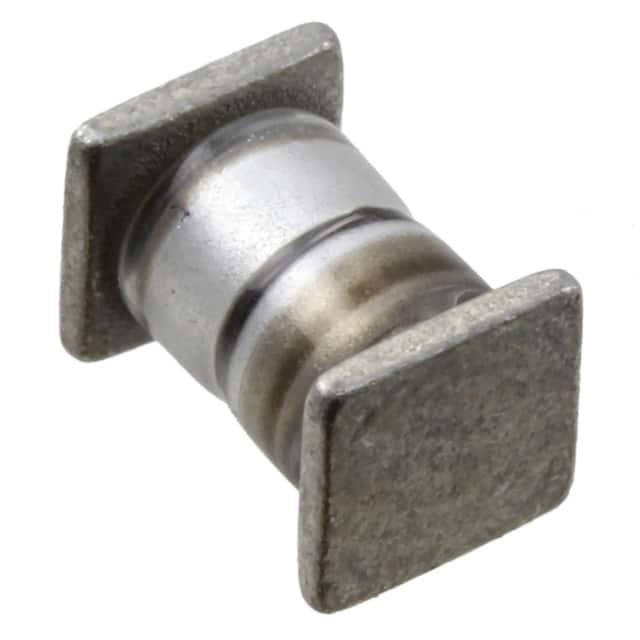

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N6638US

JANTX1N6638US概述


    产品简介


    1N6638US, 1N6642US, 1N6643US 高速开关二极管
    Microsemi Corporation 提供的1N6638US, 1N6642US, 和 1N6643US是符合JEDEC标准的表面贴装二极管,广泛应用于军事级和商业级电子产品中。这些二极管因其高速切换能力和低电容特性而备受青睐,适用于计算机、外设设备、磁芯存储、薄膜存储、平板存储以及其他快速切换应用场合。

    技术参数


    | 参数/测试条件 | 符号 | 值 | 单位 |
    ||
    | 结温和存储温度 | TJ 和 TSTG | -65 至 +175 | °C |
    | 热阻:结到端盖 | RӨJEC | 40 | °C/W |
    | 热阻:结到环境(1) | RӨJA | 250 | °C/W |
    | 峰值正向浪涌电流(@ TA = +25°C) | IFSM | 2.5 | A |
    | 平均整流正向电流(@ TA = +75°C) | IO | 300 | mA |
    | 反向击穿电压:1N6638US | VBR | 150 | V |
    | 反向击穿电压:1N6642US | VBR | 100 | V |
    | 反向击穿电压:1N6643US | VBR | 75 | V |
    | 工作峰值反向电压:1N6638US | VRWM | 125 | V |
    | 工作峰值反向电压:1N6642US | VRWM | 75 | V |
    | 工作峰值反向电压:1N6643US | VRWM | 50 | V |

    产品特点和优势


    1. 高速恢复时间:提供超快的恢复速度,适用于高频信号处理。
    2. 低电容:非常低的电容特性,特别适合高频率应用。
    3. 无空腔玻璃封装:提供更稳定可靠的性能。
    4. 多种可靠性等级:提供JAN、JANTX、JANTXV和JANS等不同可靠性等级。
    5. 罗氏合规:部分型号可提供符合RoHS要求的版本。
    6. 替代现有型号:可作为1N4148UR, 1N4148UR-1, 1N4150UR-1, 和1N914UR等型号的直接替代品。

    应用案例和使用建议


    应用案例:这些二极管常用于高密度安装的电路中,如高频率数据线路、RS-232及RS-422接口网络、以太网10 Base T以及交换核心驱动器等。它们的小巧尺寸和低电容特性使其非常适合用于高密度布局的应用场合。
    使用建议:
    1. 在高频率应用中,确保电路板的散热设计能够有效降低热阻,避免二极管过热。
    2. 对于需要长期工作的应用,建议选择可靠性更高的JAN、JANTX或JANS级别的产品。
    3. 在使用过程中,注意不要超过最大额定电压和电流限制,以免损坏二极管。

    兼容性和支持


    这些二极管支持商业和军事级应用,并且可通过不同的封装形式满足不同的需求。Microsemi Corporation提供了详尽的技术支持,包括在线资源、客户支持和技术咨询,确保用户能够获得最佳的应用体验和帮助。

    常见问题与解决方案


    1. 问题:如何判断二极管是否符合RoHS标准?
    解决方案:查看产品型号后的后缀代码,例如"e3"表示RoHS合规。

    2. 问题:如何确定最适合的应用温度范围?
    解决方案:根据手册中的数据表,可以选择最合适的型号来匹配特定的温度范围。

    总结和推荐


    综上所述,1N6638US, 1N6642US, 和 1N6643US 高速开关二极管在各种快速切换应用中表现出色,具备高速恢复时间和低电容的优点,特别适合高密度安装的需求。结合Microsemi Corporation提供的丰富技术支持,这些产品无疑是高性能和可靠性的首选。因此,强烈推荐在需要高可靠性、高速度应用的项目中使用这些二极管。
    如有进一步的问题或需要更多信息,请访问 [Microsemi 官方网站](http://www.microsemi.com) 获取最新的资料和信息。

JANTX1N6638US参数

参数
正向浪涌电流 2.5A
配置 -
If - 正向电流 300mA
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 4.5ns
通用封装 SQ-MELF
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

JANTX1N6638US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6638US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N6638US JANTX1N6638US数据手册

JANTX1N6638US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.5095 ¥ 63.6055
25+ $ 7.0414 ¥ 58.5463
50+ $ 6.7471 ¥ 56.0994
100+ $ 6.519 ¥ 54.1741
250+ $ 6.4566 ¥ 52.8731
500+ $ 6.4566 ¥ 52.8731
库存: 213
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 318.02
