JANTX1N4249

产品分类: 整流二极管/整流桥
产品描述: 25A 5μs 1μA 1A 通孔安装
供应商型号: JANTX1N4249
供应商: Master
标准整包数: 5

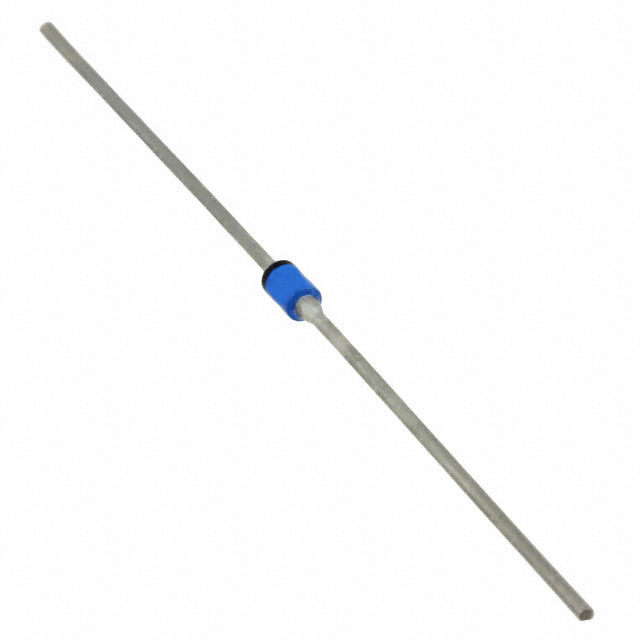

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N4249

JANTX1N4249概述

    # 微秒级高性能整流二极管技术手册

    产品简介


    本产品系列为“标准恢复时间”整流二极管,符合MIL-PRF-19500/286军用规范,适用于不能容忍任何故障的高可靠性应用场景。该系列二极管采用无空隙玻璃密封结构,内部“类别I”冶金结合技术确保了卓越的稳定性。这些二极管的工作峰值反向电压范围为200至1000伏特,非常适合桥式整流器、半桥电路以及捕捉二极管等广泛应用。

    技术参数


    | 型号 | 工作峰值反向电压(VRWM) | 最小击穿电压(VBR)@100μA | 平均整流正向电流(IO) | 最大正向电压(VF)@3A | 最大反向漏电流(IR)@VRWM | 最大浪涌电流(IFSM) | 最大反向恢复时间(trr) |

    | 1N4245 | 200V | 240V | 1.00A | 1.3V | 150μA | 25A | 5.0μs |
    | 1N4246 | 400V | 480V | 1.00A | 1.3V | 150μA | 25A | 5.0μs |
    | 1N4247 | 600V | 720V | 1.00A | 1.3V | 150μA | 25A | 5.0μs |
    | 1N4248 | 800V | 960V | 1.00A | 1.3V | 150μA | 25A | 5.0μs |
    | 1N4249 | 1000V | 1150V | 1.00A | 1.3V | 150μA | 25A | 5.0μs |
    其他关键参数包括:结温和存储温度范围为-65°C至+175°C;热阻为42°C/W(接点到引脚,3/8英寸引脚长度);峰值浪涌电流可达25A@8.3ms半正弦波。

    产品特点和优势


    特点:
    1. 符合JEDEC标准,型号从1N4245到1N4249;
    2. 空隙自由、气密性玻璃封装;
    3. 内部“类别I”冶金结合技术;
    4. 工作峰值反向电压覆盖200至1000伏特;
    5. 可提供JAN、JANTX、JANTXV认证版本;
    6. 表面贴装型二极管可通过添加“US”后缀获得(参见1N5614US至1N5622US数据表)。
    优势:
    - 极端恶劣环境下的高可靠表现;
    - 高正向浪涌能力;
    - 超低热阻设计;
    - 控制良好的雪崩效应及峰值反向功率能力;
    - 本征抗辐射性能优异。
    应用案例与使用建议
    应用场景:
    - 军事及其他高可靠性需求场景;
    - 桥式整流器、半桥电路、捕捉二极管等通用整流用途;
    - 各类需要高效能、稳定性的电力系统。
    使用建议:
    - 在极端温度条件下运行时,请特别注意散热措施;
    - 设计电路时应预留足够的反向恢复时间以避免过压现象;
    - 定期检查二极管工作状态,确保长期正常运行。

    兼容性和支持


    Microsemi公司不仅提供了广泛的产品线来满足不同电流等级的需求,还为所有系列产品提供了详尽的技术文档和支持服务。此外,对于表面贴装版本,客户可以直接参考相关数据表获取更多信息。

    常见问题与解决方案


    问题1:如何判断二极管是否损坏?
    解答:通过万用表测试二极管的正向导通电压,若超出规定范围,则可能已损坏。
    问题2:如何改善反向恢复时间?
    解答:适当降低工作频率或增大外部电感值可以有效缩短反向恢复时间。
    总结与推荐
    综上所述,Microsemi公司的1N4245至1N4249系列整流二极管凭借其卓越的质量、广泛的适用性和强大的技术支持,在高可靠性应用领域占据重要地位。如果您正在寻找一款能够在严苛环境下依然保持出色性能的整流器件,那么这一系列无疑是一个值得信赖的选择。强烈推荐给那些对产品质量要求极高的行业用户。

JANTX1N4249参数

参数
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 5μs
正向浪涌电流 25A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4249厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4249数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N4249 JANTX1N4249数据手册
