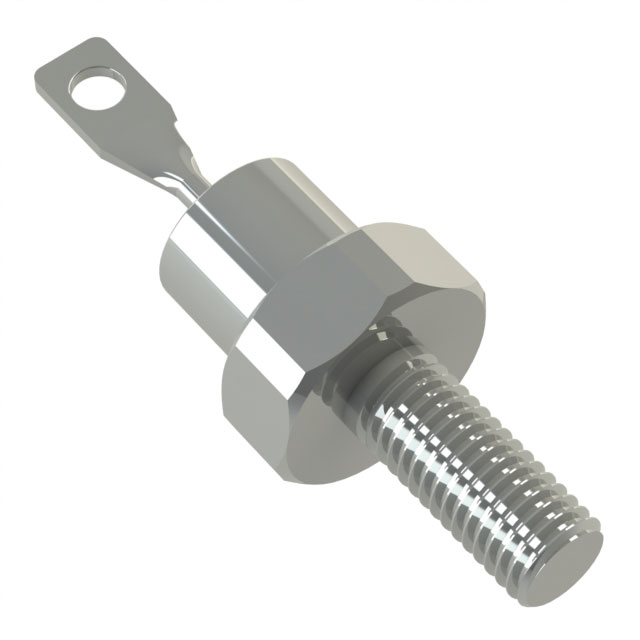

JANTX1N1206AR

产品分类: 整流二极管/整流桥
产品描述: 250A 10μA 12A DO-203AA,DO-4 螺纹安装,铰轴安装
供应商型号: 494-JANTX1N1206AR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N1206AR

JANTX1N1206AR概述

    高可靠性整流二极管技术手册

    产品简介


    本手册介绍的是Microsemi公司生产的高可靠性整流二极管(High Reliability Power Rectifier)。这些整流二极管广泛应用于各种高可靠性系统中,如航空、航天、国防、医疗设备等领域。产品系列包括1N1202A、1N1202AR、1N3671A、1N3671AR等多个型号,均通过MIL-PRF-19500/260认证。

    技术参数


    | 参数名称 | 符号 | 最小值 | 最大值 | 单位 |

    | 峰值重复反向电压 | VRWM 200 | V |
    | 平均正向电流 (TC = 150°C) | IF 12 | A |
    | 峰值浪涌正向电流 | IFSM 240 | A |
    | 热阻抗(结到壳) | Rθjc 2.0 | °C/W |
    | 操作结温范围 | TC | -65 | 150 | °C |
    | 存储温度范围 | Tstg | -65 | 200 | °C |
    | 正向电压 IF = 38A, Tj = 25°C | IF = 240A, Tj = 25°C | VF | 1.35 | 2.3 | V |
    |
    | 反向电流 (Tj = 25°C) | IR 5 | μA |
    | 反向电流 (Tj = 150°C) | IR 1.0 | mA |
    \ 脉冲测试:脉宽 300 μsec,占空比 2%

    产品特点和优势


    - 玻璃钝化芯片:提高了长期可靠性和稳定性。
    - 玻璃-金属密封结构:提供了优异的耐湿性和耐腐蚀性。
    - 240安培浪涌电流能力:确保在瞬态高压条件下仍能正常工作。
    - 最大反向电压达1000伏特:适用于高电压环境。
    - 耐极端温度范围:可在-65°C至+200°C的温度范围内稳定运行。

    应用案例和使用建议


    这些整流二极管适用于各种高可靠性电路中,如开关电源、通信设备、医疗仪器等。实际应用中,可以通过图1至图5中的图表了解正向和反向特性。建议在设计过程中充分考虑热管理问题,以避免因过热导致的性能下降。

    兼容性和支持


    该产品与多种标准封装兼容,如DO-203AA(以前称为DO-4),适用于广泛的电路板设计。厂商提供全面的技术支持和售后服务,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    1. Q: 整流二极管在高温下能否保持稳定?
    A: 是的,该产品可在-65°C至+200°C的温度范围内稳定工作。请确保正确的散热设计以防止过热。
    2. Q: 如何测试反向电流?
    A: 在室温和高温(150°C)条件下,分别施加不同的反向电压并测量电流。确保在测试过程中遵守手册中的规范。
    3. Q: 在高湿度环境下使用时需要注意什么?
    A: 由于采用了玻璃-金属密封结构,该产品具有很好的耐湿性。但仍需注意环境湿度不要超过产品说明书的要求。

    总结和推荐


    Microsemi公司的高可靠性整流二极管凭借其出色的性能和广泛的适用范围,在高可靠性系统中表现出色。尤其适合那些需要长期稳定工作的应用场景。强烈推荐该产品用于对可靠性要求极高的场合。
    希望以上内容能帮助您更好地理解和使用Microsemi公司的高可靠性整流二极管。如需更多信息,请参考官方技术手册或联系技术支持团队。

JANTX1N1206AR参数

参数
反向恢复时间 -
正向浪涌电流 250A
配置 -
If - 正向电流 12A
Ir - 反向电流 10μA
Vr-反向电压 -
通用封装 DO-203AA,DO-4
安装方式 螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

JANTX1N1206AR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N1206AR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N1206AR JANTX1N1206AR数据手册

JANTX1N1206AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
