JANTXV1N5819-1

产品分类: 整流二极管/整流桥
产品描述: 25A 50μA 1A DO-41 通孔安装
供应商型号: 494-JANTXV1N5819-1
供应商: Mouser
标准整包数: 1

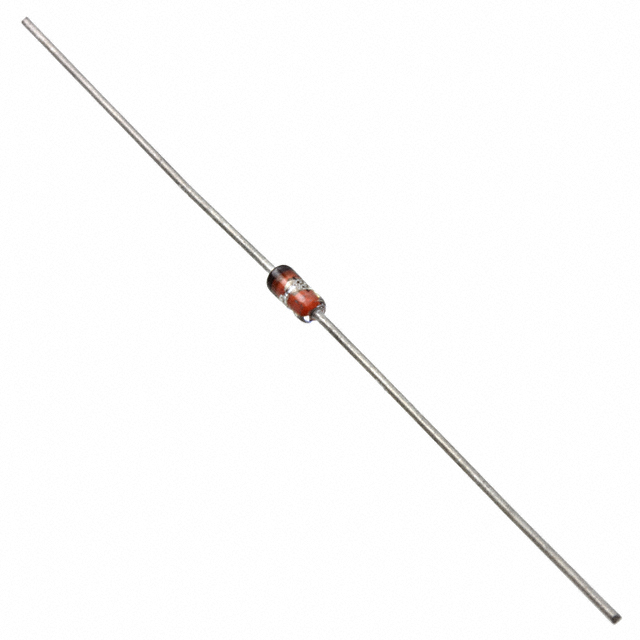

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N5819-1

JANTXV1N5819-1概述

    # 1 Amp Schottky Barrier Rectifiers: 1N5818-1, 1N5819-1, 1N6759-1 – 1N6761-1 技术手册

    产品简介


    1 Amp Schottky Barrier Rectifiers(1安培肖特基势垒整流器)是一系列高性能、高可靠性的小型化整流器,主要适用于军事级和商业级应用。这些整流器通过了MIL-PRF-19500/586认证,适用于高密度安装和要求苛刻的应用场景。系列产品包括1N5818-1、1N5819-1、1N6759-1至1N6761-1和DSB1A20至DSB1A100等型号,提供多种封装形式,以满足不同需求。

    技术参数


    基本信息
    - 型号: 1N5818-1, 1N5819-1, 1N6759-1 – 1N6761-1 和 DSB1A20 – DSB1A100
    - 制造商: Microsemi Corporation
    - 包装: DO-41玻璃封装(也可选择DO-213AB表面贴装封装)
    - 认证: Qualified per MIL-PRF-19500/586
    - 级别: JAN, JANTX, JANTXV 和 JANS(仅限部分型号)
    最大额定值
    - 存储温度范围: -65°C 至 +150°C
    - 结温: 1N5819-1: -65°C 至 +125°C; 1N6761-1: -65°C 至 +150°C
    - 热阻: 结到引脚: 70°C/W;结到环境: 220°C/W
    - 平均整流输出电流: 1.0A
    - 浪涌峰值正向电流: 25A
    - 焊接温度: 260°C (10秒)
    电气特性
    - 总电容: 不同型号范围:0.9pF至12pF
    - 反向漏电流: 不同型号范围:0.05mA至5mA
    - 最大正向电压: 不同型号范围:0.34V至0.69V
    - 最小击穿电压: 不同型号范围:30V至100V
    - 工作峰值反向电压: 不同型号范围:20V至100V

    产品特点和优势


    - 高可靠性: 经过MIL-PRF-19500/586认证,符合军事标准,适用于严苛环境。
    - 低漏电流: 具有低反向漏电流,保证高效率。
    - 小尺寸: 小巧的设计便于高密度安装。
    - 抗静电能力: 非静电敏感,适用于多种操作环境。
    - 封装多样: 可选DO-41和DO-213AB两种封装形式,适用于不同的应用需求。

    应用案例和使用建议


    应用场景
    - 军事及航空航天领域的高可靠性应用
    - 通信系统和信号处理
    - 汽车电子系统
    使用建议
    - 在高密度安装时,确保充分散热,避免过热。
    - 选用合适的封装类型以匹配具体应用需求。
    - 确保连接质量良好,避免因接触不良导致性能下降。

    兼容性和支持


    - 兼容性: 支持多种封装和电气特性,适用于广泛的电子设备。
    - 支持: Microsemi Corporation提供详尽的技术支持,包括产品手册、应用指南和技术文档等。

    常见问题与解决方案


    1. Q: 如何判断整流器是否达到其额定性能?
    - A: 检查相关电气参数如反向电压、正向电压、反向电流等是否满足产品手册中的规定值。

    2. Q: 如何选择合适的型号?
    - A: 根据具体应用需求选择合适的工作峰值反向电压和电流等级,同时考虑环境条件和可靠性要求。

    总结和推荐


    综上所述,1 Amp Schottky Barrier Rectifiers(1安培肖特基势垒整流器)以其高可靠性、低漏电流和多样的封装选择成为各类应用的理想选择。其广泛的应用领域和严格的认证标准使其在市场上具备很强的竞争力。推荐对于需要高可靠性的军事及商用应用场合使用这些整流器。

JANTXV1N5819-1参数

参数
Ir - 反向电流 50μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 25A
配置 -
If - 正向电流 1A
5.21mm(Max)
2.72mm(Max)
通用封装 DO-41
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTXV1N5819-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N5819-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N5819-1 JANTXV1N5819-1数据手册

JANTXV1N5819-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.974 ¥ 143.4303
100+ $ 14.385 ¥ 121.5533
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 143.43
