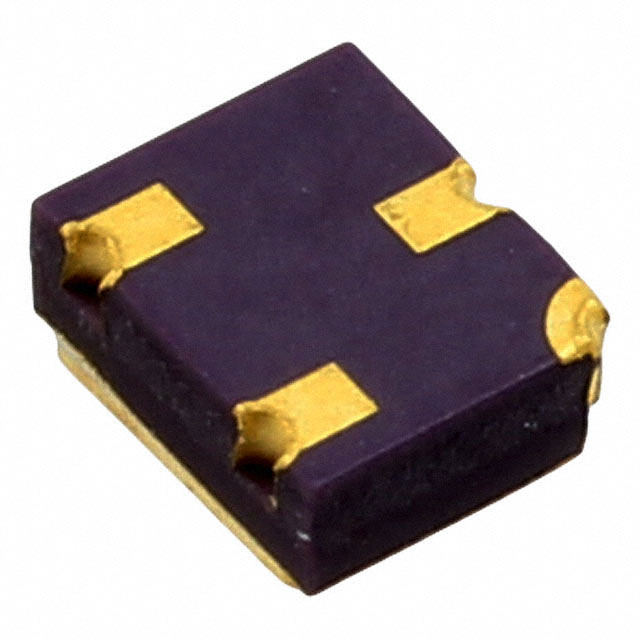

JANS2N2222AUBC

产品分类: 三极管(BJT)
产品描述: NPN 500mW 6V 50nA 75V 50V 800mA 3-SMD 贴片安装
供应商型号: 494-JANS2N2222AUBC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANS2N2222AUBC

JANS2N2222AUBC概述

    2N2221A 和 2N2222A 系列 NPN 硅开关晶体管技术手册
    Microsemi公司(www.microsemi.com)提供了高可靠性的2N2221A和2N2222A系列NPN硅开关晶体管。这些晶体管通过了MIL-PRF-19500/255标准认证,适用于各种工业和军事应用。

    产品简介


    2N2221A和2N2222A系列晶体管属于NPN硅开关类型,主要用于控制电路中的电流。它们广泛应用于电信设备、汽车电子系统、航空航天设备以及各类自动控制系统。这两种晶体管的不同型号还包括军用级版本(JAN, JANTX, JANTXV, JANS),以满足不同领域的质量要求。

    技术参数


    以下是2N2221A和2N2222A系列晶体管的主要技术规格:
    | 参数 | 最小值 | 最大值 | 单位 |

    | 集电极-发射极击穿电压 | 50 | - | Vdc |
    | 集电极-基极截止电流 | 10 | - | μAdc |
    | 发射极-基极截止电流 | 10 | - | μAdc |
    | 前向电流传输比(IC=150mA,VCE=10Vdc) | 30 | 120 | - |
    | 集电极-发射极饱和电压(IC=150mA,IB=15mA) | 0.3 | 1.0 | Vdc |
    | 基极-发射极饱和电压(IC=150mA,IB=15mA) | 0.6 | 2.0 | Vdc |
    | 开关时间(ton) | - | 35 | ηs |
    | 关断时间(toff) | - | 300 | ηs |

    产品特点和优势


    - 耐高温和低温:2N2221A和2N2222A系列晶体管能够在-65°C至+200°C的温度范围内稳定工作。
    - 高可靠性:通过了MIL-PRF-19500/255标准认证,确保在恶劣环境下也能保持高性能。
    - 低导通电压:集电极-发射极饱和电压仅为0.3Vdc,提高了系统的整体效率。
    - 快速开关能力:最大开关时间为35纳秒,适合高速信号处理。

    应用案例和使用建议


    这些晶体管在多个领域有着广泛应用,如电信设备中的信号放大、汽车电子系统中的马达控制、以及航空航天设备中的电源管理。在使用时,建议在设计阶段考虑散热措施,特别是在高功率应用中,以防止过热损坏。根据手册提供的图表,可以确定在不同温度下的最大功耗限制,以实现最佳性能。

    兼容性和支持


    2N2221A和2N2222A系列晶体管与常见的PCB封装相兼容,可轻松集成到现有设计中。Microsemi公司提供详细的技术支持文档和客户服务中心,确保用户能够获得全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何计算最大功耗?
    - 解答:根据手册中的信息,在不同的工作温度下,需要对晶体管的最大功耗进行线性降额。例如,在TA>37.5°C时,每升高1°C需降额3.08mW,而在TA>63.5°C时,每升高1°C需降额4.76mW。
    2. 问题:如何避免过度发热?
    - 解答:建议采用外部散热片或冷却风扇来辅助散热。在设计时,合理规划PCB布局,增加铜箔面积以增强散热效果。

    总结和推荐


    综上所述,2N2221A和2N2222A系列晶体管以其高可靠性、宽温范围和快速开关能力,在多种应用场景中表现出色。如果你正在寻找一款适用于苛刻环境的高性价比晶体管,强烈推荐使用这一系列的产品。Microsemi公司提供的全方位技术支持和优质客户服务将进一步增强用户的使用体验。

JANS2N2222AUBC参数

参数
晶体管类型 NPN
配置 -
VCBO-最大集电极基极电压 75V
集电极电流 800mA
最大集电极发射极饱和电压 1V@ 50mA,500mA
集电极截止电流 50nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 6V
最大功率耗散 500mW
通用封装 3-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装
