首页  >  产品百科  >  JANTXV2N2222AUA

JANTXV2N2222AUA

产品分类: 三极管(BJT)
产品描述: NPN 500mW 6V 50nA 75V 50V 800mA 4-SMD 贴片安装
供应商型号: 1086-3054-ND
供应商: Digi-Key
标准整包数: 1

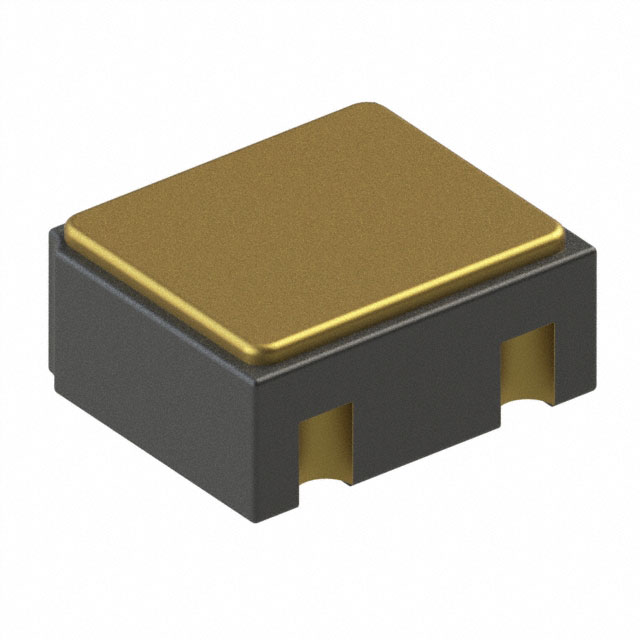

MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N2222AUA

JANTXV2N2222AUA概述

    NPN Silicon Switching Transistor 技术手册解析

    产品简介


    本文档介绍了Microsemi公司生产的NPN硅双极型晶体管,型号为2N2221A和2N2222A。该系列晶体管适用于多种电子设备中,主要用作开关或放大器。2N2221A和2N2222A符合MIL-PRF-19500/255标准,被广泛应用于工业控制、通信系统及军事领域。

    技术参数


    - 最大额定值:
    - 集电极-发射极电压 (VCEO): 50 Vdc
    - 集电极-基极电压 (VCBO): 75 Vdc
    - 发射极-基极电压 (VEBO): 6.0 Vdc
    - 集电极电流 (IC): 800 mAdc
    - 总功率耗散 (PT): 0.5 W (TA = +25°C)
    - 热特性:
    - 热阻抗 (RθJA): 210°C/W(根据具体型号变化)
    - 超过+37.5°C时线性降额3.08mW/°C,超过+63.5°C时线性降额4.76mW/°C
    - 电气特性:
    - 反向击穿电压 (V(BR)CEO): 50 Vdc (IC = 10mAdc)
    - 基极-集电极截止电流 (ICBO): ≤10 μAdc (VCB = 75Vdc 或 60Vdc)
    - 基极-发射极截止电流 (IEBO): ≤10 μAdc (VEB = 6.0Vdc 或 4.0Vdc)
    - 集电极-发射极饱和电压 (VCE(sat)): 0.3-1.0 Vdc (IC = 150mAdc 或 500mAdc, IB = 15mAdc 或 50mAdc)
    - 增益 (hFE): 20-325 (IC = 0.1mAdc 到 500mAdc)
    - 输出电容 (Cobo): 8.0 pF (VCB = 10Vdc, IE = 0)
    - 输入电容 (Cibo): 25 pF (VEB = 0.5Vdc, IC = 0)
    - 开关时间 (ton): 35 ηs
    - 关断时间 (toff): 300 ηs (脉冲宽度 = 300μs, 占空比 ≤ 2.0%)

    产品特点和优势


    - 稳定性高:符合MIL-PRF-19500/255标准,确保在恶劣环境下的可靠性和稳定性。
    - 高增益:增益范围广,从20到325不等,适合不同的应用需求。
    - 低饱和电压:饱和电压低至0.3 Vdc,有助于提高能效。
    - 快响应速度:开关时间短,适合高频应用。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化:用于控制系统中的开关元件。
    - 通信设备:在通信模块中作为放大器或开关使用。
    - 军事设备:用于各种军用电子系统中。
    - 使用建议:
    - 在使用过程中应注意散热,避免超过最大功率耗散。
    - 根据负载情况调整驱动电流,以获得最佳性能。
    - 选择合适的封装形式(如TO-18、UA、UB、UBC),以适应不同应用场合的需求。

    兼容性和支持


    - 兼容性:
    - 2N2221A和2N2222A分别采用TO-18、UA、UB、UBC封装形式,这些封装形式在市场上较为通用,容易与其他设备兼容。
    - 2N2221AUA、2N2222AUA为3引脚封装,2N2221A、2N2222A为4引脚封装,可根据需要进行选择。
    - 支持:
    - Microsemi提供详尽的技术支持文档,帮助用户更好地理解和使用该系列产品。
    - 客户可访问官方网站获取更多资料和技术支持服务。

    常见问题与解决方案


    - Q: 为什么晶体管的温度会升高?
    - A: 可能是由于散热不良导致的。请确保在安装时使用适当的散热片,并保持周围环境通风良好。
    - Q: 如何判断晶体管是否损坏?
    - A: 使用万用表测量各引脚之间的电阻,如果读数异常,则可能已损坏。同时,检查散热是否正常,工作环境是否稳定。
    - Q: 晶体管的工作电流是否可以超过额定值?
    - A: 不可以,工作电流不得超过额定值,否则可能导致损坏。建议按照手册中的建议值操作。

    总结和推荐


    总体来看,Microsemi公司的2N2221A和2N2222A是一款性能优异、可靠性高的NPN硅双极型晶体管。无论是工业控制、通信设备还是军事领域,它都能胜任其角色。尽管初始成本较高,但从长远来看,其高性能和长寿命使其成为值得推荐的产品。强烈推荐给需要高性能晶体管的应用开发者和制造商。

JANTXV2N2222AUA参数

参数
最大功率耗散 500mW
集电极电流 800mA
VCBO-最大集电极基极电压 75V
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 50nA
最大集电极发射极饱和电压 1V@ 50mA,500mA
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 6V
晶体管类型 NPN
配置 -
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTXV2N2222AUA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N2222AUA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N2222AUA JANTXV2N2222AUA数据手册

JANTXV2N2222AUA封装设计

查看详情并下载
Symbol
Footprint
3D Model
