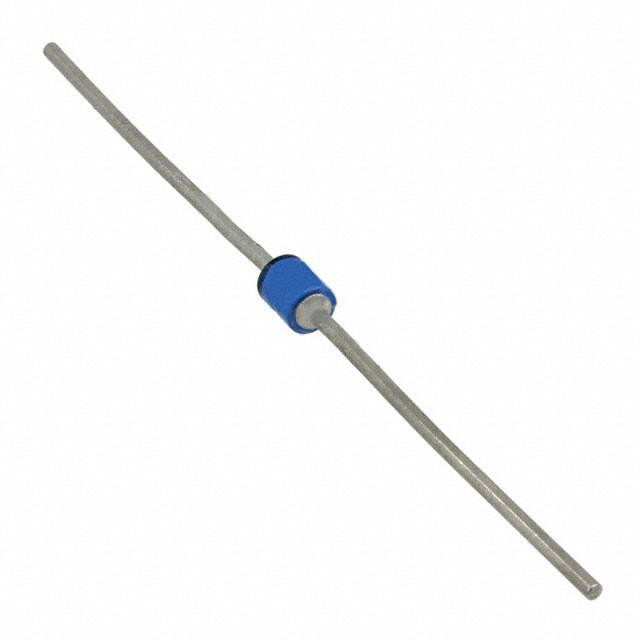

JAN1N5419

产品分类: 整流二极管/整流桥
产品描述: 80A 250ns 1μA 3A CASE E 通孔安装
供应商型号: NA-JAN1N5419
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N5419

JAN1N5419概述

    1N5415 thru 1N5420 快恢复玻璃整流器技术手册

    产品简介


    1N5415 至 1N5420 系列是一组快恢复玻璃整流器,适用于高可靠性需求的应用场景。这些额定电流为 3 安培的整流器工作峰值反向电压范围从 50 到 600 伏特。由于采用了无气隙密封的玻璃封装和内部“类别 1”冶金结合,这些整流器特别适合军事和其他高可靠性应用。

    技术参数


    以下是这些整流器的主要技术参数和规格:
    | 参数 | 1N5415 | 1N5416 | 1N5417 | 1N5418 | 1N5419 | 1N5420 |
    ||
    | 工作峰值反向电压 (VRWM) | 50 V | 100 V | 200 V | 400 V | 500 V | 600 V |
    | 最大反向恢复时间 (trr) | 150 ns | 150 ns | 150 ns | 150 ns | 250 ns | 400 ns |
    | 平均整流正向电流 (IO) | 3 A | 3 A | 3 A | 3 A | 3 A | 3 A |
    | 最大反向电流 (IR) | 1.5 µA | 1.5 µA | 1.5 µA | 1.5 µA | 1.5 µA | 1.5 µA |
    | 最大正向电压 (VF) | 0.6 V | 0.6 V | 0.6 V | 0.6 V | 0.6 V | 0.6 V |
    | 最大结温 (TJ) | -65°C | +175°C | -65°C | +175°C | -65°C | +175°C |

    产品特点和优势


    - 军用认证:通过 MIL-PRF-19500/411 认证,适用于军事和其他高可靠性应用。
    - 快恢复特性:反向恢复时间短,适于高频开关应用。
    - 高可靠性:无气隙密封和冶金结合提供极高的机械强度。
    - 低热阻:良好的散热性能确保稳定工作。
    - 辐射耐受性:具备固有的辐射抗性。

    应用案例和使用建议


    - 应用案例:这些整流器广泛应用于电源、通信系统和军事装备中。
    - 使用建议:
    - 在高可靠性应用中,如军事设备,选择带有军用级别认证(如 JAN、JANTX)的产品。
    - 在标准应用中,可以考虑商业级版本以节省成本。
    - 使用时确保温度不超过额定范围,避免因过热导致损坏。

    兼容性和支持


    - 兼容性:可与多种 PCB 设计兼容,支持 SMD 和通孔安装。
    - 支持和服务:Microsemi 提供详尽的技术文档和支持,包括售后维修服务。更多信息请访问官网。

    常见问题与解决方案


    1. Q: 反向恢复时间长怎么办?
    - A: 检查电路布局和散热条件,确保符合规范。

    2. Q: 温度过高导致性能下降怎么办?
    - A: 增加散热措施,例如添加散热片或改进 PCB 设计以提高热传导。

    3. Q: 如何判断是否达到最大电流额定值?
    - A: 使用万用表或示波器监控输出电流,确保不超过额定值。

    总结和推荐


    综上所述,1N5415 至 1N5420 系列整流器具有出色的性能和可靠性,特别是在高可靠性要求的应用中表现出色。对于需要高性能和可靠性的应用场景,强烈推荐使用这些产品。

JAN1N5419参数

参数
正向浪涌电流 80A
配置 -
If - 正向电流 3A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 250ns
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N5419厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5419数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JAN1N5419 JAN1N5419数据手册

JAN1N5419封装设计

查看详情并下载
Symbol
Footprint
3D Model
