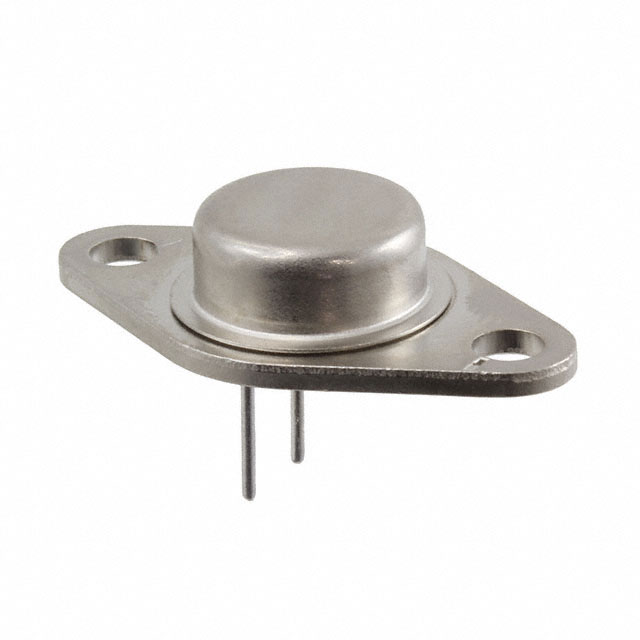

JANTX2N6298

产品分类: 三极管(BJT)
产品描述: PNP - Darlington 64W 5V 500μA 60V 60V 8A TO-213-AA 通孔安装
供应商型号: 1086-15537-ND
供应商: Digi-Key
标准整包数: 100
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6298

JANTX2N6298概述


    产品简介


    产品类型: 高速PNP达林顿功率硅晶体管
    主要功能: 适用于军用及高可靠性应用,具有出色的电流处理能力和开关特性
    应用领域: 军事、航天以及其他对可靠性和环境适应性要求较高的场合

    技术参数


    - 额定电流(连续操作): IC -8 A
    - 基极电流: IB -120 mA
    - 最大功耗(环境温度+25°C): PT 64 W
    - 基极开路时的集电极-发射极电压: VCEO -60/-80 V(分别针对2N6298和2N6299)
    - 结温范围: -65°C 至 +175°C
    - 热阻: RӨJC 2.33°C/W
    - 封装形式: TO-213AA(即TO-66)

    产品特点和优势


    1. 高可靠性:通过MIL-PRF-19500/540认证,提供JAN、JANTX和JANTXV级别的可靠性。
    2. 便捷的封装设计:采用隔离式TO-213AA封装,180度引脚布局,便于安装。
    3. 高机械强度:提供坚固的机械结构,能够承受严苛的工作环境。
    4. 环保:符合RoHS标准,提供无铅焊接选项。

    应用案例和使用建议


    - 军事和航天应用:这些领域的设备通常需要在极端环境下运行,如高温、低温、振动等,本产品能够稳定工作并保持良好的性能。
    - 电磁兼容性:考虑到高频下的电磁干扰,设计时可加入EMI滤波器来提升系统的稳定性。
    - 电路设计:对于需要大电流驱动的应用场景,建议考虑本产品的饱和电压(VCE(sat))和电流转移比(hFE),以确保电路设计满足需求。

    兼容性和支持


    - 兼容性:此产品可与各种军事标准设备和系统兼容,例如MIL-STD-750测试方法3053。
    - 技术支持:Microsemi公司提供详尽的技术支持和售后服务,包括应用指南和技术文档。

    常见问题与解决方案


    1. 问题:如何检查产品的引脚是否损坏?
    - 解决方案: 使用万用表测量各引脚之间的电阻值,正常情况下,不同引脚间的电阻应符合手册中规定的阻值。

    2. 问题:使用过程中产品出现过热现象怎么办?
    - 解决方案: 检查散热设计是否合理,必要时增加散热片或改进通风条件。

    总结和推荐


    综上所述,2N6298和2N6299是两款高可靠性的PNP达林顿功率硅晶体管,适用于军用及高可靠性需求的应用场合。它们具备出色的电气性能和物理特性,符合严格的军用标准。如果你的应用场景需要在极端环境中保持稳定的性能表现,这两款产品无疑是值得信赖的选择。基于其强大的性能和广泛的应用范围,强烈推荐在军事和航空航天项目中采用。

JANTX2N6298参数

参数
集电极截止电流 500μA
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 5V
集电极电流 8A
最大集电极发射极饱和电压 2V@ 80mA,8A
最大功率耗散 64W
晶体管类型 PNP - Darlington
VCBO-最大集电极基极电压 60V
VCEO-集电极-发射极最大电压 60V
通用封装 TO-213-AA
安装方式 通孔安装
零件状态 停产
包装方式 散装

JANTX2N6298厂商介绍
