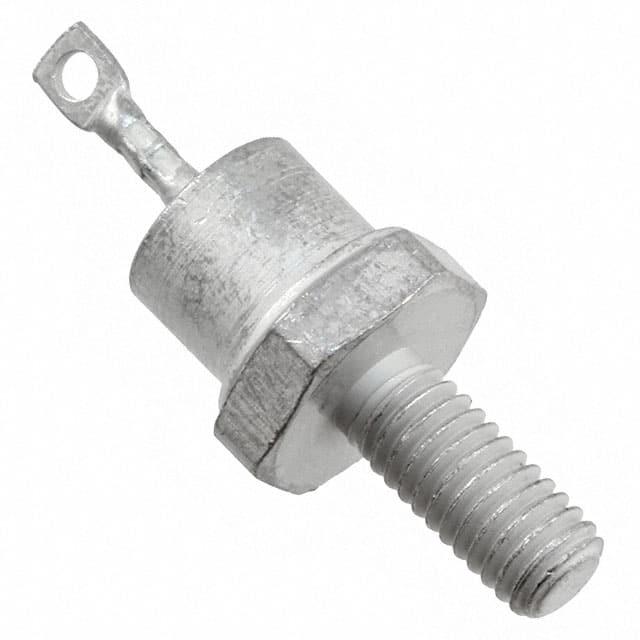

UES706HR2

产品分类: 整流二极管/整流桥
产品描述: 300A 50ns 50μA 20A DO-4 底座安装,螺纹安装,铰轴安装
供应商型号: UES706HR2-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 UES706HR2

UES706HR2概述

    ULTRAFAST RECTIFIERS: 高效率20ATM二极管技术手册解析

    1. 产品简介


    产品类型:
    Ultrafast Rectifiers(超快整流器)系列,具体型号包括UES704、UES705和UES706。这些产品被设计用于高频率(20kHz以上)功率转换电路中。
    主要功能:
    这些二极管具备极低的正向电压降和快速恢复时间,非常适合在高频环境下作为输出整流器使用。
    应用领域:
    - 功率转换电路
    - 开关调节器中的续流二极管
    - 高频方波逆变器的输出整流器

    2. 技术参数


    绝对最大额定值:
    - 峰值反向电压(VRWM):
    - UES704、UES704HR2:200V
    - UES705、UES705HR2:300V
    - UES706、UES706HR2:400V
    - 平均直流输出电流(IO):20A
    - 浪涌电流(8.3ms):300A
    - 热阻(Junction to Case):1.5°C/W
    - 操作和存储温度范围:-55°C到+150°C
    电气特性:
    - 工作峰值反向电压(VRWM):
    - UES704、UES704HR2:200V
    - UES705、UES705HR2:300V
    - UES706、UES706HR2:400V
    - 最大正向电压(VF):
    - UES704、UES704HR2:1.25V
    - UES705、UES705HR2:1.15V
    - 最大反向电流(IR):50μA @ VRWM
    - 最大反向恢复时间(trr):
    - TC = 25°C:50ns
    - TC = 125°C:10mA @ VRWM

    3. 产品特点和优势


    - 极低正向电压:保证了高效的电能转换。
    - 快速恢复时间:降低了寄生损耗。
    - 低热阻:适合高温环境下使用。
    - 高可靠性:通过机械坚固性和耐高温测试,适用于严苛环境。
    - 兼容性强:采用标准DO-4封装,易于安装和替换。

    4. 应用案例和使用建议


    应用场景:
    - 在电源转换器中作为高效输出整流器。
    - 在高频逆变器中作为续流二极管,减少电磁干扰。
    使用建议:
    - 确保散热良好,以避免过热影响二极管性能。
    - 在高频环境中,应注意连接线的布局,减少杂散电感对性能的影响。

    5. 兼容性和支持


    - 兼容性:采用标准DO-4封装,兼容市面上大多数通用接口。
    - 支持和服务:制造商提供详细的技术文档和支持服务,确保客户能够顺利应用。

    6. 常见问题与解决方案


    - 问题:二极管在高频运行时发热严重。
    - 解决办法:确保良好的散热条件,选择合适的散热片或冷却系统。

    - 问题:反向恢复时间长。
    - 解决办法:检查接线布局,减少寄生电感和电阻,确保电路设计合理。

    7. 总结和推荐


    总结:
    这款Ultrafast Rectifiers系列二极管以其低正向电压、快速恢复时间和高可靠性,在高频功率转换电路中表现出色。特别适合在开关调节器和高频逆变器中使用。
    推荐:
    强烈推荐此系列产品用于高频功率转换场合,尤其是在需要高效、可靠工作的环境中。

UES706HR2参数

参数
正向浪涌电流 300A
配置 -
If - 正向电流 20A
Ir - 反向电流 50μA
Vr-反向电压 -
反向恢复时间 50ns
通用封装 DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 停产
包装方式 散装
