首页  >  产品百科  >  JANS1N6640

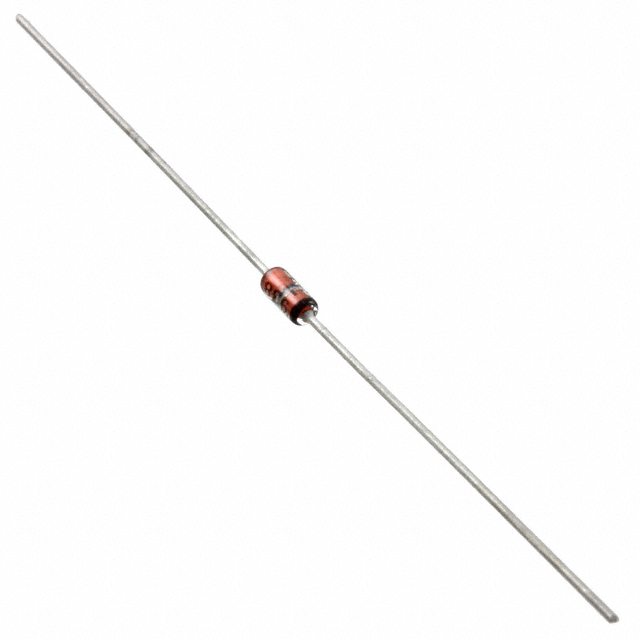

JANS1N6640

产品分类: 整流二极管/整流桥
产品描述: 2.5A 4ns 100nA 300mA CASE D 通孔安装
供应商型号: 1086-15154-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANS1N6640

JANS1N6640概述


    产品简介


    本文介绍的是型号为1N6639、1N6640和1N6641的开关二极管。这些开关二极管主要用于各种电子设备中的信号整流和电路保护。它们特别适用于通信、工业控制、航空航天等领域,由于其高可靠性、稳定的电气性能和紧凑的设计,使其成为高性能电子设备的理想选择。

    技术参数


    | 参数 | 1N6639 | 1N6640 | 1N6641 |
    ||
    | 最小正向电压 \(V{F\ MIN}\) | 1.20 V | 0.76 V | 0.77 V |
    | 最大正向电压 \(V{F\ MAX}\) | 1.20 V | 1.10 V | 1.10 V |
    | 最大脉冲电流 \(I{F\ MAX}\) | 500 mA | 200 mA | 200 mA |
    | 最小反向工作电压 \(V{BR(RWM)}\) | 100 V | 75 V | 75 V |
    | 最大反向工作电压 \(V{BR(MAX)}\) | 100 V | 100 V | 100 V |
    | 反向漏电流 \(I{R1}\) @ 10 µA | 4.0 nA | 4.0 nA | 5.0 nA |
    | 热阻 \(θ{JA}\) | 160°C/W | 160°C/W | 160°C/W |
    | 最大结温 \(T{j}\) | -65°C to +175°C | -65°C to +175°C | -65°C to +175°C |

    产品特点和优势


    这些开关二极管具有出色的电气性能和热稳定性。具体特点如下:
    - 高可靠性:采用金属结合工艺,保证长期稳定的工作。
    - 非腔体玻璃封装:提供了良好的机械强度和抗冲击能力。
    - 密封设计:确保长期可靠运行。
    - 宽温度范围:可在极端温度环境下正常工作。
    - 低反向漏电流:减少功率损耗并提高能效。

    应用案例和使用建议


    1N6639、1N6640和1N6641广泛应用于各种场合,如通信系统中的高频信号整流,工业自动化设备中的过载保护,以及航空航天领域的精密控制电路。
    使用建议:
    - 在高温环境下使用时,应考虑对电流进行降额以延长使用寿命。
    - 避免过高的瞬态电流冲击,以免损坏二极管。
    - 考虑到不同温度下的性能差异,在设计电路时应仔细选择合适的型号。

    兼容性和支持


    这些二极管具有很高的兼容性,可以与其他标准二极管互换。制造商Microsemi提供详尽的技术支持和售后服务,包括产品质量保证、技术咨询和维修服务。此外,还可以通过官网获取详细的用户手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 适当降额电流并加装散热片 |
    | 工作电流超出规定范围 | 使用更高额定电流的产品 |
    | 高频信号传输不稳定 | 使用低寄生电容的产品 |

    总结和推荐


    1N6639、1N6640和1N6641是高性能的开关二极管,具有卓越的电气特性和广泛的应用领域。其在极端温度环境下的稳定表现和可靠的工作特性使其在市场上具有很强的竞争优势。因此,我强烈推荐在需要高可靠性和高性能的电子设备中使用这些二极管。

JANS1N6640参数

参数
Ir - 反向电流 100nA
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 2.5A
配置 -
If - 正向电流 300mA
通用封装 CASE D
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANS1N6640厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANS1N6640数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANS1N6640 JANS1N6640数据手册

JANS1N6640封装设计

查看详情并下载
Symbol
Footprint
3D Model
