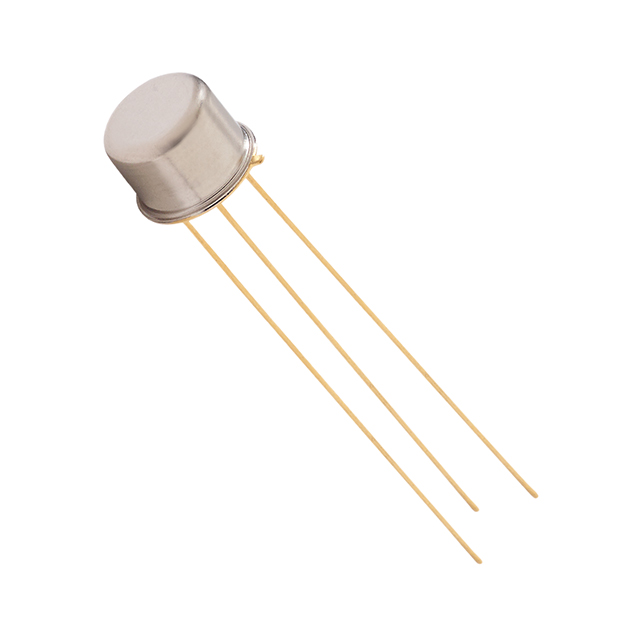

JANTX2N3868

产品分类: 三极管(BJT)
产品描述: PNP 1W 4V 100μA 60V 60V 3mA TO-5 通孔安装
供应商型号: JANTX2N3868
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3868

JANTX2N3868概述

    # 高性能PNP硅低功耗晶体管技术手册
    Microsemi公司生产的PNP硅低功耗晶体管是一款适用于广泛电子应用的产品。本文将详细介绍该晶体管的技术规格、应用领域及优势,旨在为用户提供全面的产品信息和使用建议。

    产品简介


    产品类型与主要功能
    Microsemi公司的PNP硅低功耗晶体管,型号包括2N3867、2N3867S、2N3868、2N3868S、JAN、JANTX、JANTXV和JANS等。该晶体管具有高可靠性、低功耗的特点,广泛应用于航空、航天、通信、医疗等领域。
    应用领域
    - 航空和航天:作为飞行控制系统的传感器放大器。
    - 通信设备:用于信号放大和控制电路。
    - 医疗设备:用于精密测量和监控设备。
    - 工业自动化:作为电机驱动和传感器接口。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 2N3867 | 2N3868 | 单位 |

    | 集电极-基极电压 | VCBO | 40 | 60 | Vdc |
    | 集电极-发射极电压 | VCEO | 40 | 60 | Vdc |
    | 发射极-基极电压 | VEBO | 4.0 | Vdc |
    | 集电极电流 | IC | 3.0 | mAdc |
    | 总功率耗散 | PT | 1.0 | W/°C |
    热特性
    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 结温到环境热阻 | RθJA | 175 | °C/mW |
    电气特性(TA = +25°C)
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 关断特性 | Collector-Emitter Breakdown Voltage | 40 | 60 | Vdc |
    | 关断特性 | Collector-Base Cutoff Current | 100 | μAdc |
    | 关断特性 | Emitter-Base Cutoff Current | 100 | μAdc |
    | 开启特性 | Forward-Current Transfer Ratio | 50 | 200
    | 动态特性 | Magnitude of Common Emitter Small-Signal Short-Circuit | 3 | 12 | kΩ |

    产品特点和优势


    独特功能和优势
    1. 高可靠性:通过MIL-PRF-19500/350认证,适用于严苛环境。
    2. 低功耗:低静态电流设计,减少能耗。
    3. 宽工作温度范围:从-65°C到+200°C,适应各种极端条件。
    4. 优秀的开关特性:快速开关时间,适合高频应用。
    市场竞争力
    这些优势使得该晶体管在航空航天、通信、医疗设备等领域得到广泛应用,表现出卓越的性能和可靠的品质。

    应用案例和使用建议


    应用案例
    1. 飞行控制系统:用于信号放大和传输。
    2. 通信设备:作为信号处理的核心部件。
    3. 医疗设备:精确测量血压、心率等生理参数。
    使用建议
    1. 选择合适的封装:根据具体应用场景选择TO-5或TO-39封装。
    2. 注意散热:确保良好的散热措施,以防止过热损坏。
    3. 遵循手册建议:参考技术手册中的测试条件和操作指南进行使用。

    兼容性和支持


    兼容性
    该晶体管与标准电路板兼容,可以方便地安装在大多数PCB上。
    支持
    Microsemi公司提供详尽的技术支持,包括但不限于:技术咨询、故障排除和维护服务。可通过电话、邮件等方式联系技术支持团队。

    常见问题与解决方案


    常见问题
    1. 过热导致晶体管失效
    2. 信号传输不稳定
    解决方案
    1. 安装散热片或散热风扇:确保晶体管工作在允许的温度范围内。
    2. 检查接线和信号路径:确保信号路径正确无误,减少干扰。

    总结和推荐


    产品综合评估
    Microsemi公司的PNP硅低功耗晶体管在可靠性、性能方面表现优异,适合各类电子应用,特别是在严苛环境中表现出色。其卓越的特性使其在市场上具备较强的竞争力。
    推荐使用
    综上所述,推荐使用Microsemi公司的PNP硅低功耗晶体管。无论是对于需要高性能、可靠性的高端应用还是对成本敏感的一般应用,这款晶体管都是一个理想的选择。

JANTX2N3868参数

参数
配置 -
集电极截止电流 100μA
VEBO-最大发射极基极电压 4V
最大功率耗散 1W
晶体管类型 PNP
最大集电极发射极饱和电压 1.5V@ 250mA,2.5A
VCEO-集电极-发射极最大电压 60V
VCBO-最大集电极基极电压 60V
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 3mA
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N3868厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N3868数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N3868 JANTX2N3868数据手册

JANTX2N3868封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.635 ¥ 242.5385
5+ $ 25.5496 ¥ 212.4344
25+ $ 24.7192 ¥ 205.4212
50+ $ 24.3494 ¥ 199.3974
100+ $ 23.2628 ¥ 190.4988
250+ $ 23.1467 ¥ 189.5484
500+ $ 23.1467 ¥ 189.5484
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 242.53
