JANTXV1N6643US

产品分类: 整流二极管/整流桥
产品描述: 20ns 300mA D-5D 贴片安装
供应商型号: 1086-20045-ND
供应商: Digi-Key
标准整包数: 1

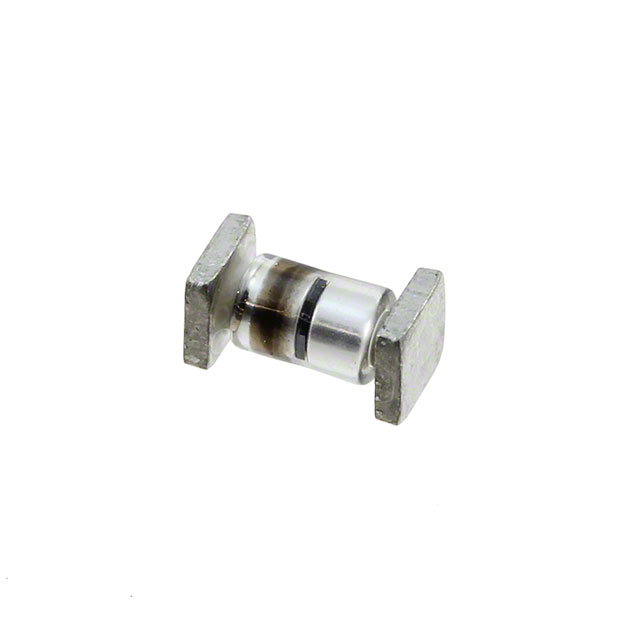

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N6643US

JANTXV1N6643US概述

    T4-LDS-0218-1 1N6638US, 1N6642US, 1N6643US:全面切换二极管技术手册

    产品简介


    T4-LDS-0218-1 1N6638US, 1N6642US, 1N6643US是Microsemi Corporation设计的切换/信号二极管,适用于军事及商业用途。这些二极管具有极快的开关速度和低电容,主要用于高频数据线、RS-232和RS-422接口网络、以太网、计算机等领域。这些产品具备内部金属焊接结构,封装为“D-5D”型,也可提供直插式封装(“D”型)。

    技术参数


    以下是1N6638US, 1N6642US, 和1N6643US的主要技术参数:
    - 环境温度范围: 结温TJ和存储温区TSTG: -65°C到+175°C。
    - 热阻: 结至端盖RӨJEC为40°C/W,结至环境RӨJA为250°C/W。
    - 峰值正向浪涌电流: IFSM在+25°C下为2.5A。
    - 最大平均整流正向电流: 在+75°C下为300mA。
    - 击穿电压:
    - 1N6638US: 150V
    - 1N6642US: 100V
    - 1N6643US: 75V
    - 工作峰值反向电压:
    - 1N6638US: 125V
    - 1N6642US: 75V
    - 1N6643US: 50V
    - 最大正向电压VF:
    - 1N6638US: 10mA时为0.8V,200mA时为1.1V
    - 1N6642US: 10mA时为0.8V,100mA时为1.2V
    - 1N6643US: 10mA时为0.8V,100mA时为1.2V
    - 最大反向恢复时间trr:
    - 1N6638US: 4.5ns
    - 1N6642US: 5.0ns
    - 1N6643US: 5.0ns
    - 最大结电容C:
    - 1N6638US: 2.0pF
    - 1N6642US: 2.8pF
    - 1N6643US: 2.8pF

    产品特点和优势


    - 快速开关速度:超快速恢复时间,适合高频率数据线应用。
    - 低电容特性:非常低的电容值(最高不超过50pF),有助于减少信号延迟和失真。
    - 高可靠性:采用无腔室玻璃密封,金属化连接,具有JAN、JANTX、JANTXV和JANS认证。
    - 适用广泛:可以替代1N4148UR、1N4148UR-1、1N4150UR-1和1N914UR等标准二极管,具备罗氏兼容型号。

    应用案例和使用建议


    这些二极管常用于高速数据传输线路和通信网络中。例如,在计算机系统中,它们可用于高速缓冲存储器驱动器和各种解码或编码应用。使用时应注意确保足够的散热管理,特别是在高温环境下运行时。
    建议:
    - 高温环境下使用时,需加装适当的散热装置以避免过热。
    - 在高频率应用中,需要考虑外部电路的设计以减少信号干扰。

    兼容性和支持


    该产品具有多种封装形式,包括“D-5D”型和“D”型(直插式)。Microsemi提供详细的客户支持和技术文档,包括在线技术支持和产品信息更新。此外,还提供标准的EIA-481-1-A卷带选项。

    常见问题与解决方案


    1. Q: 如何处理高温下的热管理问题?
    - A: 使用散热器或散热片来增强散热效果。具体散热需求请参考相关技术资料。

    2. Q: 在高频率应用中如何保证信号完整性?
    - A: 设计适当的阻抗匹配电路,减少信号反射和失真。同时使用低电感、低电阻的焊点连接以减小信号路径中的寄生效应。

    总结和推荐



    总结

    :
    - 快速恢复时间和低电容使得这些二极管非常适合高频率应用。
    - 多种资格认证确保了其在军事和商用领域的可靠性。
    - 高度集成的包装形式简化了组装过程。
    推荐:
    - 强烈推荐在高频率数据线和通信网络应用中使用。对于需要在恶劣环境中工作的项目,该系列二极管是一个理想选择。
    希望以上信息能帮助您更好地了解和利用T4-LDS-0218-1系列切换二极管。更多详细信息和最新资讯,请访问官方网站:[Microsemi官网](http://www.microsemi.com)。

JANTXV1N6643US参数

参数
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 20ns
正向浪涌电流 -
配置 -
If - 正向电流 300mA
通用封装 D-5D
安装方式 贴片安装
零件状态 停产
包装方式 散装

JANTXV1N6643US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N6643US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N6643US JANTXV1N6643US数据手册

JANTXV1N6643US封装设计

查看详情并下载
Symbol
Footprint
3D Model
