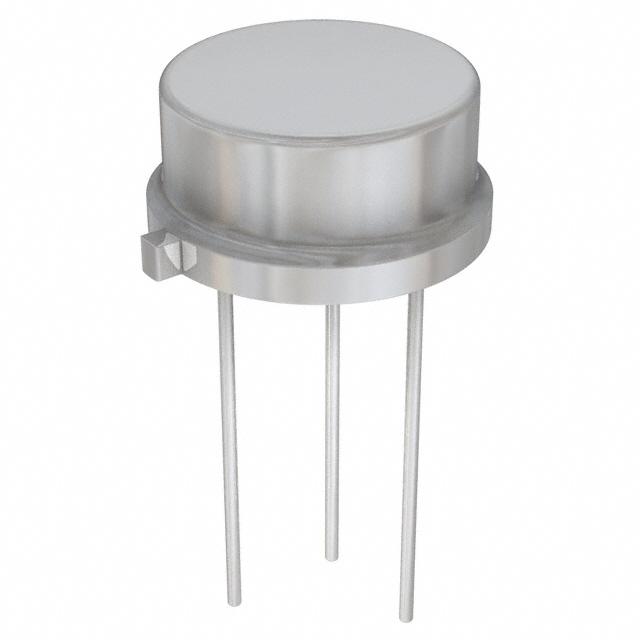

JANTX2N4236

产品分类: 三极管(BJT)
产品描述: 1W 7V 80V 80V 1A TO-205-AF
供应商型号: JANTX2N4236
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N4236

JANTX2N4236概述

    2N4234 – 2N4236 硅晶体管技术手册

    1. 产品简介


    2N4234、2N4235 和 2N4236 是Microsemi公司生产的硅晶体管,属于PNP功率放大器系列。这些型号经过MIL-PRF-19500/580标准的军用级别认证,适用于高可靠性应用场合。产品可选的军用级别包括JAN、JANTX和JANTXV。

    2. 技术参数


    - 封装类型:TO-205AD(以前的TO-39)
    - 额定温度范围:结温及存储温度 -65°C至+200°C
    - 热阻:结到壳的热阻为29°C/W;结到环境的热阻为175°C/W
    - 总功耗:25°C时1.0W,25°C时6.0W
    - 电压参数:
    - 集电极-发射极电压:2N4234为-40V,2N4235为-60V,2N4236为-80V
    - 集电极-基极电压:2N4234为-40V,2N4235为-60V,2N4236为-80V
    - 发射极-基极电压:-7.0V
    - 电流参数:
    - 基极电流:-0.5A
    - 集电极电流:-1.0A
    - 其他参数:
    - 无负载条件下集电极-发射极击穿电压:-40V至-80V
    - 集电极-发射极截止电流:-1.0mA至-100nA
    - 输出电容:100pF
    - 动态参数:|hFE|=3.0

    3. 产品特点和优势


    - 认证齐全:具有JAN、JANTX和JANTXV级别的认证,符合MIL-PRF-19500/580标准,适用于军事和高可靠性应用。
    - 环保合规:提供RoHS版本。
    - 重量轻:采用短引脚的TO-205AD封装,整体重量仅约1.064克。
    - 高可靠性:在极端环境下表现出色,适合军事及其他高可靠性需求。

    4. 应用案例和使用建议


    - 应用场景:适用于需要高可靠性的军事设备、航空航天设备以及其他需要极高稳定性的工业控制系统。
    - 使用建议:
    - 确保操作温度不超过最大限定值,以防止过热损坏。
    - 在高功耗情况下,确保散热条件良好,减少热应力。
    - 在接线时注意极性,防止反向偏置损坏。

    5. 兼容性和支持


    - 兼容性:与各类标准电路板兼容,便于集成。
    - 支持:Microsemi公司提供全面的技术支持和维护服务,可通过电话或官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题1:过热导致性能下降。
    - 解决方案:优化散热设计,增加散热片或风扇辅助散热。
    - 问题2:电路噪声较大。
    - 解决方案:确保电源稳压,减少外部干扰,使用屏蔽电缆。
    - 问题3:焊接不良。
    - 解决方案:使用适当的焊接工具和工艺,确保焊接点牢固。

    7. 总结和推荐


    - 优点总结:2N4234、2N4235 和 2N4236 晶体管提供了出色的性能和高可靠性,非常适合高要求的应用场合。
    - 推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐用于军事、航空航天以及工业控制等领域。

JANTX2N4236参数

参数
晶体管类型 -
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 80V
配置 -
集电极截止电流 -
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 80V
VEBO-最大发射极基极电压 7V
最大功率耗散 1W
通用封装 TO-205-AF
零件状态 在售
包装方式 散装

JANTX2N4236厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
