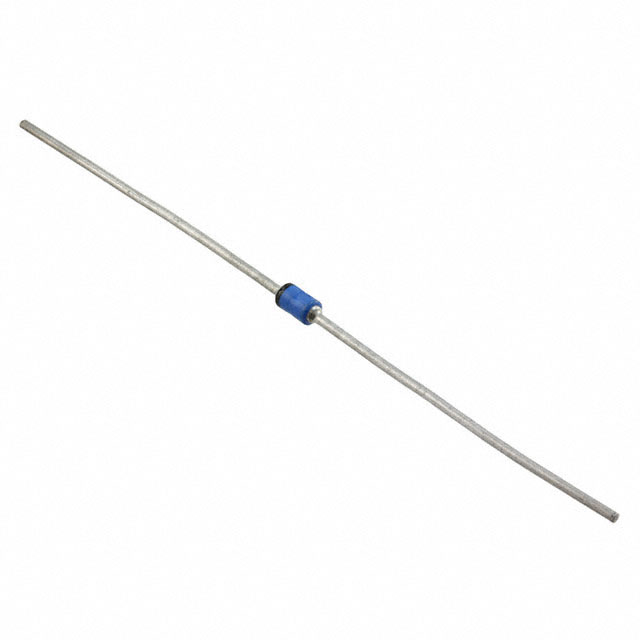

JANTX1N5802

产品分类: 整流二极管/整流桥
产品描述: 35A 25ns 1μA 1A 通孔安装
供应商型号: 494-JANTX1N5802
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5802

JANTX1N5802概述


    产品简介


    1N5802, 1N5804, 1N5806系列超快恢复玻璃整流器
    本系列为军规认证的“超快恢复”整流二极管,适用于对可靠性要求极高的场合,如军事、航天和其他高可靠性应用。该系列产品以业界认可的2.5安培额定电流为基础,提供50伏至150伏的工作峰值反向电压。这些二极管采用无空隙玻璃密封结构,内部采用了“第一类”冶金结合,具有极高的结构强度。产品包括通孔和表面贴装(MELF)两种封装方式。

    技术参数


    - 工作峰值反向电压(VRWM):
    - 1N5802: 50 V
    - 1N5804: 100 V
    - 1N5806: 150 V
    - 最大正向浪涌电流(IFSM): 35 A
    - 平均整流输出电流:
    - 在75°C时(TA = +75 °C):2.5 A(IO1)
    - 在55°C时(TA = +55 °C):1.0 A(IO2)
    - 反向恢复时间(trr): 25 ns
    - 热阻(RӨJL): 36°C/W
    - 焊锡温度(TSP): 260°C

    产品特点和优势


    - JEDEC注册:涵盖1N5802、1N5804、1N5806系列。
    - 无空隙密封:采用无空隙玻璃包装,提供卓越的密封效果。
    - 四层保护:四层钝化处理,提高可靠性和耐用性。
    - 军用等级认证:满足MIL-PRF-19500/477标准,适合军用、航空航天等领域。
    - 低热阻:出色的散热性能,确保长时间稳定运行。

    应用案例和使用建议


    应用案例:
    - 开关电源:用于需要快速切换和低正向损耗的应用。
    - 通信设备:适用于各种高可靠性需求的设备中。
    使用建议:
    - 热管理:对于TA高于75°C的情况,建议降额使用。
    - 电路设计:确保合理的电路布局,减少热积聚,避免器件过热损坏。

    兼容性和支持


    - 兼容性:可与各类通过-hole和表面贴装封装的电子设备兼容。
    - 技术支持:Microsemi公司提供详尽的技术文档和客户支持,确保用户的顺利应用。

    常见问题与解决方案


    - 问题:工作温度范围有限制吗?
    - 解决方案: 该产品的存储和工作温度范围为-65°C到+175°C,但具体应用需根据热设计来调整。
    - 问题:热阻较大怎么办?
    - 解决方案: 可通过优化电路板布局,增加散热片等方式降低热阻,保持正常运行。

    总结和推荐


    总结:1N5802、1N5804和1N5806系列整流器以其军用级别的质量和卓越的性能,在高可靠性应用中表现出色。它们的耐高温、快速恢复能力和出色的机械结构使其成为许多关键应用的理想选择。
    推荐:强烈推荐在高可靠性要求的电路设计中使用这些整流器,特别是那些需要在极端环境条件下工作的应用场合。

JANTX1N5802参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 25ns
正向浪涌电流 35A
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5802厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
