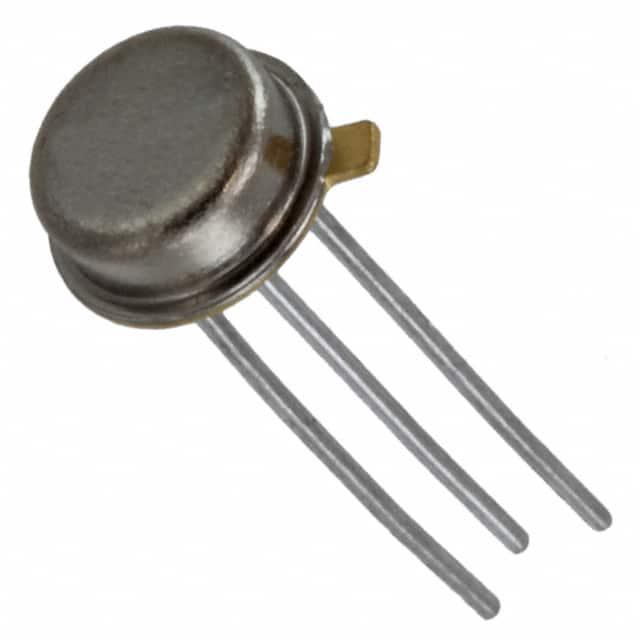

JANTX2N3057A

产品分类: 三极管(BJT)
产品描述: NPN 10nA 80V 1A TO-46 通孔安装
供应商型号: JANTX2N3057A
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3057A

JANTX2N3057A概述

    2N3057A NPN硅晶体管技术手册

    1. 产品简介


    2N3057A是一款经过军规认证的低功耗NPN硅晶体管,适用于高可靠性应用。Microsemi公司还提供了多种其他类型的晶体管产品,以满足不同的功率等级需求和各种封装形式(如通孔和表面贴装)。
    主要特点:
    - 通过MIL-PRF-19500/391标准认证,提供JAN、JANTX、JANTXV和JANS等级。
    - 符合RoHS标准。
    - 采用轻量低轮廓金属TO-46引脚封装。
    应用领域:
    - 通用开关和放大器应用。
    - 军事和高可靠性应用。

    2. 技术参数


    以下是2N3057A的主要技术规格和性能参数:
    | 参数/测试条件 | 最小值 | 最大值 | 单位 |

    | 结温及存储温度 | -65 | +200 | °C |
    | 热阻(结到环境) | 325 | °C/W |
    | 热阻(结到外壳) | 80 | °C/W |
    | 集电极-发射极电压 | 80 | V |
    | 集电极-基极电压 | 140 | V |
    | 发射极-基极电压 | 7.0 | V |
    | 集电极电流 | 1.0 | A |
    | 总功率消耗(TA=+25°C) | 0.5 | W |
    | 总功率消耗(TC=+25°C) | 1.8 | W |

    3. 产品特点和优势


    2N3057A的主要优势如下:
    - 高可靠性:通过MIL-PRF-19500/391标准认证,适用于军事和高可靠性应用。
    - 低功耗:总功率消耗较低,适用于对功耗敏感的应用。
    - 轻量化设计:采用轻质材料,适合需要减重的应用场合。
    - 符合RoHS标准:环保设计,符合现代环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 在军用雷达系统中作为开关晶体管。
    - 在工业自动化设备中作为放大器晶体管。
    使用建议:
    - 在高温环境下使用时,需注意散热设计,确保晶体管不会过热。
    - 在选择电路设计时,应考虑晶体管的动态特性和安全操作区域(SOA),避免过载运行。

    5. 兼容性和支持


    2N3057A可与多种电子设备兼容,广泛应用于各种高可靠性场合。Microsemi公司提供了详尽的技术支持文档和在线资源,用户可以在其官方网站上找到更多详细信息。

    6. 常见问题与解决方案


    常见问题:
    - 晶体管发热严重。
    - 晶体管无法正常工作。
    解决方案:
    - 确保良好的散热设计,例如使用散热片或风扇。
    - 检查电路连接是否正确,确保所有引脚连接无误。

    7. 总结和推荐


    总结:
    2N3057A是一款高性能、高可靠性的NPN硅晶体管,特别适合军事和高可靠性应用。其轻量化设计、低功耗和高可靠性使其在市场上具有较强的竞争力。
    推荐:
    强烈推荐在需要高可靠性和低功耗的应用中使用2N3057A。如果您的项目需要满足严格的军规标准,这款晶体管将是理想的选择。

JANTX2N3057A参数

参数
VCBO-最大集电极基极电压 -
晶体管类型 NPN
集电极截止电流 10nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 80V
最大集电极发射极饱和电压 0.5@ 50mA,500mA
最大功率耗散 -
集电极电流 1A
配置 -
VEBO-最大发射极基极电压 -
通用封装 TO-46
安装方式 通孔安装
零件状态 停产
包装方式 散装
