首页  >  产品百科  >  MIC2033-05AYMT-T5

MIC2033-05AYMT-T5

产品分类: 其他驱动器

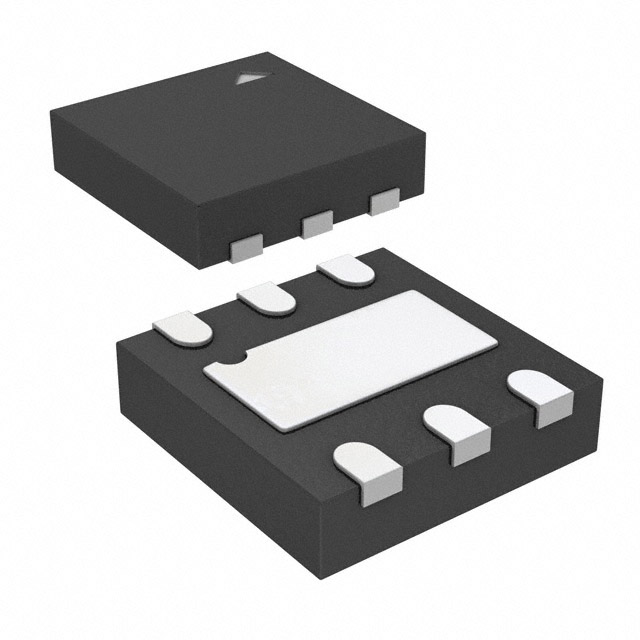

产品描述: 高端 DFN-6 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: 576-4204-6-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 其他驱动器 MIC2033-05AYMT-T5

MIC2033-05AYMT-T5概述

    # 高精度高边固定电流限位电源开关:MIC2033

    产品简介


    MIC2033 是一款由 Microchip 推出的高边 MOSFET 电源分配开关,具有 5% 的电流限值精度。这款电源管理芯片专为需要高可靠性系统设计的应用而打造,广泛应用于 USB 外设、数字电视/机顶盒(DTV/STB)、笔记本电脑及消费类电子产品等领域。MIC2033 的输入电压范围从 2.5V 到 5.5V,适用于多种供电环境,同时提供热关断保护功能以确保设备安全运行。

    技术参数


    以下是 MIC2033 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.5 5.5 | V |
    | 静态电流消耗(开关关闭) 0.75 | 5 | µA |
    | 静态电流消耗(开关开启) 100 | 300 | µA |
    | 输出导通电阻 (RDS(ON)) 75 | 125 | mΩ |
    | 电流限制选项 | 0.5 | 0.8 | 1.2 | A |
    | 软启动控制电容 | 0.1 µF |
    | 短路响应时间 10 ms |
    工作温度范围:-40°C 至 +125°C
    封装形式:SOT-23-6 和 2mm x 2mm 超薄 DFN 封装。

    产品特点和优势


    MIC2033 的主要特点和优势如下:
    1. 高精度电流限值:具备 ±5% 的电流限值准确性,确保了稳定的电力传输。
    2. 低功耗:典型静态电流仅为 100 µA,有助于延长电池使用寿命。
    3. 宽泛的工作电压:支持 2.5V 至 5.5V 的宽泛输入电压范围,适应多类应用场景。
    4. 多功能控制接口:可通过逻辑电平(Active-High 或 Active-Low)启用开关,并具备过流和过温保护标志输出。
    5. 快速响应时间:短路条件下的响应时间为 10 µs,可快速应对瞬时故障。
    6. 小型化封装:采用 6 引脚 SOT-23 和 2 mm x 2 mm DFN 封装,适合紧凑型设计。
    这些特点使 MIC2033 在提高系统可靠性、减少热量积聚以及降低功耗方面具有显著优势,尤其适用于对小型化和高能效要求高的场合。

    应用案例和使用建议


    应用案例
    - USB 设备供电:MIC2033 能够为 USB 端口提供高效的电源分配,同时保障过载和短路防护。
    - 消费类电子产品:如平板电脑、便携式音频设备等需要多路独立供电的场合。
    - 工业控制设备:提供精准的电流限值,防止负载超载引发的故障。
    使用建议
    - 软启动优化:为避免开机时的大电流冲击,建议使用 0.1 µF 的外部电容进行软启动控制。
    - 散热管理:通过焊接底部金属盘(ePad)到 PCB 地平面,可有效提升散热效果,延长设备寿命。
    - 电流限制选择:根据负载需求,选择合适的固定电流限值(如 0.5A 或 1A),以达到最佳效能。

    兼容性和支持


    MIC2033 与其他标准电子元器件具有良好的兼容性,能够无缝集成到现有设计中。Microchip 提供详尽的技术文档和全面的支持服务,包括在线论坛、电话技术支持以及在线培训课程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启后无输出电压 | 检查 EN 引脚是否连接正确,确保未浮空;检查输入电压是否符合要求。 |
    | 输出过电流报警 | 调整 CSLEW 引脚电容,减缓输出上升速率;检查外部负载是否异常。 |
    | 工作温度超出范围 | 优化散热设计,例如增大 ePad 的接触面积或增加 PCB 热传导路径。 |

    总结和推荐


    MIC2033 是一款高可靠性、高性能的电源管理芯片,特别适合于对精确度和稳定性的要求较高的应用场景。凭借其出色的电流限值精度、紧凑封装以及低功耗特性,该产品在市场上具有很强的竞争力。总体而言,我们强烈推荐 MIC2033 用于需要高可靠性电源分配的系统设计中。如果您正在寻找一款兼顾性能和成本效益的解决方案,MIC2033 绝对是一个值得考虑的选择。

MIC2033-05AYMT-T5参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC2033-05AYMT-T5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC2033-05AYMT-T5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他驱动器 MICROCHIP TECHNOLOGY MIC2033-05AYMT-T5 MIC2033-05AYMT-T5数据手册

MIC2033-05AYMT-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
