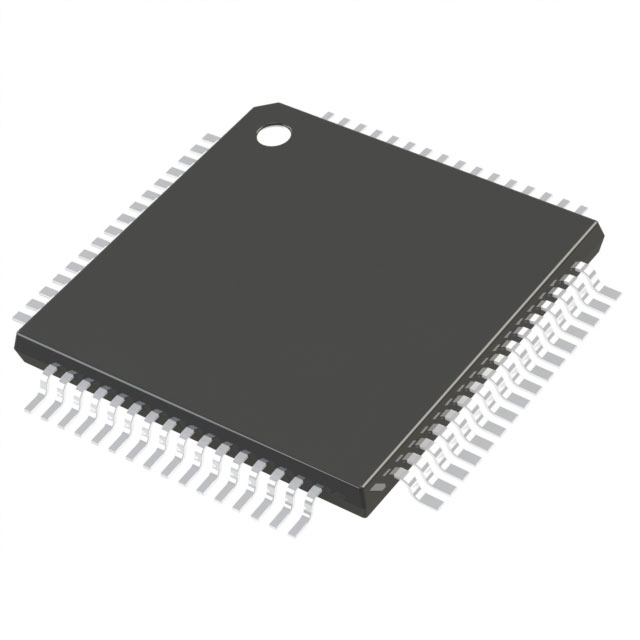

ZL30100QDG1

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 65.536MHz QFP 贴片安装
供应商型号: ZL30100QDG1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30100QDG1

ZL30100QDG1概述

    ZL30100 T1/E1 System Synchronizer 技术手册

    产品简介


    ZL30100 是由 Zarlink Semiconductor Inc. 生产的一款 T1/E1 系统同步器,适用于多干路的 T1 和 E1 传输设备。这款同步器具有强大的数字相位锁定环(DPLL),可以为设备提供精确的时钟和帧脉冲信号,确保系统在切换参考源时的稳定性。ZL30100 主要应用于通信网络中,如 DSLAMs、网关和 PBXs 的同步和定时控制,同时还可以作为 TDM 总线(如 ST-BUS)的时钟和帧脉冲源。

    技术参数


    - 支持 Telcordia GR-1244-CORE Stratum 4 和 Stratum 4E 规范
    - 支持 ITU-T G.823 和 G.824 规范,适用于 2048 kbit/s 和 1544 kbit/s 接口
    - 支持 ANSI T1.403 和 ETSI ETS 300 011 规范,适用于 ISDN 初级速率接口
    - 提供多种输出频率:1.544 MHz, 2.048 MHz, 16.384 MHz 及其相关频率
    - 输入参考源选择范围广,支持 8 kHz, 1.544 MHz, 2.048 MHz, 8.192 MHz 或 16.384 MHz 输入
    - 具有误差切换功能,能够在不中断信号的情况下切换参考源
    - 内置锁相环(PLL)监测,可输出各种状态指示信号
    - 在保持模式下的频率精度为 1.5 x 10^-7
    - 内置多种时钟输出选择,满足不同应用场景需求
    - 外部主时钟源支持时钟振荡器或晶体
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高可靠性:ZL30100 能够在切换参考源时保持系统的稳定运行,减少故障发生概率。
    - 广泛适用性:支持多种通信标准,满足不同应用环境的需求。
    - 高性能:具有极低的本征抖动(小于 0.6 nspp),确保信号传输的准确性。
    - 灵活性:通过简单硬件控制接口,能够灵活配置多种工作模式。
    - 稳定性:内置多种状态指示,便于系统监控和维护。

    应用案例和使用建议


    ZL30100 可广泛应用于多种通信网络设备中,如 DSLAMs、网关和 PBXs 等。例如,在 DSLAM 设备中,ZL30100 可以用于同步和定时控制,确保多个数据传输路径的同步。在实际使用中,建议根据具体的应用需求进行详细的系统配置和调试,以确保最佳的性能表现。

    兼容性和支持


    - 兼容性:ZL30100 具有广泛的兼容性,可与多种通信标准和协议配合使用。
    - 支持和服务:Zarlink Semiconductor Inc. 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 如何初始化 JTAG?
    - 解决方法:在上电时将 TRST 引脚拉低,确保设备进入正常工作状态。
    2. 如何避免输入电压超出范围?
    - 解决方法:正确配置输入参考源的选择和状态监测,确保参考频率处于安全范围内。
    3. 如何配置时钟输出频率?
    - 解决方法:通过控制引脚选择所需的输出频率,参考技术手册中的详细说明进行配置。

    总结和推荐


    综上所述,ZL30100 T1/E1 系统同步器是一款高性能、高可靠性的产品,具有广泛的应用前景和市场竞争力。建议在需要精确时钟同步和帧脉冲生成的通信网络设备中使用,以提升系统的整体性能和稳定性。

ZL30100QDG1参数

参数
最大工作供电电压 3.63V
最小工作供电电压 2.97V
PLL-锁相环
最大输入频率 65.536MHz
64-TQFP
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘
