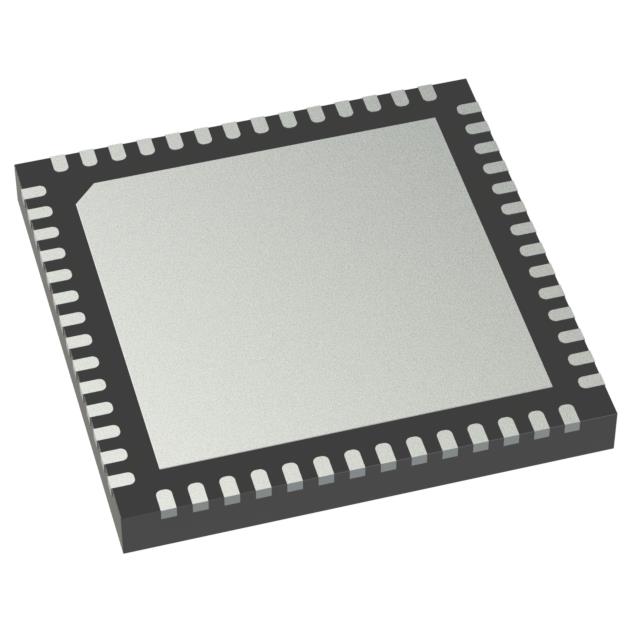

ZL40251LDF1

产品分类: 时钟缓存器
产品描述: 1.71V 3.465V QFN-56-EP 贴片安装
供应商型号: ZL40251LDF1TR-ND
供应商: Digi-Key
标准整包数: 2700
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40251LDF1

ZL40251LDF1概述


    产品简介


    ZL40250-ZL40253 SmartBuffer™
    ZL40250-ZL40253 SmartBuffer™ 是一款6或10输出可编程风扇缓冲器,具有多格式输入/输出(I/O)和分频器功能。这款缓冲器设计用于广泛的应用场景,如时钟信号扇出、格式转换、频率分频及相位调整。其主要功能包括灵活的输入时钟选择、独立的输出分频器和多种输出信号格式,适用于高精度和低抖动要求的应用场合。

    技术参数


    - 输入时钟:4个灵活的输入时钟,包括1个晶体/CMOS输入、2个差分/CMOS输入和1个单端/CMOS输入。最大输入频率可达1GHz(300MHz适用于CMOS)。
    - 输出时钟:6或10个通用输出时钟,每个输出可独立配置为LVDS、LVPECL、HCSL、2xCMOS或HSTL。
    - 电源电压:多种输出供电电压银行,支持1.5V至3.3V之间的CMOS输出电压。
    - 抖动性能:低附加抖动<200fs RMS(12kHz-20MHz,输入频率≥100MHz)。
    - 工作温度范围:-40°C至+85°C。

    产品特点和优势


    - 多功能输入:提供四个灵活的输入时钟,可根据需求选择晶体/CMOS或差分/CMOS输入。
    - 低抖动:提供低附加抖动<200fs RMS,适合对时序精度要求高的应用。
    - 可编程输出:每个输出具有独立的分频器和输出格式配置,能够适应不同的应用需求。
    - 兼容性:支持多种时钟信号格式,包括LVDS、LVPECL、HCSL、2xCMOS和HSTL。
    - 自配置能力:在上电时自动从外部或内部EEPROM进行自配置,最多支持8种配置选项。
    - 低功耗设计:支持多个电源电压银行,能够根据具体应用需求进行灵活配置。

    应用案例和使用建议


    - 应用案例:ZL40250-ZL40253 SmartBuffer™ 可以用于以太网和PCIe时钟分配。例如,在以太网应用中,可以实现高速数据传输所需的时钟同步;在PCIe应用中,可以提供多个高速差分时钟信号。
    - 使用建议:在实际应用中,应确保输入时钟信号满足推荐的电气规格,特别是输入信号幅度和阻抗匹配。此外,为了减少信号干扰,建议采用外部电路来滤波和阻抗匹配。

    兼容性和支持


    - 兼容性:ZL40250-ZL40253 SmartBuffer™ 支持多种时钟信号格式,与多种外部设备兼容,包括LVDS、LVPECL、HCSL、2xCMOS和HSTL接口。
    - 技术支持:厂商提供了详细的评估和编程软件,方便用户进行测试和配置。同时,也提供了丰富的文档和资源支持,包括数据手册、应用指南和开发工具。

    常见问题与解决方案


    1. Q:如何配置输出时钟的频率?
    - A:通过设置相应的配置寄存器,可以轻松配置输出时钟的频率。参考数据手册中的寄存器定义部分,可以找到具体的操作步骤。
    2. Q:如何控制输出时钟的启停?
    - A:通过设置相应的控制寄存器,可以启用或禁用输出时钟,并且可以实现无瞬变的启动和停止。
    3. Q:如何解决输入时钟信号的抖动问题?
    - A:可以通过外部电路进行滤波和阻抗匹配,减少输入时钟信号的抖动。此外,也可以使用片上PLL(锁相环)进行时钟倍频或分频,从而进一步降低抖动。

    总结和推荐


    ZL40250-ZL40253 SmartBuffer™ 是一款高性能的可编程缓冲器,具备多种输入时钟和输出时钟配置能力,适合在多种设备类型中使用。其独特的自配置能力和低抖动特性使其在许多高精度时钟应用中表现出色。强烈推荐在需要高性能时钟分配和格式转换的应用中使用此产品。

ZL40251LDF1参数

参数
最小工作供电电压 1.71V
最大工作供电电压 3.465V
输出信号类型 -
最大传播延迟时间 -
差分 - 输入:输出
输出数量 -
最大输入频率 -
输入信号类型 -
电路数 1
通用封装 QFN-56-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZL40251LDF1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
