ZL30343GGG2

产品分类: 锁相环
产品描述: 是 622.08MHz BGA 贴片安装
供应商型号: UA-ZL30343GGG2
供应商: 海外现货
标准整包数: 260
MICROCHIP TECHNOLOGY 锁相环 ZL30343GGG2

ZL30343GGG2概述

    ZL30343 SyncE/SONET/SDH G.8262/Stratum3 SETS & IEEE 1588 Packet G.8261 Synchronizer

    1. 产品简介


    ZL30343 是由 Microsemi Corporation 生产的一款同步设备。这款设备主要用于网络时钟同步,适用于多种通信标准和接口,包括同步以太网(SyncE)、SONET/SDH 和 IEEE 1588。它特别适合于需要高精度频率、相位和时间同步的应用场合,如无线通信系统(WCDMA-FDD, GSM, LTE-FDD 等)和微基站。

    2. 技术参数


    - 支持的标准:
    - ITU-T G.8262 同步以太网设备时钟
    - Telcordia GR-1244 Stratum 3 和 GR-253
    - ITU-T G.813 和 G.781 同步设备
    - ITU-T G.823 和 G.824 同步接口
    - 频率准确性:
    - WCDMA-FDD、GSM、LTE-FDD 和 femtocell 应用的频率精度低于 ±15 ppb
    - 相位同步性能:
    - WCDMA-TDD、移动WiMAX、TD-SCDMA 和 CDMA2000 应用的相位同步性能小于 ±1 μs
    - 时钟生成能力:
    - 支持标准 SONET/SDH 钟率(例如:19.44 MHz、38.88 MHz、77.76 MHz 等)
    - 支持以太网钟率(例如:25 MHz、50 MHz、125 MHz 等)
    - 温度范围:
    - 工作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 高性能同步能力:满足多种标准要求,确保了高精度和可靠性。
    - 灵活的参考输入:支持电信参考时钟和以太网参考时钟,提高了适应性。
    - 内置数字处理:支持外部算法控制软件数字PLL,提供频率和相位对齐。
    - 独立配置的双DPLL:通过串行接口独立配置,增强了系统的灵活性。
    - 自动切换机制:具备自动参考切换和保持模式,保证了在参考信号丢失时的稳定运行。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于 ITU-T G.8262 系统定时卡,支持 1 GbE 和 10 GbE 接口
    - 作为 Telcordia GR-253 载波级 SONET/SDH Stratum 3 系统定时卡
    - 集成到基站参考时钟中,用于 GSM、WCDMA、LTE 和 WiMAX 宏基站、微基站或 femtocell
    - 使用建议:
    - 在配置过程中,要确保参考时钟的选择和频率匹配。
    - 在复杂环境中,考虑使用独立的监测系统来确保信号质量。
    - 定期进行系统校准和测试,确保持续的高性能表现。

    5. 兼容性和支持


    - 兼容性:
    - 与多种通信协议和标准兼容,支持复合时钟输入(64 kHz、64 kHz + 8 kHz、64 kHz + 8 kHz + 400 Hz)。
    - 可与不同类型的网络设备和服务器配合使用。
    - 支持和维护:
    - 微软公司提供了详尽的技术文档和应用指南,用户可以访问官方网站获取支持信息。

    6. 常见问题与解决方案


    - 问题1:参考时钟选择不当导致同步失败。
    - 解决方案:确保选择正确的参考时钟并检查频率匹配。

    - 问题2:系统进入保持模式。
    - 解决方案:确认参考时钟的连接状态,必要时重新配置 DPLL 设置。
    - 问题3:系统出现时钟偏差。
    - 解决方案:调整内部状态机的工作模式,确保系统处于锁定状态。

    7. 总结和推荐


    综上所述,ZL30343 是一款集高性能、高可靠性于一体的同步设备,适用于多种通信标准和应用场合。它的多项独特功能和优势使其在市场上具有很强的竞争力。对于需要高精度时钟同步的无线通信和网络基础设施,强烈推荐使用此产品。

ZL30343GGG2参数

参数
最大输入频率 622.08MHz
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环

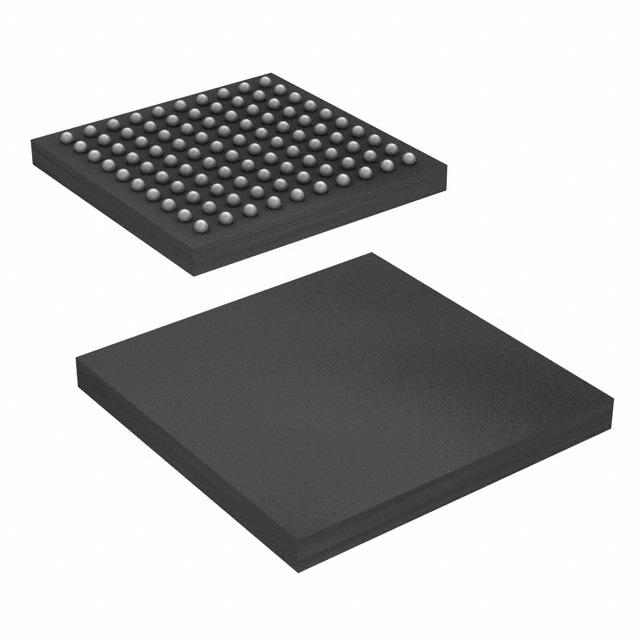

100-FBGA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ZL30343GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30343GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30343GGG2 ZL30343GGG2数据手册

ZL30343GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
