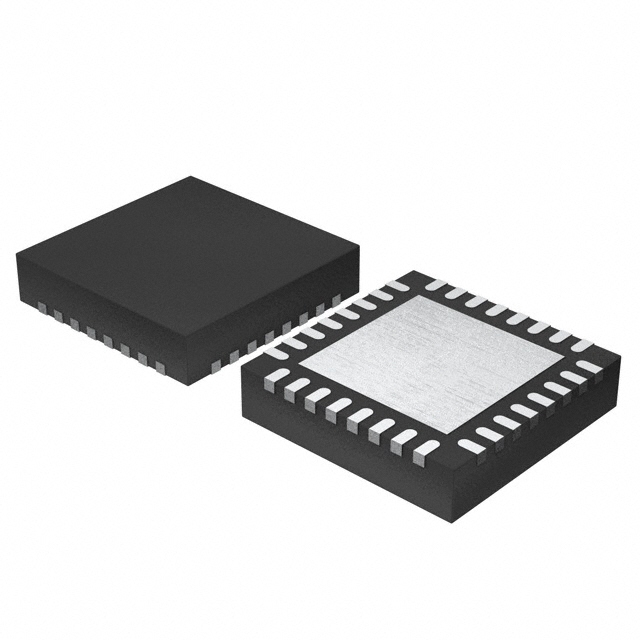

ZL30151LDG1

产品分类: 锁相环
产品描述: 是 650MHz QFN 贴片安装
供应商型号: ZL30151LDG1
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 锁相环 ZL30151LDG1

ZL30151LDG1概述

    ZL30151 3-Input, 3-Output Any-to-Any Line Card with Ultra-Low Jitter



    1. 产品简介



    ZL30151是一款专为电信线路卡设计的3输入、3输出时钟芯片,具备超低抖动(Jitter)特性。该芯片能够支持从1kHz到650MHz的各种频率转换和合成需求,适用于SONET/SDH、PDH、同步以太网、光纤通道等多种通信协议。此外,它还广泛应用于广播视频设备和其他需要高精度时钟信号的设备中。


    2. 技术参数



    - 输入特性:
    - 三种输入:两个差分/CMOS,一个CMOS。
    - 输入频率范围:1kHz至650MHz(CMOS为1kHz至300MHz)。
    - 活动监测和频率准确性监测。

    - PLL特性:
    - 可编程带宽:1Hz至500Hz。
    - 抖动抑制能力。
    - 自动或手动参考切换。
    - 低带宽DPLL,支持自由运行或保持模式。
    - 零延迟缓冲配置。

    - 输出特性:
    - 三种低抖动输出。
    - 输出频率范围:<1Hz至650MHz(最大250MHz)。
    - 典型输出抖动:0.16至0.28ps RMS(12kHz至20MHz)。
    - 支持CML、LVDS、LVPECL、HSTL、SSTL、HCSL及CMOS接口。

    - 工作环境:
    - 工作温度范围:-40°C至+85°C。


    3. 产品特点和优势



    - 多功能性:支持多种频率和协议,可广泛应用于电信和广播视频领域。
    - 高精度:低抖动输出确保高精度,支持从1Hz到650MHz的任意频率转换。
    - 易用性:无需外部VCXO或环路滤波器组件,简化设计。
    - 可靠性:自动配置、零延迟缓冲及高分辨率相位调整。
    - 高性能:高分辨率DPLL架构和快速检测机制,确保高可靠性和稳定性。


    4. 应用案例和使用建议



    - 电信同步以太网线路卡应用:
    - 示例输入:19.44MHz, 25MHz等。
    - 使用场景:监控输入时钟,无切换抖动,频率转换及必要的抖动抑制。

    - 广播视频频率转换应用:
    - 示例输入:27MHz, 74.25MHz, 74.1758MHz等。
    - 使用场景:频率转换及可选的抖动抑制。

    使用建议:
    - 在使用过程中,定期检查输入时钟的稳定性和频率准确性。
    - 根据具体应用需求选择合适的输入和输出频率。
    - 利用自动配置和零延迟缓冲功能提高系统稳定性。


    5. 兼容性和支持



    - 兼容性:支持CML、LVDS、LVPECL、HSTL、SSTL、HCSL及CMOS接口。
    - 支持服务:提供详细的文档、评估软件及技术支持,帮助客户进行设计和调试。


    6. 常见问题与解决方案



    - 问题:输入时钟不稳定,影响输出。
    - 解决方案:检查输入时钟源,确保其稳定性和频率准确性。
    - 问题:输出频率不准确。
    - 解决方案:调整DPLL的带宽设置,确保频率准确度。
    - 问题:系统初始化失败。
    - 解决方案:确认电源电压及复位信号正常,重新启动系统。


    7. 总结和推荐



    ZL30151凭借其卓越的性能和广泛的适用性,在电信和广播视频行业具有显著的市场竞争力。其超低抖动、高精度及易用性使其成为众多应用的理想选择。推荐在需要高精度时钟信号的应用中使用该产品。

ZL30151LDG1参数

参数
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环
最大输入频率 650MHz
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
