首页  >  产品百科  >  ZL30163GDG2

ZL30163GDG2

产品分类: 锁相环
产品描述: 是 750MHz BGA 贴片安装
供应商型号: ZL30163GDG2-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30163GDG2

ZL30163GDG2概述

    ZL30163 Network Synchronization Clock Translator

    1. 产品简介


    产品类型:
    ZL30163是一款网络同步时钟转换器(Network Synchronization Clock Translator),专为复杂的电信应用设计。它集成了高性能数字相位锁定环路(DPLL)和数控振荡器(NCO),能够提供多种同步和频率转换功能。
    主要功能:
    - 符合G.813和G.8262标准的灵活速率转换
    - 两个可编程DPLL/NCO,可同步任意频率从1 Hz到750 MHz
    - 四个可编程合成器,能生成任意频率从1 Hz到750 MHz,最大抖动低于0.62 ps RMS
    - 支持任意数据率、线编码率和FEC率之间的转换
    应用领域:
    - SyncE/SONET/SDH定时卡
    - 同步以太网、10GBASE-R和10GBASE-W
    - SONET/SDH、光纤通道、XAUI

    2. 技术参数


    - 输入参考:
    - 支持9个输入参考,可配置为单端或差分
    - 最大频率限制:单端177.5 MHz,差分750 MHz
    - 输出时钟:
    - 8个高绩效单端输出时钟(最大频率177.5 MHz)
    - 8个高绩效差分输出时钟(LVPECL,最大频率750 MHz)
    - 电源和地:
    - +1.8VDC和+3.3VDC电源电压
    - 内部引脚不应互相连接
    - 控制和状态:
    - 功耗重置(pwrb):逻辑低电平重置设备
    - JTAG接口:用于测试和调试
    - 工作环境:
    - 工作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 高度灵活性:
    - 支持任意频率转换,满足各种复杂应用需求
    - 高性能:
    - 拥有出色的抖动过滤能力,最小抖动达到0.62 ps RMS
    - 易用性:
    - 可通过SPI/I2C接口进行现场编程
    - 可靠性:
    - 具备自动无缝参考切换和数字保持功能

    4. 应用案例和使用建议


    应用场景:
    - 在电信基础设施中,ZL30163可用于同步以太网、SONET/SDH等网络的时钟同步。
    使用建议:
    - 确保所有电源稳定后再启用pwrb引脚,避免因电源不稳定导致设备异常
    - 使用时要注意输入参考信号的单端和差分设置,根据具体应用场景选择合适的设置方式

    5. 兼容性和支持


    - 兼容性:
    - 支持与标准电信协议(如SONET/SDH)兼容的网络设备
    - 支持和维护:
    - 微软系统公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助

    6. 常见问题与解决方案


    常见问题1:
    - 电源不稳导致设备无法正常启动。
    - 解决方案:确保所有电源稳定后再启用pwrb引脚,等待至少2毫秒后释放
    常见问题2:
    - 输入参考信号频率超出限制。
    - 解决方案:检查输入信号频率,确保不超过最大限制(单端177.5 MHz,差分750 MHz)

    7. 总结和推荐


    总结:
    ZL30163是一款高度灵活且高性能的网络同步时钟转换器,具备卓越的抖动过滤能力和广泛的应用兼容性。其集成的DPLL和NCO使得它可以轻松应对复杂电信网络中的时钟同步任务。
    推荐:
    鉴于ZL30163在性能和应用方面的优势,强烈推荐在同步以太网、SONET/SDH等复杂电信环境中使用。无论是电信基础设施建设还是数据中心网络搭建,ZL30163都能提供可靠的时钟同步解决方案。

ZL30163GDG2参数

参数
最大输入频率 750MHz
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环

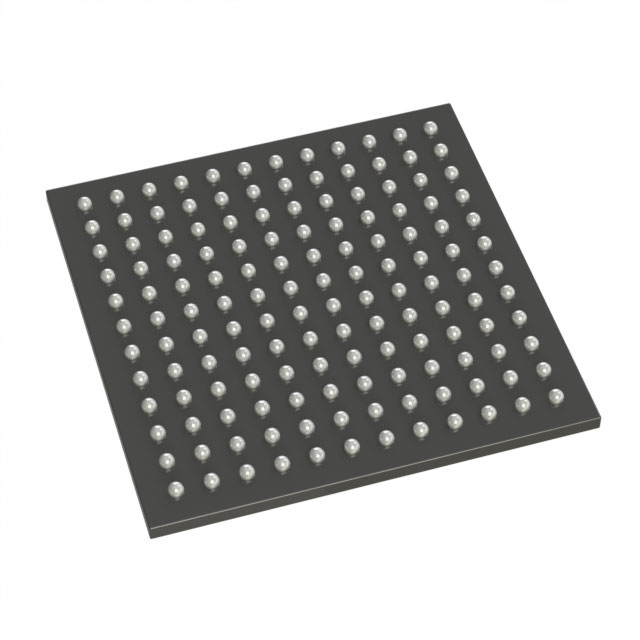

144-BGA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ZL30163GDG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30163GDG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30163GDG2 ZL30163GDG2数据手册

ZL30163GDG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 105.2896 ¥ 881.1423
25+ $ 87.7344 ¥ 734.2273
100+ $ 79.7577 ¥ 667.4723
库存: 136
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 881.14
