ZL30111QDG1

产品分类: 锁相环
产品描述: 是 3.1V 3.5V 19.44MHz QFP 贴片安装
供应商型号: Q-ZL30111QDG1
供应商: 国内现货
标准整包数: 0
MICROCHIP TECHNOLOGY 锁相环 ZL30111QDG1

ZL30111QDG1概述

    ZL30111 POTS Line Card PLL: A Comprehensive Guide

    1. 产品简介


    产品类型与功能
    ZL30111是一款专为POTS(Plain Old Telephone Service)线路卡设计的数字锁相环(DPLL)。它能够同步到8 kHz、2.048 MHz、8.192 MHz或19.44 MHz的输入信号,并提供一系列时钟输出,如2.048 MHz、4.096 MHz和8.192 MHz。此外,它还提供了两种类型的8 kHz定帧脉冲。该器件可以自动进入和退出自由运行模式,并提供DPLL锁定和参考失败指示。
    应用领域
    ZL30111的主要应用包括POTS线路卡的同步、NTR 8kHz或GPON物理接口时钟转换为TDM时钟。

    2. 技术参数


    - 同步频率:8 kHz, 2.048 MHz, 8.192 MHz, 或 19.44 MHz
    - 输出时钟频率:2.048 MHz, 4.096 MHz 和 8.192 MHz
    - 定帧脉冲类型:两种8 kHz定帧脉冲
    - 参考丢失处理:自动进入/退出自由运行模式
    - DPLL带宽:所有速率的输入参考为922 Hz,8 kHz输入参考为58 Hz
    - 固有抖动:所有输出时钟小于0.6 nspp
    - 外部主时钟源:20 MHz晶振或时钟振荡器
    - 工作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    ZL30111的独特之处在于其自动参考丢失处理能力和低抖动输出。在参考信号丢失时,它能够迅速进入自由运行模式并保持稳定的输出时钟,从而确保系统可靠性。此外,低至0.6 nspp的固有抖动使得该器件非常适合对抖动要求严格的通信应用。

    4. 应用案例和使用建议


    应用案例
    ZL30111常用于POTS线路卡的同步,尤其是在需要稳定时钟源的应用中。例如,在电话交换机和路由器中,它可以将不同速率的网络时钟同步到标准的TDM时钟。
    使用建议
    - 确保在启动时保持复位引脚低电平至少300纳秒。
    - 在高电容负载下使用时,时钟和定帧脉冲输出应当进行缓冲以减少信号失真。
    - 针对不同频率的应用,选择合适的晶振或时钟源以确保精确的时钟频率。

    5. 兼容性和支持

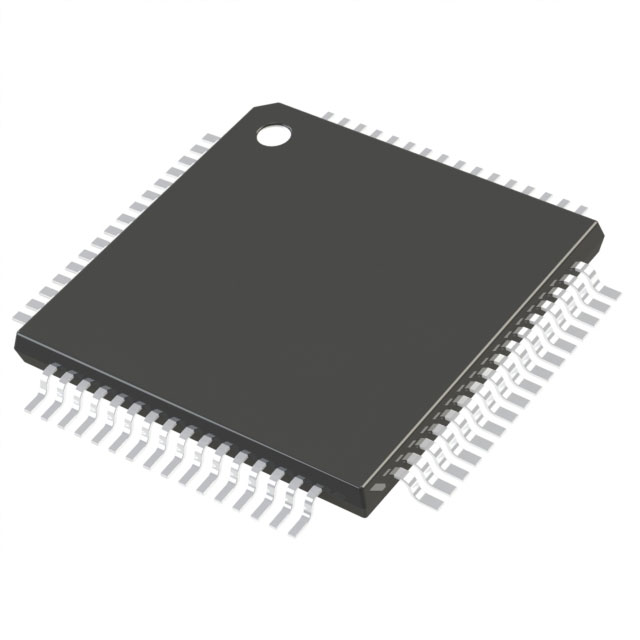

    ZL30111采用64引脚TQFP封装,适用于各种PCB布局。该器件与常见的晶体振荡器和外部时钟源兼容。制造商提供了详尽的技术支持文档和应用指南,以帮助用户正确使用和调试该器件。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题:参考信号丢失时,输出时钟不稳定。
    - 解决方案:检查参考信号连接是否稳固,确认参考频率在正常范围内。必要时调整晶振或时钟源。

    - 问题:输出时钟抖动较大。
    - 解决方案:优化电源去耦合电路,确保稳定供电。检查时钟输出缓冲是否适当。

    7. 总结和推荐



    总结


    ZL30111是一款高性能的数字锁相环器件,适合于需要高精度和高稳定性的通信应用。其自动参考丢失处理能力和低抖动特性使其成为POTS线路卡和其他通信系统的理想选择。
    推荐
    对于需要稳定时钟源的应用,特别是POTS线路卡,ZL30111是一个值得推荐的选择。其强大的功能和广泛的适用性使得该器件成为众多工程师的理想之选。

ZL30111QDG1参数

参数
最大工作供电电压 3.5V
最小工作供电电压 3.1V
PLL-锁相环
最大输入频率 19.44MHz
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30111QDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30111QDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30111QDG1 ZL30111QDG1数据手册

ZL30111QDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
