ZL30117GGG2

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 622.08MHz BGA 贴片安装
供应商型号: ZL30117GGG2-ND
供应商: Digi-Key
标准整包数: 1

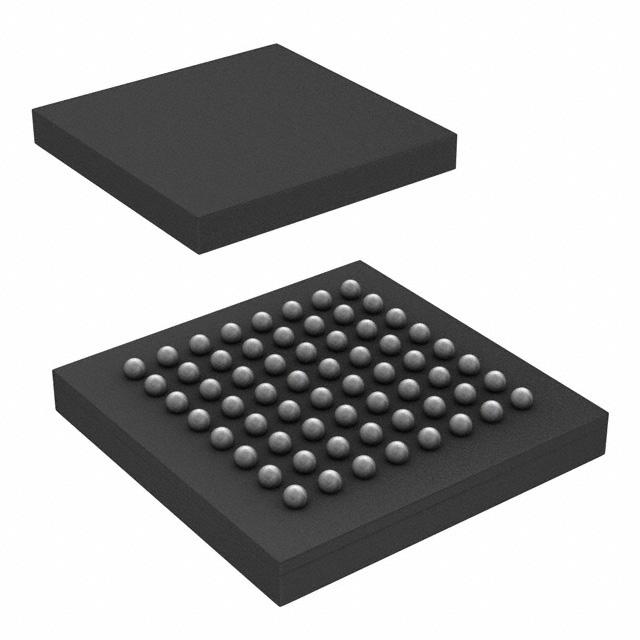

MICROCHIP TECHNOLOGY 锁相环 ZL30117GGG2

ZL30117GGG2概述

    ZL30117 SONET/SDH Line Card Synchronizer 技术手册

    产品简介


    ZL30117 是一款由Zarlink Semiconductor Inc.开发的高度集成的同步器芯片,适用于网络接口卡。该器件主要功能包括与标准电信系统参考同步,并合成各种受保护的电信线路接口时钟。其应用广泛,如先进TCATM和MicroTCA系统中的多业务边缘交换机或路由器、DSLAM线路卡、广域网(WAN)线路卡、无线网络控制器(RNC)/移动交换中心线路卡以及ADM线路卡等。

    技术参数


    - 主要功能:与标准电信系统参考同步,合成电信线路接口时钟。
    - 输出时钟频率:高达622.08 MHz。
    - 输入参考频率范围:2 kHz到77.76 MHz,可自动检测。
    - 输入同步频率范围:166.67 Hz到64 kHz,可自动检测。
    - 输出时钟频率范围:多种选择,最大为77.76 MHz。
    - 工作温度范围:-40°C到+85°C。
    - 电源电压:+3.3VDC(数字部分),+1.8VDC(模拟部分)。
    - 封装类型:64针CABGA。

    产品特点和优势


    - 高性能同步:能够锁定至一个或多个输入参考,并提供无中断参考切换和保持功能。
    - 灵活配置:通过串行接口配置多种功能,包括模式选择、带宽设置等。
    - 高精度时钟生成:符合Telcordia GR-253-CORE和ITU-T G.813标准,满足各种电信接口的时钟要求。
    - 支持多协议:支持SONET/SDH时钟协议和自定义输出频率,兼容性好。
    - 多功能输入:具有三路参考输入和三路同步输入,可根据需要配置。

    应用案例和使用建议


    - AMCs for AdvancedTCATM 和 MicroTCA 系统:在高级通信系统中作为主时钟源,确保系统内部时钟的一致性和可靠性。
    - DSLAM 线路卡:在宽带接入服务器中,用于生成多速率的时钟信号,以支持不同类型的DSL技术。
    - RNC/Mobile Switching Center 线路卡:在移动通信网络中,作为关键时钟信号的产生和同步单元,保证系统的稳定运行。
    使用建议:
    - 在设计电路时,应考虑系统的整体时序需求,合理选择参考输入频率和同步频率。
    - 调整配置寄存器以匹配特定的应用场景,如设定输出时钟的频率和格式。
    - 仔细检查设备的工作环境条件,确保在指定的工作温度范围内正常运行。

    兼容性和支持


    - 兼容性:ZL30117 与标准电信协议兼容,可以与各种标准电信设备协同工作。
    - 支持服务:Zarlink提供详尽的技术文档和软件工具,帮助用户进行设备配置和故障排除。用户可以通过技术支持热线或官方网站获取更多信息。

    常见问题与解决方案


    - Q: 如何处理锁定指示灯不亮的问题?
    A: 检查复位状态是否正确,确认输入参考信号正常,且参考输入已通过软件配置正确。
    - Q: 输出时钟频率不稳定如何解决?
    A: 检查外部时钟源是否稳定,调整PLL滤波器设置,确保参考信号正确配置并监控输入信号的质量。
    - Q: 如何配置多路参考输入?
    A: 参考手册中有关“Ref and Sync Inputs”的章节,根据具体应用需求,配置相应的参考输入频率和同步频率。

    总结和推荐


    ZL30117是一款高性能、多功能的同步器芯片,适用于各种先进的电信系统和网络设备。其卓越的性能和灵活的配置能力使其成为复杂电信系统的理想选择。对于那些需要高度可靠的时钟同步和频率合成的应用场景,强烈推荐使用ZL30117。无论是设计新系统还是升级现有系统,ZL30117都能提供强大的支持和灵活性。

ZL30117GGG2参数

参数
PLL-锁相环
最大输入频率 622.08MHz
最大工作供电电压 3.63V
最小工作供电电压 2.97V
64-BGA
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZL30117GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30117GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30117GGG2 ZL30117GGG2数据手册

ZL30117GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ $ 76.505 ¥ 646.4673
库存: 0
起订量: 260 增量: 1
交货地:
最小起订量为:260
合计: ¥ 0
直接购买
加入购物车
