OV-7604-C7-32.768KHZ-20PPM-TA-QA

产品分类:
厂牌: MICRO CRYSTAL
产品描述:
供应商型号:
供应商:
标准整包数: 0

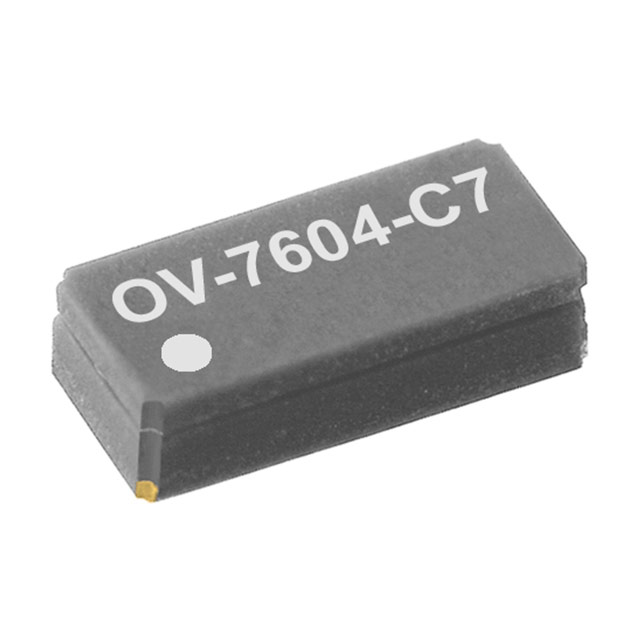

MICRO CRYSTAL  OV-7604-C7-32.768KHZ-20PPM-TA-QA

OV-7604-C7-32.768KHZ-20PPM-TA-QA概述

    OV-7604-C7 低功耗时钟振荡器技术手册

    产品简介


    OV-7604-C7 是一款适用于多种应用领域的低频表面贴装振荡器。该产品集成了一个集成的CMOS电路和晶体,采用真空密封的陶瓷封装,配备陶瓷盖。它广泛应用于物联网(IoT)、计量设备、工业设备、汽车、医疗保健设备及可穿戴便携式设备等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 3.2 mm × 1.5 mm × 1.0 mm |
    | 频率 | 32.768 kHz ±20 ppm |
    | 电压范围 | 1.2 V 至 5.5 V |
    | 功耗 | 典型值 0.3 µA / 最大值 0.5 µA |
    | 起振时间 | 最大 0.5 秒 |
    | 工作温度范围 | 标准:-40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 振动耐受度 | ±5 ppm @ 20 g / 10-2000 Hz |
    | 冲击耐受度 | ±5 ppm @ 5000 g, 0.3 ms, ½ sine |

    产品特点和优势


    - 宽供电电压范围:1.2 V 至 5.5 V,适合多种电源需求。
    - 极低功耗:典型值仅为 0.3 µA,满足低功耗应用的需求。
    - 小型化设计:体积小、轻量化(12.4 mg),适合紧凑空间布局。
    - 高可靠性:具备良好的抗冲击和振动能力,确保长期稳定运行。
    - 环保材料:100% 无铅,符合RoHS标准。
    - 高安全性:通过AEC-Q200认证,适用于汽车级应用。

    应用案例和使用建议


    OV-7604-C7 主要用于物联网设备、智能电表和工业自动化系统中,作为时钟信号源提供精确的时间基准。在使用过程中,建议根据具体的应用环境选择合适的电源电压,并关注其功耗和散热情况。在极端环境下,可通过外部电路设计来提升其抗冲击和振动能力。

    兼容性和支持


    OV-7604-C7 采用 SON-4 型封装,符合IPC/JEDEC J-STD-020C标准,可以轻松与其他主流电子元件兼容。厂商提供了详细的技术支持和维护服务,包括定制频率公差和特殊包装要求。

    常见问题与解决方案


    1. 起振时间过长:
    - 解决方法:确保供电电压在1.2 V至5.5 V范围内,同时检查周围电路是否存在干扰。
    2. 输出频率不稳定:
    - 解决方法:确认外部负载和连接线路正确无误,必要时可增加外部滤波电路。
    3. 抗冲击性能不足:
    - 解决方法:加强外壳防护,采用更为坚固的固定结构,并在设计时考虑减震措施。

    总结和推荐


    综上所述,OV-7604-C7 以其宽泛的工作电压、低功耗、高可靠性和小型化设计等特点,在众多应用场景中表现出色。对于需要高性能时钟信号源的项目,这款振荡器是一个非常值得推荐的选择。无论是家用电器还是专业设备,其优秀的性能都能带来卓越的表现。

OV-7604-C7-32.768KHZ-20PPM-TA-QA参数

参数
长*宽*高 3.2mm*1.5mm*1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

OV-7604-C7-32.768KHZ-20PPM-TA-QA厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OV-7604-C7-32.768KHZ-20PPM-TA-QA数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL MICRO CRYSTAL OV-7604-C7-32.768KHZ-20PPM-TA-QA OV-7604-C7-32.768KHZ-20PPM-TA-QA数据手册

OV-7604-C7-32.768KHZ-20PPM-TA-QA封装设计

查看详情并下载
Symbol
Footprint
3D Model
