OV-7604-C7-32.768KHZ-10PPM-TB-QA

产品分类:
厂牌: MICRO CRYSTAL
产品描述:
供应商型号:
供应商:
标准整包数: 0

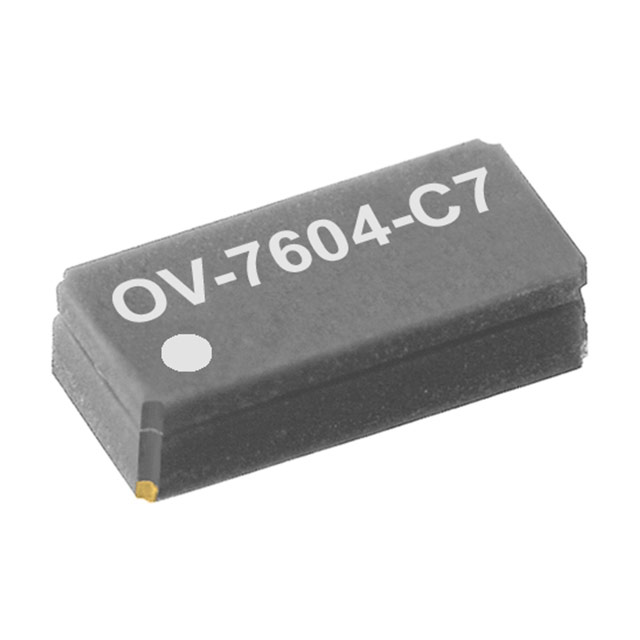

MICRO CRYSTAL  OV-7604-C7-32.768KHZ-10PPM-TB-QA

OV-7604-C7-32.768KHZ-10PPM-TB-QA概述


    产品简介


    基本介绍
    OV-7604-C7 是一款低功耗表面贴装(SMD)振荡器,集成了集成CMOS电路和石英晶体。它采用真空密封的陶瓷封装,配备陶瓷盖,可在多种环境中稳定工作。
    主要功能和应用领域
    OV-7604-C7 具备宽电压范围和极低的功耗,适用于时钟同步等多种应用场景。其主要应用领域包括物联网(IoT)、计量、工业控制、汽车电子、医疗保健及可穿戴设备等。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 3.2 x 1.5 x 1.0 mm |
    | 工作频率 | 32.768 kHz |
    | 频率容差 | ±20 ppm |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -55°C 到 +125°C |
    | 输出电压 | 1.2 V 至 5.5 V |
    | 供电电流消耗 | 0.3 µA / 0.5 µA (典型值) |
    | 引脚配置 | 4 引脚 |
    | 封装 | SON-4 |
    | 振荡器型号 | C7 |

    产品特点和优势


    1. 低功耗:非常低的功耗,仅为0.3 µA / 0.5 µA,适合电池供电设备。
    2. 小尺寸和轻量:12.4 mg的重量和紧凑的设计使其适合空间受限的应用。
    3. 高可靠性:具有抗冲击和振动能力,能够承受高达5000 g的冲击和20 g的振动。
    4. 环保材料:完全无铅,符合RoHS标准。
    5. 行业认证:提供AEC-Q200认证,适用于汽车领域。

    应用案例和使用建议


    应用案例
    OV-7604-C7 在许多应用中都有广泛的应用,如智能家居系统中的时钟同步、可穿戴设备中的低功耗传感器节点、医疗监测设备中的时间参考等。
    使用建议
    - 在设计时需注意引脚布局,确保良好的焊接质量和信号完整性。
    - 根据应用需求选择合适的温度等级。
    - 确保供电电压在规定范围内以避免功耗过高。

    兼容性和支持


    OV-7604-C7 采用标准SON-4封装,与市面上大多数PCB布局工具兼容。厂商提供了详细的安装指南和售后支持,用户可以在官方网站上获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:振荡器无法正常启动。
    解决办法:检查供电电压是否在1.2 V至5.5 V之间,确保引脚连接正确,尝试重新焊接引脚。
    2. 问题:输出信号不稳定。
    解决办法:确认周围环境的电磁干扰情况,适当增加屏蔽措施;检查电源滤波电容是否正常。

    总结和推荐


    综上所述,OV-7604-C7 是一款高性价比、可靠且适用于多种应用场景的低功耗振荡器。其小体积、高可靠性以及广泛的温度适应性使其在众多行业中具有较强的竞争力。强烈推荐使用该产品,特别是在需要长时间稳定工作的应用场景中。

OV-7604-C7-32.768KHZ-10PPM-TB-QA参数

参数
长*宽*高 3.2mm*1.5mm*1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

OV-7604-C7-32.768KHZ-10PPM-TB-QA厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OV-7604-C7-32.768KHZ-10PPM-TB-QA数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL MICRO CRYSTAL OV-7604-C7-32.768KHZ-10PPM-TB-QA OV-7604-C7-32.768KHZ-10PPM-TB-QA数据手册

OV-7604-C7-32.768KHZ-10PPM-TB-QA封装设计

查看详情并下载
Symbol
Footprint
3D Model
