OM-7604-C7-32.768KHZ-20PPM-TB-QA

产品分类:
厂牌: MICRO CRYSTAL
产品描述:
供应商型号: 2195-OM-7604-C7-32.768KHZ-20PPM-TB-QATR-ND
供应商: Digi-Key
标准整包数: 1000

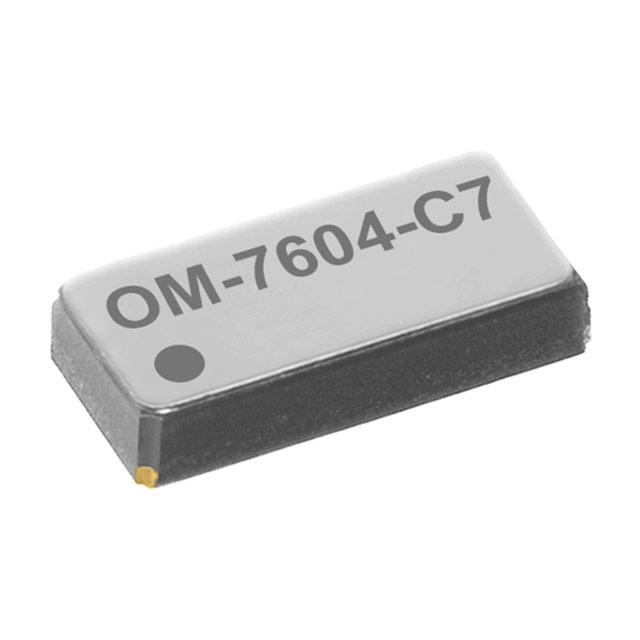

MICRO CRYSTAL  OM-7604-C7-32.768KHZ-20PPM-TB-QA

OM-7604-C7-32.768KHZ-20PPM-TB-QA概述


    产品简介


    OM-7604-C7低功耗时钟振荡器是一款小型表面贴装(SMT)振荡器,集成了CMOS电路和晶体振荡器。该振荡器采用真空封装,装在金属盖保护的陶瓷封装内,适用于多种严苛的应用环境。产品广泛应用于物联网(IoT)、计量设备、工业控制系统、汽车电子、医疗健康设备及可穿戴便携设备等领域。

    技术参数


    - 尺寸:3.2 mm x 1.5 mm x 0.70 mm (典型值)
    - 频率:32.768 kHz ±20 ppm
    - 工作温度范围:
    - 标准商用等级:TA = -40°C 至 +85°C
    - 汽车级:TB = -40°C 至 +125°C
    - 供电电压范围:1.2 V 至 5.5 V
    - 电流消耗:0.3 µA (典型)/0.5 µA (最大)
    - 启动时间:≤ 0.5 秒
    - 谐波系数:±1.5 ppm/V
    - 年老化率:≤ ±3 ppm (第一年)
    - 频率温度特性:±0.035 ppm/°C² (T - T0)²

    产品特点和优势


    - 宽供电电压范围:支持1.2 V至5.5 V的宽泛供电电压,适应各种不同电源条件。
    - 超低功耗:电流消耗仅为0.3 µA (典型),满足低功耗应用需求。
    - 同步时钟输出控制:提供CLKOUT输出使能/禁止功能,便于系统灵活控制。
    - 小型轻量化设计:尺寸小,重量轻(仅10.6毫克),适合空间受限的设计。
    - 抗冲击和振动能力:耐受高达5000 g冲击和20 g振动,确保长期稳定运行。
    - 环保合规:符合RoHS标准,100%无铅,绿色环保。
    - 汽车级认证:通过AEC-Q200认证,适用于严苛的汽车应用环境。

    应用案例和使用建议


    应用案例:
    - 物联网设备:用于物联网节点的精准时钟同步。
    - 工业自动化:作为高精度计时参考,提高生产线的效率和准确性。
    - 医疗健康监测设备:用于便携式心率监测仪或血糖监测仪中。
    使用建议:
    - 确保电路板上的焊盘设计符合推荐尺寸,以确保良好的焊接质量和长期稳定性。
    - 在安装过程中注意避免高温焊接对晶体部分的影响。
    - 在选择供电电源时,优先考虑稳定性较高的电源,以确保振荡器的准确度和可靠性。

    兼容性和支持


    - 兼容性:OM-7604-C7可以轻松与多种微控制器和数字集成电路配套使用,适用于大多数SMT工艺制造的PCB。
    - 技术支持:厂商提供详细的文档和技术支持,用户可通过官方网站获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:启动时间过长
    - 解决办法:检查供电电压是否处于额定范围内,并确保所有连接正确无误。

    2. 问题:频率偏差较大
    - 解决办法:验证是否在标准的工作温度范围内使用,必要时联系技术支持获得进一步指导。

    总结和推荐


    综上所述,OM-7604-C7低功耗时钟振荡器凭借其卓越的电气性能和物理特性,为各类应用场景提供了可靠的时钟解决方案。其小型化、低功耗和高可靠性的特点使其成为物联网、工业控制及医疗设备领域的理想选择。强烈推荐在需要高精度和稳定性时钟信号的项目中使用此产品。

OM-7604-C7-32.768KHZ-20PPM-TB-QA参数

参数
长*宽*高 3.2mm*1.5mm*700μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

OM-7604-C7-32.768KHZ-20PPM-TB-QA厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OM-7604-C7-32.768KHZ-20PPM-TB-QA数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL MICRO CRYSTAL OM-7604-C7-32.768KHZ-20PPM-TB-QA OM-7604-C7-32.768KHZ-20PPM-TB-QA数据手册

OM-7604-C7-32.768KHZ-20PPM-TB-QA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.1395 ¥ 9.5366
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
