5GTH93542

产品分类: 轻触开关
厂牌: MEC SWITCHES
产品描述: MEC 轻触开关, 焊料,翼片接端, 尺寸 10.10 x 10.10 x 6.4mm, 单刀单掷
供应商型号: 2280491
供应商: 海外现货
标准整包数: 1

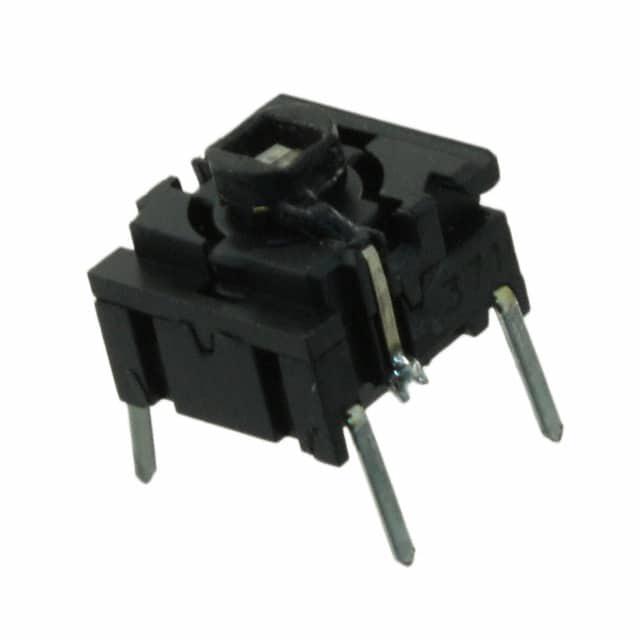

MEC SWITCHES 轻触开关 5GTH93542

5GTH93542概述


    产品简介


    Multimec™ 5G 高性能轻触开关
    Multimec™ 5G 是一种高性能轻触开关,广泛应用于工业自动化、医疗设备、通信设备和其他需要高可靠性的电子系统中。此开关具有出色的触感反馈和多种颜色的照明选项,适用于需要明确标识的应用场合。该开关支持通过表面贴装(SMD)或通孔安装(TH),且可以配置为单色或双色照明,提供灵活的安装和应用选择。

    技术参数


    - 电气特性:
    - 负载推荐:金触点为 0.5µ-50 mA 24 VDC;银触点为 0.5-50 mA 24 VDC。
    - 接触电阻:≤30 mΩ,通常为 10 mΩ。
    - 绝缘电阻:>10 MΩ。
    - 接触反弹时间:<2 mS,通常为 0.5 mS。

    - 环境条件:
    - 防护等级:IP67,符合 IEC 60529 标准。
    - 工作温度范围:非发光型 -40 °C 至 +160 °C;发光型 -30 °C 至 +85 °C。

    - 机械性能:
    - 标准动作力:瞬时常开型为 2.0 N、3.5 N 和 6.5 N;静音版本为 2.0 N;常闭/常开型为 3.5 N。
    - 最大动作力:瞬时型为 115 N,持续 60 秒(根据 MIL-PRF-22885H 标准);常闭/常开型为 100 N,持续 10 秒。
    - 行程:1 mm。
    - 寿命:常开型 >10,000,000 次循环;常闭/常开型 >1,000,000 次循环。

    产品特点和优势


    Multimec™ 5G 具备以下独特功能和优势:
    - 材料选择:外壳和按钮由 PPS UL94V0 制成,确保耐用性和阻燃性。密封圈采用硅橡胶,进一步增强防水性能。
    - 电气接触:金触点和银触点均采用高性能材料,确保长期稳定性和低接触电阻。
    - 操作和维护:提供详细的安装和焊接指导,确保用户能够正确安装和维护开关。此外,开关包装和配件设计方便储存和运输。

    应用案例和使用建议


    应用案例:
    Multimec™ 5G 常用于自动化设备中的紧急停止按钮、控制面板上的指示灯、医疗设备的操作界面等领域。例如,在一个医疗设备中,该开关可用于实时监测患者的生命体征,确保高精度和可靠性。
    使用建议:
    - 在焊接过程中,请严格遵循制造商提供的焊接温度曲线,以避免高温对开关造成损害。
    - 在操作开关时,注意不要超出规定的最大操作力和温度范围,以确保其长期稳定运行。
    - 确保正确的布局和空间要求,以防止开关在电路板上的位置不准确导致的失效。

    兼容性和支持


    - 兼容性:Multimec™ 5G 与大多数电子设备和组件兼容,可通过 SMD 或 TH 方式安装。此外,还提供了各种颜色的 LED 选项,如蓝色、绿色、黄色、白色、红色等。
    - 支持:制造商提供详尽的技术文档和客户支持,帮助用户正确安装和使用开关。如有需要,用户还可以访问制造商网站获取更多资料和技术支持。

    常见问题与解决方案


    1. 问题:开关出现故障,无法正常工作
    - 解决方案:检查焊接质量,确认没有虚焊或冷焊现象。若焊接无误,则检查电路连接是否正确。
    2. 问题:开关触点接触不良
    - 解决方案:确认触点是否有污垢或氧化物积累,使用专用清洁工具进行清洁处理。
    3. 问题:开关响应延迟
    - 解决方案:调整驱动电路的电压和电流,确保其处于合适的范围内。必要时更换更高效的电源模块。

    总结和推荐


    综上所述,Multimec™ 5G 高性能轻触开关凭借其出色的触感反馈、多种颜色的照明选项以及卓越的耐久性和可靠性,在众多行业中都表现出色。对于需要高可靠性开关的用户来说,这款开关无疑是一个非常理想的选择。强烈推荐给需要高性能开关的用户群体。

5GTH93542参数

参数
执行器行程 1mm
机械寿命 10000000Cycles
操作力 3.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 6.4mm
长*宽*高 10.1mm*10.1mm*6.4mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5GTH93542厂商介绍

MEC Switches是一家知名的电子开关制造商,专注于设计和生产高质量的电子开关和接口解决方案。公司主营产品包括:

1. 开关产品:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业控制、医疗设备等领域。

2. 接口产品:如USB接口、HDMI接口等,服务于消费电子、电脑配件、通讯设备等多个市场。

3. 定制解决方案:根据客户需求,提供定制化的开关和接口解决方案,以满足特定应用的需求。

MEC Switches的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品在性能和可靠性上领先。

- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。

- 快速响应:快速响应市场变化和客户需求,提供灵活的定制服务。

- 全球服务:拥有全球销售和服务网络,为客户提供便捷的本地化支持。

- 环保意识:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

5GTH93542数据手册

厂牌 PDF简要描述 下载
MEC SWITCHES 轻触开关 MEC SWITCHES 5GTH93542 5GTH93542数据手册

5GTH93542封装设计

查看详情并下载
Symbol
Footprint
3D Model
