4FSH942

产品分类: 轻触开关
厂牌: MEC SWITCHES
产品描述: MEC 轻触开关, 表面贴装接端, 尺寸 14 x 10.3mm, 印刷电路板, 单刀单掷
供应商型号: 679-2247-ND
供应商: Digi-Key
标准整包数: 1

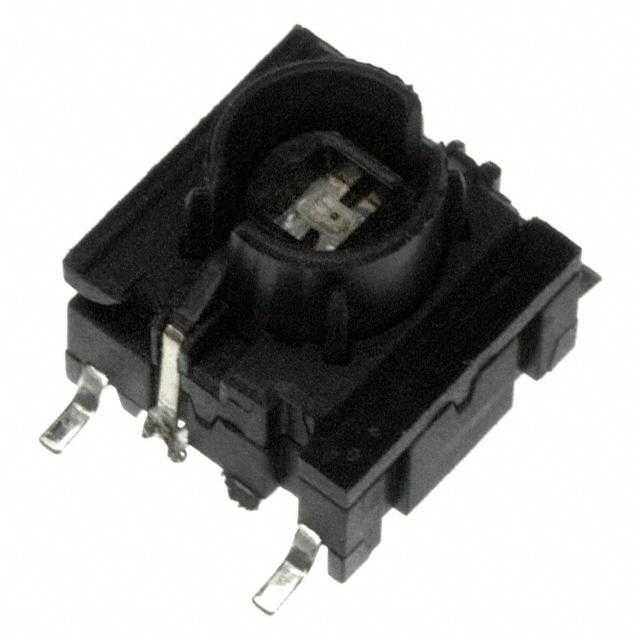

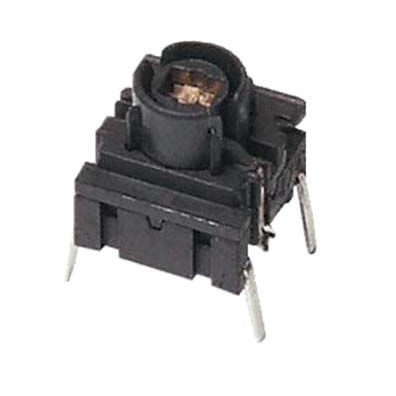

MEC SWITCHES 轻触开关 4FSH942

4FSH942概述

    电子元器件技术手册:面板开关(PANEL SWITCHES)

    1. 产品简介


    本产品是一款面板开关,采用镀金触点和镀银触点,适用于多种小型电器设备。其主要功能是在控制电路中作为开关元件,广泛应用于工业控制、家用电器、医疗设备及办公自动化等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 镀金触点负载 | 0.5µ-50mA 24VDC |
    | 镀银触点负载 | 0.5-50mA 24VDC |
    | 接触电阻 | <30mΩ - 通常为10mΩ |
    | 绝缘电阻 | >10MΩ |
    | 接触反弹 | <2mS - 通常为0.5mS |
    | 开关密封 | IP67 - 按照IEC 60529标准 |
    | 工作温度和储存温度 | -30°C 至 +85°C |
    | 焊接方式 | 通孔焊接:符合IEC 68-2-20 8;表面贴装:符合JEDEC J-STD-020C |
    | 推荐动作力 | 3.5N |
    | 最大动作力 | 100N(10秒内) |
    | 行程 | 1mm |
    | 寿命 | >10,000,000次循环 |

    3. 产品特点和优势


    此面板开关具有以下独特功能和优势:
    - Illumec™ 4F: 结合了可滑动帽固定系统和集成的芯片LED,提供单一或双色照明。
    - 材质:外壳和操作杆均采用PPS材料,且通过UL94V0认证,具备高耐热性。
    - 弹簧接触:采用不锈钢材料,保证长期使用下的可靠性和耐用性。
    - 终端连接:采用SnCu+2µNi+3µSn100,提高电气连接的稳定性和可靠性。

    4. 应用案例和使用建议


    - 工业控制面板:面板开关可安装于工业控制面板上,用于控制机器设备的启动/停止。建议根据具体应用选择合适的颜色和照明模式,以便于操作员识别。
    - 家用电器:如洗衣机、微波炉等家用电器,可通过面板开关实现不同功能的切换。建议根据具体应用选择具有高亮度或高光通量的LED灯珠,以增强可视性和用户体验。

    5. 兼容性和支持


    - 该产品支持通孔焊接和表面贴装两种安装方式,满足不同应用场景的需求。
    - 厂商提供完整的配件和文档支持,客户可以通过官网获取详细信息和使用指南。

    6. 常见问题与解决方案


    - Q: 开关接触不良怎么办?
    - A: 确保正确安装并遵循推荐的焊接工艺。如有需要,联系厂商进行技术咨询。
    - Q: LED灯珠闪烁不正常怎么办?
    - A: 检查电源电压和电流是否符合规格要求,调整电路板上的电容器值以优化电路稳定性。
    - Q: 开关寿命短怎么办?
    - A: 检查开关的动作力是否超过最大值,合理控制动作力,避免频繁或过度操作。

    7. 总结和推荐


    综上所述,这款面板开关凭借其稳定的性能、多样化的功能配置和可靠的制造材料,在多个行业领域具有广泛的应用前景。无论是工业控制还是家用电器,它都能胜任关键的角色。因此,强烈推荐使用该款产品以提升系统的可靠性和用户体验。

4FSH942参数

参数
执行器高度 10.4mm
执行器行程 1mm
机械寿命 10000000Cycles
操作力 3N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
长*宽*高 10.1mm*10.1mm*10.4mm
安装方式 贴片安装
零件状态 在售

4FSH942厂商介绍

MEC Switches是一家知名的电子开关制造商,专注于设计和生产高质量的电子开关和接口解决方案。公司主营产品包括:

1. 开关产品:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业控制、医疗设备等领域。

2. 接口产品:如USB接口、HDMI接口等,服务于消费电子、电脑配件、通讯设备等多个市场。

3. 定制解决方案:根据客户需求,提供定制化的开关和接口解决方案,以满足特定应用的需求。

MEC Switches的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品在性能和可靠性上领先。

- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。

- 快速响应:快速响应市场变化和客户需求,提供灵活的定制服务。

- 全球服务:拥有全球销售和服务网络,为客户提供便捷的本地化支持。

- 环保意识:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

4FSH942数据手册

厂牌 PDF简要描述 下载
MEC SWITCHES 轻触开关 MEC SWITCHES 4FSH942 4FSH942数据手册

4FSH942封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.696 ¥ 56.5812
10+ $ 5.6191 ¥ 46.5685
100+ $ 4.8768 ¥ 40.4162
300+ $ 4.5527 ¥ 37.7303
500+ $ 4.4085 ¥ 36.5356
1000+ $ 4.2195 ¥ 34.9693
2500+ $ 3.981 ¥ 32.9925
库存: 521
起订量: 1 增量: 1
