6CJ1NOPR

产品分类: 轻触开关
厂牌: MEC SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3.7N 3000000Cycles 300μm 2.5mm 贴片安装,黏合安装 8mm*8mm*2.5mm
供应商型号: 2815331
供应商: 海外现货
标准整包数: 1

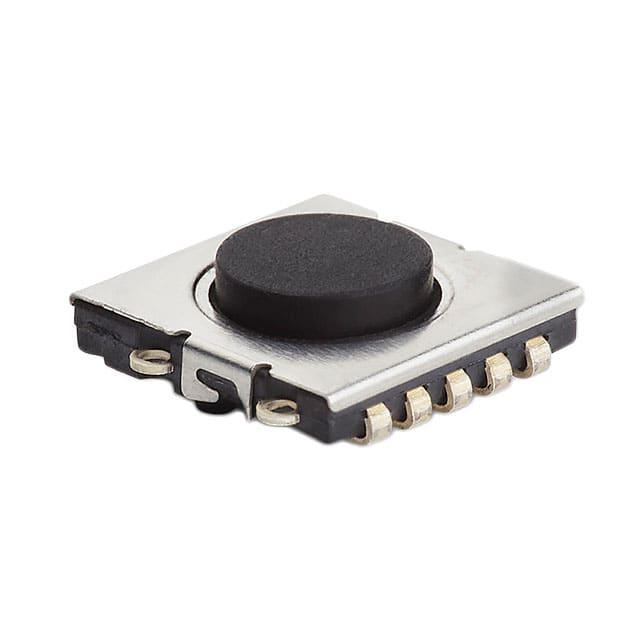

MEC SWITCHES 轻触开关 6CJ1NOPR

6CJ1NOPR概述


    产品简介


    MEC公司的Ultramec™ 6C系列开关是一款高性能触感开关,专为低轮廓、IP67防护等级设计。该系列产品包括四种不同的型号:10S、10T、10U和10V,每种型号都有多种设计组合。这些开关具有圆形帽(两种尺寸)、方形帽和三角形帽,适用于多种工业和消费电子产品。

    技术参数


    机械规格
    - 标准操作力:焊接前 4.2 N ± 1.0 N,焊接后 3.7 N ± 0.7 N
    - 最大操作力:100 N 持续 10 秒
    - 行程:0.3 mm ± 0.15 mm
    - 寿命:3,000,000 次循环
    - 推荐负载:0.5-50 mA 24 VDC
    - 接触电阻:<50 mΩ
    - 绝缘电阻:>10 MΩ
    - 接触回弹时间:<2 ms
    - 介电强度:250 V
    环境规格
    - 防护等级:IP67(符合IEC 60529)
    - 工作温度范围:-40 °C 至 +85 °C(-40 °F 至 185 °F)
    - 存储温度范围:-40 °C 至 +85 °C(-40 °F 至 185 °F)

    产品特点和优势


    Ultramec™ 6C系列开关的独特之处在于其浮动帽设计,使其易于安装并能够适应不同厚度的电路板和前面板。该系列开关还提供了多种颜色选择,满足不同应用需求。此外,其低轮廓设计使得其适用于空间受限的应用场合。这种高性能触感开关能够在极端环境下保持稳定运行,具有较长的使用寿命,是许多行业理想的解决方案。

    应用案例和使用建议


    Ultramec™ 6C系列开关广泛应用于各种工业设备和消费电子产品中。例如,在医疗设备中,这种开关可以用于控制面板,提供可靠的输入方式。在智能家居产品中,它们可用于遥控器和其他智能设备。为了确保最佳性能,安装时需注意遵循制造商关于间距和电路板厚度的建议。特别是在焊接过程中,要监控累计热量积累,以避免对开关造成损害。

    兼容性和支持


    Ultramec™ 6C系列开关可以与其他符合标准的组件一起使用。为了方便安装,该产品可按订单定制,并且提供丰富的配件选择。MEC公司为用户提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:焊接过程中开关损坏
    - 解决办法:严格遵守焊接温度和时间限制,监测累积热量积累。
    - 问题2:开关无法正常操作
    - 解决办法:检查连接线和焊接点是否松动或损坏,必要时重新焊接。
    - 问题3:防水效果不佳
    - 解决办法:确保安装过程中的密封措施到位,使用推荐的清洁方法。

    总结和推荐


    Ultramec™ 6C系列开关凭借其高性能、长寿命和可靠的设计,成为了市场上备受欢迎的选择。它在多个行业和应用场景中表现出色,无论是工业设备还是消费电子产品。总体而言,这是一款值得推荐的产品,特别适合需要高可靠性触感开关的应用场合。

6CJ1NOPR参数

参数
执行器行程 300μm
机械寿命 3000000Cycles
操作力 3.7N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
执行器高度 2.5mm
长*宽*高 8mm*8mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

6CJ1NOPR厂商介绍

MEC Switches是一家知名的电子开关制造商,专注于设计和生产高质量的电子开关和接口解决方案。公司主营产品包括:

1. 开关产品:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业控制、医疗设备等领域。

2. 接口产品:如USB接口、HDMI接口等,服务于消费电子、电脑配件、通讯设备等多个市场。

3. 定制解决方案:根据客户需求,提供定制化的开关和接口解决方案,以满足特定应用的需求。

MEC Switches的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品在性能和可靠性上领先。

- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。

- 快速响应:快速响应市场变化和客户需求,提供灵活的定制服务。

- 全球服务:拥有全球销售和服务网络,为客户提供便捷的本地化支持。

- 环保意识:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

6CJ1NOPR数据手册

厂牌 PDF简要描述 下载
MEC SWITCHES 轻触开关 MEC SWITCHES 6CJ1NOPR 6CJ1NOPR数据手册

6CJ1NOPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
