5GTH9358222

产品分类: 轻触开关
厂牌: MEC SWITCHES
产品描述: MEC 轻触开关, 焊料,翼片接端, 尺寸 10.10 x 10.10 x 6.4mm, 单刀单掷
供应商型号: 2280494
供应商: 海外现货
标准整包数: 1

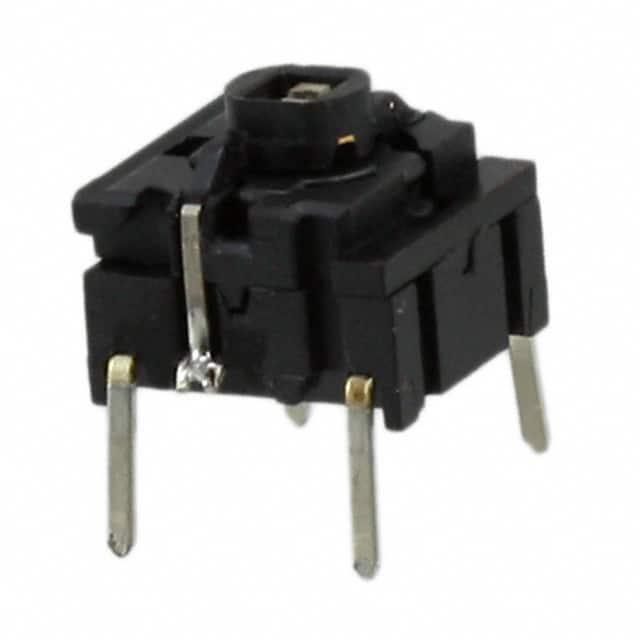

MEC SWITCHES 轻触开关 5GTH9358222

5GTH9358222概述

    高性能触摸开关:Multimec™ 5G

    产品简介


    Multimec™ 5G是一款高性能的触摸开关,设计用于满足严格的工业和消费电子应用要求。该产品提供单色和双色照明选项,并且通过IP67密封标准认证。该开关广泛应用于需要高可靠性的场合,如工业自动化、医疗器械和消费电子产品等领域。

    技术参数


    - 推荐负载:
    - 金触点:0.5μ-50mA,24V DC
    - 银触点:0.5-50mA,24V DC
    - 接触电阻:
    - 小于30mΩ,通常为10mΩ
    - 绝缘电阻:
    - 大于10MΩ
    - 接触弹跳:
    - 小于2mS,通常为0.5mS
    - 密封等级:
    - IP67(符合IEC 60529)
    - 操作温度范围:
    - 无照明:-40°C/+160°C
    - 照明:-30°C/+85°C
    - 焊接规范:
    - 通孔:符合IEC 60068-2-20标准
    - 表面贴装:符合JEDEC J-STD-020E标准

    产品特点和优势


    Multimec™ 5G具有以下显著特点和优势:
    - 高寿命:
    - 单次闭合:>10,000,000次
    - 双状态闭合:>1,000,000次
    - 高可靠性:
    - 接触电阻低,确保信号传输稳定
    - 绝缘电阻高,抗干扰能力强
    - 优良的防护:
    - 密封至IP67标准,防止水汽和灰尘进入
    - 多种安装方式:
    - 支持通孔和表面贴装,适用于不同类型的电路板

    应用案例和使用建议


    - 工业自动化:
    - 在恶劣环境中保持稳定的信号传输
    - 医疗器械:
    - 操作简便,寿命长,适应医院清洁消毒要求
    - 消费电子产品:
    - 色彩丰富,使用寿命长,适合高端消费市场
    使用建议:
    - 在安装前确保电路板厚度为1.4±0.2mm,终端孔直径为0.9mm
    - 当进行回流焊时,分析温度曲线并确保不超过开关的最大承受温度
    - 清洗时仅使用去离子水,避免使用可能影响密封性的清洗剂

    兼容性和支持


    Multimec™ 5G与各种塑料材料配件兼容,但需要注意的是某些高耐热材料的配件在高温下的表现。对于其他塑料材料的配件,请参考相关的技术规范。公司提供全面的技术支持和售后服务,包括安装工具和详细的使用指南。

    常见问题与解决方案


    - 问题: 开关在高温环境下无法正常工作
    - 解决方案: 检查电路板厚度和终端孔直径是否符合标准,重新校准焊接温度曲线
    - 问题: 开关出现接触不良的情况
    - 解决方案: 检查开关是否正确安装,确认是否有足够的接触力和行程距离

    总结和推荐


    Multimec™ 5G凭借其卓越的性能和可靠的稳定性,在多个行业中得到了广泛应用。无论是工业自动化、医疗器械还是消费电子产品,它都能提供出色的解决方案。我们强烈推荐该产品给那些寻求高可靠性和长寿命开关的客户。
    以上是关于Multimec™ 5G的详细介绍。希望这些信息对您选择合适的电子元器件有所帮助。

5GTH9358222参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 6.4mm
执行器行程 1mm
机械寿命 10000000Cycles
操作力 3.5N
长*宽*高 10.1mm*10.1mm*6.4mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

5GTH9358222厂商介绍

MEC Switches是一家知名的电子开关制造商,专注于设计和生产高质量的电子开关和接口解决方案。公司主营产品包括:

1. 开关产品:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业控制、医疗设备等领域。

2. 接口产品:如USB接口、HDMI接口等,服务于消费电子、电脑配件、通讯设备等多个市场。

3. 定制解决方案:根据客户需求,提供定制化的开关和接口解决方案,以满足特定应用的需求。

MEC Switches的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品在性能和可靠性上领先。

- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。

- 快速响应:快速响应市场变化和客户需求,提供灵活的定制服务。

- 全球服务:拥有全球销售和服务网络,为客户提供便捷的本地化支持。

- 环保意识:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

5GTH9358222数据手册

厂牌 PDF简要描述 下载
MEC SWITCHES 轻触开关 MEC SWITCHES 5GTH9358222 5GTH9358222数据手册

5GTH9358222封装设计

查看详情并下载
Symbol
Footprint
3D Model
